申请日2016.08.22
公开(公告)日2017.03.08
IPC分类号B01D21/02; B01F7/18
摘要
本实用新型公开了一种污泥水分离净化装置，包括搅拌装置、沉淀净化装置;所述搅拌桨固定设置在转轴上;所述污泥泵固定设置在搅拌箱的右侧;所述污泥管一端固定设置在水泵上，另一端固定设置在沉淀池的上方;所述管头固定设置在污泥管的右侧底部;所述污泥箱固定设置在污泥泵右侧的地面上;所述沉淀池固定设置在管头的下方;所述出水口固定设置在沉淀池的右侧顶部;所述过滤罩固定设置在出水口的左侧;所述阀门固定设置在出水口上;本实用新型装置通过搅拌装置对污泥进行搅拌，是污泥混合均匀，通过净化装置将污水进行沉淀，并有液压泵的运动将沉淀后的水排出，沉淀池内的污泥通过连接管流到污泥箱。

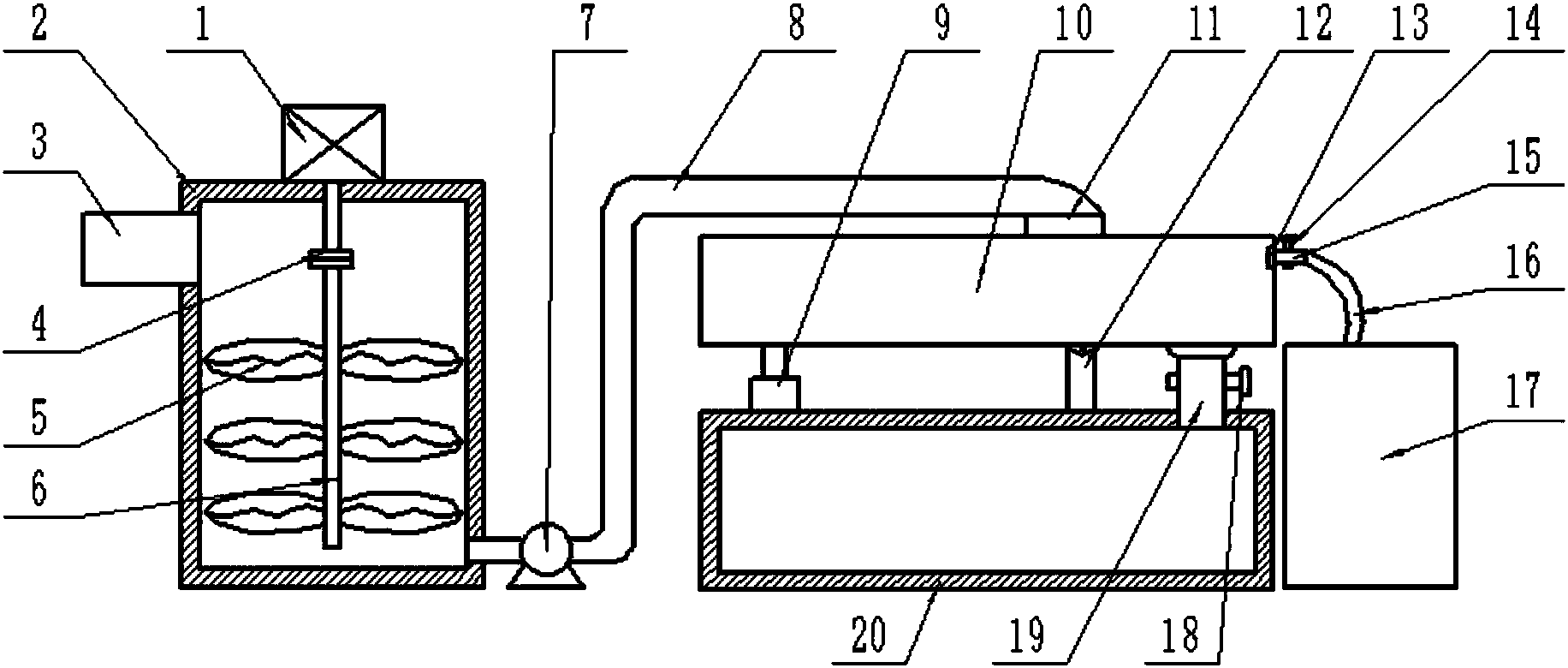

摘要附图
权利要求书
1.一种污泥水分离净化装置，包括搅拌装置、沉淀净化装置;所述搅拌装置包括搅拌电机、搅拌箱、进水口、联轴器、搅拌桨、转轴、污泥泵、污泥管和管头;所述搅拌箱固定设置在地面上;所述进水口固定设置在搅拌箱的左侧顶部;所述搅拌电机固定设置在搅拌箱的顶部;所述联轴器一端固定设置在搅拌电机上，另一端固定设置在转轴上;所述转轴一端固定设置在联轴器的底部，另一端固定设置在搅拌箱的内部;所述搅拌桨固定设置在转轴上;所述污泥泵固定设置在搅拌箱的右侧;所述污泥管一端固定设置在水泵上，另一端固定设置在沉淀池的上方;所述管头固定设置在污泥管的右侧底部;所述沉淀净化装置包括液压泵、沉淀池、支撑架、过滤罩、阀门、出水口、水管、水箱、开关、连接管和污泥箱;所述污泥箱固定设置在污泥泵右侧的地面上;所述沉淀池固定设置在管头的下方;所述出水口固定设置在沉淀池的右侧顶部;所述过滤罩固定设置在出水口的左侧;所述阀门固定设置在出水口上;所述水管一端规定设置在出水口上，另一端固定设置在水箱上;所述水箱固定设置在污泥箱右侧的地面上;所述液压泵一端固定设置在污泥箱的顶部，另一端固定设置在沉淀池的底部;所述支撑架固定设置在液压泵与连接管之间，且一端固定设置在沉淀池的底部，另一端固定设置在污泥箱的顶部;所述连接管固定设置在污泥箱顶部的右侧，且一端固定设置在沉淀池的底部，另一端固定设置在污泥箱的顶部;所述开关固定设置在连接管上。
2.根据权利要求1所述的一种污泥水分离净化装置，其特征在于，所述搅拌桨设置数量为六个，且对称分布在转轴的两侧。
3.根据权利要求1所述的一种污泥水分离净化装置，其特征在于，所述出水口的左侧固定设置有过滤网。
4.根据权利要求1所述的一种污泥水分离净化装置，其特征在于，所述沉淀池固定设置在污泥箱的上方。
说明书
一种污泥水分离净化装置
技术领域
本实用新型涉及一种污水处理，具体是一种污泥水分离净化装置。
背景技术
目前，污泥水到处都在产生，除了工业，在生活当中也有许多污泥水产生。对于污泥水的治理，也成了环保工作的重要一部分，因此，出现了各种各样的污泥水处理装置和方法，这些装置和方法，大多较为复杂，其步骤较多，需要用到多种多样的化学试剂，因此污泥水处理成本较高，也有一些污泥水处理方法，采用简单的过滤方法，效果也不是很理想，对此需要予以改进。
实用新型内容
本实用新型的目的在于提供一种污泥水分离净化装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种污泥水分离净化装置，包括搅拌装置、沉淀净化装置;所述搅拌装置包括搅拌电机、搅拌箱、进水口、联轴器、搅拌桨、转轴、污泥泵、污泥管和管头;所述搅拌箱固定设置在地面上;所述进水口固定设置在搅拌箱的左侧顶部;所述搅拌电机固定设置在搅拌箱的顶部;所述联轴器一端固定设置在搅拌电机上，另一端固定设置在转轴上;所述转轴一端固定设置在联轴器的底部，另一端固定设置在搅拌箱的内部;所述搅拌桨固定设置在转轴上;所述污泥泵固定设置在搅拌箱的右侧;所述污泥管一端固定设置在水泵上，另一端固定设置在沉淀池的上方;所述管头固定设置在污泥管的右侧底部;所述沉淀净化装置包括液压泵、沉淀池、支撑架、过滤罩、阀门、出水口、水管、水箱、开关、连接管和污泥箱;所述污泥箱固定设置在污泥泵右侧的地面上;所述沉淀池固定设置在管头的下方;所述出水口固定设置在沉淀池的右侧顶部;所述过滤罩固定设置在出水口的左侧;所述阀门固定设置在出水口上;所述水管一端规定设置在出水口上，另一端固定设置在水箱上;所述水箱固定设置在污泥箱右侧的地面上;所述液压泵一端固定设置在污泥箱的顶部，另一端固定设置在沉淀池的底部;所述支撑架固定设置在液压泵与连接管之间，且一端固定设置在沉淀池的底部，另一端固定设置在污泥箱的顶部;所述连接管固定设置在污泥箱顶部的右侧，且一端固定设置在沉淀池的底部，另一端固定设置在污泥箱的顶部;所述开关固定设置在连接管上。
作为本实用新型进一步的方案：所述搅拌桨设置数量为六个，且对称分布在转轴的两侧。
作为本实用新型进一步的方案：所述出水口的左侧固定设置有过滤网。
作为本实用新型再进一步的方案：所述沉淀池固定设置在污泥箱的上方。
与现有技术相比，本实用新型的有益效果是：
本实用新型装置通过搅拌装置对污泥进行搅拌，是污泥混合均匀，通过净化装置将污水进行沉淀，并有液压泵的运动将沉淀后的水排出，沉淀池内的污泥通过连接管流到污泥箱;实用新型装置具有结构简单，操作方便等优点。
