申请日2016.08.22
公开(公告)日2017.03.08
IPC分类号E02B15/10

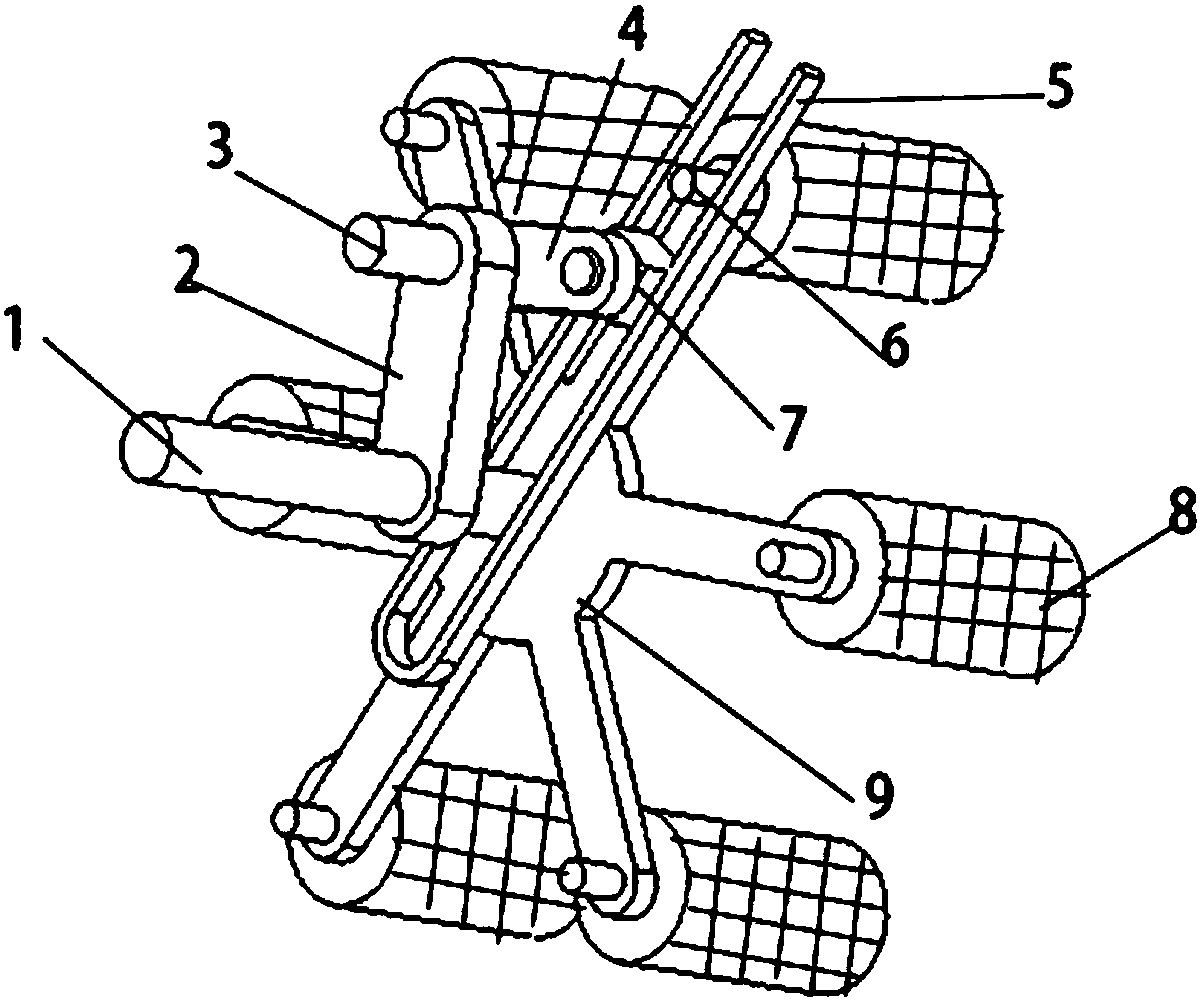

摘要
本实用新型是一种旋转工位式废水垃圾捞筛设备，包括主轴、连杆一、电机轴、连杆二、拨叉、钢化管道接口、固定块、垃圾捞筛装置和转盘;主轴固定连接连杆一的首端，连杆一的尾端通过轴承连接电机轴，电机轴尾端固定连接连杆二，连杆二固定连接固定块，固定块固定焊接在拨叉的开叉口处，拨叉套在主轴上，能自由滑动，主轴的尾端通过轴承连接转盘，转盘上有多个分叉，每个分叉上都安装有垃圾捞筛装置，垃圾捞筛装置上都安装有钢化管道接口，拨叉的拨口可以通过钢化管道接口，使得转盘转动，更换工位。本实用新型大大提高工作效率，简单实用，成本低。
摘要附图
权利要求书
1.一种旋转工位式废水垃圾捞筛设备，其特征在于：包括主轴、连杆一、电机轴、连杆二、拨叉、钢化管道接口、固定块、垃圾捞筛装置和转盘;主轴固定连接连杆一的首端，连杆一的尾端通过轴承连接电机轴，电机轴尾端固定连接连杆二，连杆二固定连接固定块，固定块固定焊接在拨叉的开叉口处，拨叉套在主轴上，能自由滑动，主轴的尾端通过轴承连接转盘，转盘上有多个分叉，每个分叉上都安装有垃圾捞筛装置，垃圾捞筛装置上都安装有钢化管道接口，拨叉的拨口可以通过钢化管道接口，使得转盘转动，更换工位。
2.根据权利要求1所述的旋转工位式废水垃圾捞筛设备，其特征在于：所述垃圾捞筛装置为圆柱体筛网结构，垃圾捞筛装置为6-10个。
说明书
一种旋转工位式废水垃圾捞筛设备
技术领域
本实用新型涉及水净化设备，具体为一种旋转工位式废水垃圾捞筛设备。
背景技术
现有技术的垃圾捞筛设备不能旋转工位连续工作，工作效率低，成本高。
实用新型内容
为了解决现有技术的上述缺陷，本实用新型具体技术方案如下：
一种旋转工位式废水垃圾捞筛设备，包括主轴、连杆一、电机轴、连杆二、拨叉、钢化管道接口、固定块、垃圾捞筛装置和转盘;主轴固定连接连杆一的首端，连杆一的尾端通过轴承连接电机轴，电机轴尾端固定连接连杆二，连杆二固定连接固定块，固定块固定焊接在拨叉的开叉口处，拨叉套在主轴上，能自由滑动，主轴的尾端通过轴承连接转盘，转盘上有多个分叉，每个分叉上都安装有垃圾捞筛装置，垃圾捞筛装置上都安装有钢化管道接口，拨叉的拨口可以通过钢化管道接口，使得转盘转动，更换工位。所述垃圾捞筛装置为圆柱体筛网结构，垃圾捞筛装置为6-10个。
工作原理：当转盘转到一定位置时，其中一个垃圾捞筛装置通过钢化管道接口与外界管道进行连接工作，当达到更换时，电机轴转动一定角度，从而带动连杆二转动，再使得拨叉脱出钢化管道接口，卡入另外一个钢化管道接口，另外一个钢化管道接口也因此旋转至上一个工作的垃圾捞筛装置的位置进行工作，而上一个工作完的垃圾捞筛装置进行回收垃圾和清洗后再次进入到循环工作。
本实用新型的有益技术效果：大大提高工作效率，简单实用，成本低。
