申请日2016.08.22
公开(公告)日2017.03.29
IPC分类号C02F9/10; C02F103/16
摘要
本实用新型公开了一种稀土加工废水处理装置，包括依次安装的沉降室、电解室和蒸馏塔;所述蒸馏塔蒸馏端连接到冷凝器;所述蒸馏塔排废端连接到催化室;所述沉降室包括密封的腔体;所述腔体顶部间隔设置有上沉降挡板;所述腔体底面交错设置有下沉降挡板;所述下沉降挡板由输入端向输出端高度依次降低排列安装。本实用新型的稀土加工废水处理装置，通过沉降室沉降，完成沉降的废水通过电解室电解和蒸馏塔蒸馏后;送至催化室催化净化，完成催化净化后的废水可进行直排后回流继续使用;净化效果好，且能够使水循环利用。

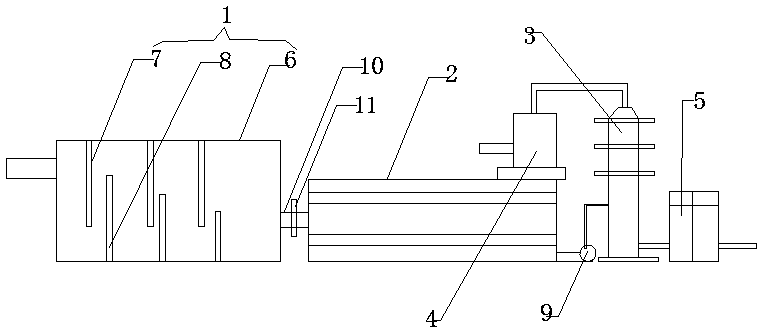

摘要附图
权利要求书
1.一种稀土加工废水处理装置，其特征在于：包括依次安装的沉降室、电解室和蒸馏塔;所述蒸馏塔蒸馏端连接到冷凝器;所述蒸馏塔排废端连接到催化室;所述沉降室包括密封的腔体;所述腔体顶部间隔设置有上沉降挡板;所述腔体底面交错设置有下沉降挡板;所述下沉降挡板由输入端向输出端高度依次降低排列安装。
2.根据权利要求1所述的稀土加工废水处理装置，其特征在于：所述电解室通过加压泵连接到蒸馏塔进料口。
3.根据权利要求1所述的稀土加工废水处理装置，其特征在于：所述催化室为低温催化室和光催化室一体制成。
4.根据权利要求1所述的稀土加工废水处理装置，其特征在于：所述沉降室下部与电解室上部通过管道连通;所述管道上安装有锁紧阀。
说明书
一种稀土加工废水处理装置
技术领域
本实用新型涉及一种稀土加工设备，具体涉及一种稀土加工废水处理装置，属于稀土加工设备技术领域。
背景技术
稀土矿主要附着于其他矿物或者地表的表层;通过原地使用药剂浸淋或者挖掘后堆浸，可以将其中的混合元素浸出，再使用药剂对浸出的料液搅拌后沉淀，获得混合稀土;使用萃取剂将其中各单质元素逐个分离;通过沉淀、灼烧后获得单质的氧化物;其加工流程主要是：浸矿、沉淀、萃取、灼烧、电解和熔炼等;可获得氧化物、金属单质和合金产品等;在加工过程中，稀土液会含有多种不同金属元素;现有技术中，一般是通过加热，根据不同的温度段提炼不同的金属元素，但现有提炼设备，完成提炼后，一般会将其提炼废水排出，现有对于提炼的废水处理手段有限，处理效果不够好。
实用新型内容
为解决上述问题，本实用新型提出了一种稀土加工废水处理装置，通过沉降室沉降，完成沉降的废水通过电解室电解和蒸馏塔蒸馏后;送至催化室催化净化，完成催化净化后的废水可进行直排后回流继续使用。
本实用新型的稀土加工废水处理装置，包括依次安装的沉降室、电解室和蒸馏塔;所述蒸馏塔蒸馏端连接到冷凝器;所述蒸馏塔排废端连接到催化室;所述沉降室包括密封的腔体;所述腔体顶部间隔设置有上沉降挡板;所述腔体底面交错设置有下沉降挡板;所述下沉降挡板由输入端向输出端高度依次降低排列安装。
进一步地，所述电解室通过加压泵连接到蒸馏塔进料口。
进一步地，所述催化室为低温催化室和光催化室一体制成。
进一步地，所述沉降室下部与电解室上部通过管道连通;所述管道上安装有锁紧阀。
本实用新型与现有技术相比较，本实用新型的稀土加工废水处理装置，通过沉降室沉降，完成沉降的废水通过电解室电解和蒸馏塔蒸馏后;送至催化室催化净化，完成催化净化后的废水可进行直排后回流继续使用;净化效果好，且能够使水循环利用。
