申请日2016.08.22
公开(公告)日2017.03.29
IPC分类号C02F9/04; C02F103/06
摘要
本实用新型提供了一种垃圾渗滤液浓缩液的处理系统，包括用于对浓缩液进行改性，以促进腐殖酸的提取的浓缩液改性槽;用于对改性后的浓缩液进行软化，以避免部分离子沉淀结垢的浓缩液软化池;用于截留软化后的浓缩液中的部分颗粒物的第一保安过滤器;用于对第一保安过滤器后的浓缩液进行一级膜处理，并使处理后的浓水提取腐殖酸外排的一级膜处理器;用于收集一级膜处理后的清水的过渡水箱;用于进一步截留过渡水箱后的清水中的部分颗粒物的第二保安过滤器;用于对第二保安过滤器后的清水进行二级膜处理，并使处理后的清水达标排放、浓水回流至调节池的二级膜处理器。本实用新型提供的系统结构简单，运行稳定，成本较低，且处理效果好。

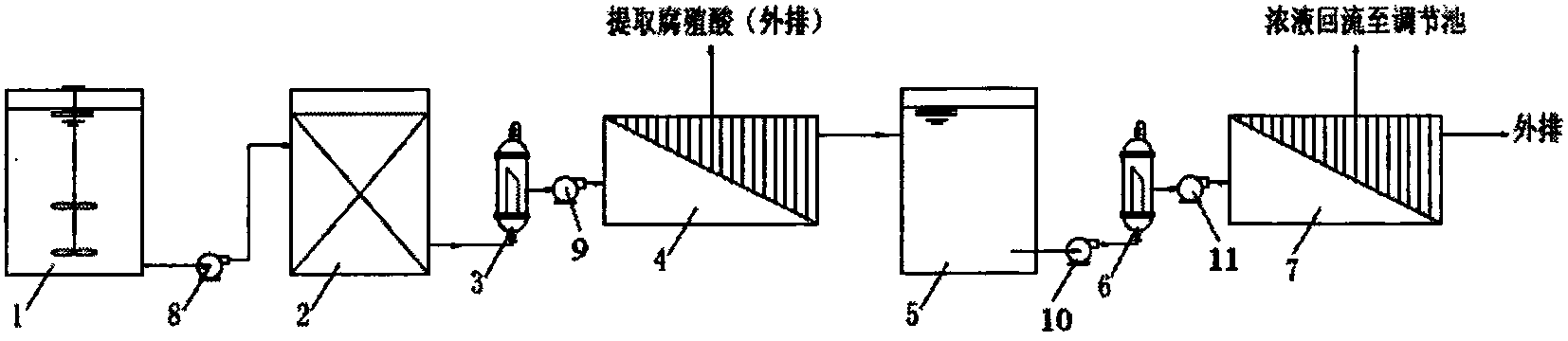

摘要附图
权利要求书
1.一种垃圾渗滤液浓缩液的处理系统，其特征在于：包括
用于对浓缩液进行改性，以促进腐殖酸的提取的浓缩液改性槽(1);
用于对改性后的浓缩液进行软化，以避免部分离子沉淀结垢的浓缩液软化池(2);
用于截留软化后的浓缩液中的部分颗粒物的第一保安过滤器(3);
用于对第一保安过滤器(3)后的浓缩液进行一级膜处理，并使处理后的浓水提取腐殖酸外排的一级膜处理器(4);
用于收集一级膜处理后的清水的过渡水箱(5);
用于进一步截留过渡水箱(5)后的清水中的部分颗粒物的第二保安过滤器(6);
用于对第二保安过滤器(6)后的清水进行二级膜处理，并使处理后的清水达标排放、浓水回流至调节池的二级膜处理器(7)。
2.如权利要求1所述的一种垃圾渗滤液浓缩液的处理系统，其特征在于：所述浓缩液改性槽(1)、浓缩液软化池(2)之间的管路上设有用于提升改性后的浓缩液的第一水泵(8)。
3.如权利要求1所述的一种垃圾渗滤液浓缩液的处理系统，其特征在于：所述第一保安过滤器(3)、一级膜处理器(4)之间的管路上设有用于提升第一保安过滤器(3)后的浓缩液和提供一级膜处理所需压力的第一高压泵(9)。
4.如权利要求1所述的一种垃圾渗滤液浓缩液的处理系统，其特征在于：所述过渡水箱(5)、第二保安过滤器(6)之间的管路上设有用于提升过渡水箱(5)后的清水的第二水泵(10)。
5.如权利要求1所述的一种垃圾渗滤液浓缩液的处理系统，其特征在于：所述第二保安过滤器(6)、二级膜处理器(7)之间的管路上设有用于提升第二保安过滤器(6)后的清水和提供二级膜处理所需压力的第二高压泵(11)。
说明书
一种垃圾渗滤液浓缩液的处理系统
技术领域
本实用新型涉及一种垃圾渗滤液浓缩液的处理系统，用于纳滤或是反渗透处理垃圾渗滤液所产生的浓缩液，属于垃圾处理技术领域。
背景技术
据统计，目前国内垃圾渗滤液的处理均涉及到膜处理工艺，膜处理工艺中涉及到纳滤或是反渗透，工艺虽能有效的处理垃圾渗滤液，但膜分离工艺在处理垃圾渗滤液的时候会产生高污染的浓缩液，该浓缩液与垃圾渗滤液相比较而言，其污染物浓度更高，污染物成分更加复杂。
国内浓缩液的一般处理技术是回灌回垃圾填埋场，但是回灌技术对于浓缩液内的盐分和重金属等具有富集作用，该方法存在明显缺点。还有的是利用蒸发处理浓缩液，这种技术成本花费极大。
总之，现有的大多数方法均具有处理成本高、处理效果不明显的缺点。因此，有必要探求一种简单、运行稳定、成本低、处理效果好的工艺来处理垃圾渗滤液浓缩液。
实用新型内容
本实用新型要解决的技术问题是提供一种简单、运行稳定、成本低、处理效果好的垃圾渗滤液浓缩液的处理系统。
为了解决上述技术问题，本实用新型的技术方案是提供一种垃圾渗滤液浓缩液的处理系统，其特征在于：包括
用于对浓缩液进行改性，以促进腐殖酸的提取的浓缩液改性槽;
用于对改性后的浓缩液进行软化，以避免部分离子沉淀结垢的浓缩液软化池;
用于截留软化后的浓缩液中的部分颗粒物的第一保安过滤器;
用于对第一保安过滤器后的浓缩液进行一级膜处理，并使处理后的浓水提取腐殖酸外排的一级膜处理器;
用于收集一级膜处理后的清水的过渡水箱;
用于进一步截留过渡水箱后的清水中的部分颗粒物的第二保安过滤器;
用于对第二保安过滤器后的清水进行二级膜处理，并使处理后的清水达标排放、浓水回流至调节池的二级膜处理器。
优选地，所述浓缩液改性槽、浓缩液软化池之间的管路上设有用于提升改性后的浓缩液的第一水泵。
优选地，所述第一保安过滤器、一级膜处理器之间的管路上设有用于提升第一保安过滤器后的浓缩液和提供一级膜处理所需压力的第一高压泵。
优选地，所述过渡水箱、第二保安过滤器之间的管路上设有用于提升过渡水箱后的清水的第二水泵。
优选地，所述第二保安过滤器、二级膜处理器之间的管路上设有用于提升第二保安过滤器后的清水和提供二级膜处理所需压力的第二高压泵。
使用时，通过浓缩液自身的重力，浓缩液进入浓缩液改性槽中，在浓缩液改性槽中进行改性;改性后的浓缩液经第一水泵抽至浓缩液软化池，浓缩液在浓缩液软化池中进行软化，软化后的浓缩液有利于后期产水量的增加，降低膜污堵;软化后的废水经过第一保安过滤器进行颗粒物去除，提升水质情况;保安过滤后的废水经第一高压泵打入一级膜处理器中，一级膜处理后的浓水提取腐殖酸，提取后的腐殖酸外运，一级膜处理后的清水收集至过渡水箱中;过渡水箱中的水经第二保安过滤器过滤后，经第二高压泵提升至二级膜处理器中，二级膜处理的清水可以达标排放，而浓水则通过回流管路回流至调节池。
相比现有技术，本实用新型提供的垃圾渗滤液浓缩液的处理系统具有如下有益效果：
1、运行稳定，出水达标，对垃圾渗滤液浓缩液处理效果很好;
2、浓缩液改性有利于腐殖酸的提取而且效果明显;
3、浓缩液软化后出水产水量明显增加、膜污堵情况不明显;
4、处理垃圾渗滤液浓缩液不会有盐分含量增加的缺点。
