申请日2016.07.29
公开(公告)日2016.12.07
IPC分类号C02F9/04
摘要
本发明提供一种耐高温高硅高盐的脱盐回用水处理装置,包括除硅除垢剂添加装置、高压泵、第一高温膜组件、段间增压泵和第二高温膜组件,除硅除垢剂添加装置和高压泵设置在高温进水管道上,高温进水管道的输出端与第一高温膜组件连接,第一高温膜组件的输出端与出水管道和第二高温膜组件输入端连接,第一高温膜组件输出端和第二高温膜组件输入端通过连接管道连接,第二高温膜组件输出端与出水管道和浓水管道连接。本发明能够对高硅含量结垢趋势的抑制,防止硅垢在膜表面的累积,有利于装置产水量的均匀分布和增加膜元件使用寿命,直接利用高温膜组件进行过滤,通过膜的特性可降低设备的动力消耗,直接降低装置的运行成本。
权利要求书
1.一种耐高温高硅高盐的脱盐回用水处理装置,其特征在于,所述耐高温高硅高盐的脱盐回用水处理装置包括除硅除垢剂添加装置、高压泵、第一高温膜组件、段间增压泵和第二高温膜组件,所述除硅除垢剂添加装置和高压泵设置在高温进水管道上,所述高温进水管道的输出端与所述第一高温膜组件连接,所述第一高温膜组件的输出端与出水管道和第二高温膜组件输入端连接,所述第一高温膜组件输出端和第二高温膜组件输入端通过所述连接管道连接,所述段间增压泵设置在连接管道上,所述第二高温膜组件输出端与所述出水管道和浓水管道连接。
2.根据权利要求1所述的耐高温高硅高盐的脱盐回用水处理装置,其特征在于,所述连接管道在段间增压泵之前设置有第一压力表和第一温度表,所述连接管道在段间增压泵之后设置有第二压力表和第二温度表。
3.根据权利要求1所述的耐高温高硅高盐的脱盐回用水处理装置,其特征在于,所述出水管道设置有第一流量计、第一电导率测量仪、第三压力表和第三温度表。
4.根据权利要求1所述的耐高温高硅高盐的脱盐回用水处理装置,其特征在于,所述浓水管道设置有第四压力表、第四温度表、温度控制器、第二流量计和第二电导率测量仪。
5.根据权利要求1所述的耐高温高硅高盐的脱盐回用水处理装置,其特征在于,所述第一高温膜组件包括第一输出端和第二输出端,所述第一输出端与所述连接管道的输入端连接,所述第二输出端与所述出水管道的输入端连接。
6.根据权利要求5所述的耐高温高硅高盐的脱盐回用水处理装置,其特征在于,所述第一输出端与第三流量计和第三电导率测量仪连接。
7.根据权利要求1所述的耐高温高硅高盐的脱盐回用水处理装置,其特征在于,所述第二高温膜组件包括第三输出端和第四输出端,所述第三输出端与所述浓水管道的输入端连接,所述第四输出端与所述出水管道连接。
8.根据权利要求7所述的耐高温高硅高盐的脱盐回用水处理装置,其特征在于,所述第四输出端与第四流量计和第四电导率测量仪连接。
9.根据权利要求1所述的耐高温高硅高盐的脱盐回用水处理装置,其特征在于,所述第一高温膜组件的输入端和第二高温膜组件的输入端与化学清洗来水管道连接,所述第一高温膜组件的输出端和第二高温膜组件的输出端与化学清洗水箱连接。
10.根据权利要求1所述的耐高温高硅高盐的脱盐回用水处理装置,其特征在于,所述出水管道的输出端与脱盐水池连接,浓水管道的输出端与浓水回收工段连接。
说明书
一种耐高温高硅高盐的脱盐回用水处理装置
技术领域
本发明涉及水处理技术领域,特别是指一种耐高温高硅高盐的脱盐回用水处理装置。
背景技术
近年来,膜脱盐装置在水处理应用中,已非常普遍。一般在工业生产用产生的高温废水,若需回收利用,均需对其进行降温处理,因为若进水温度超过45℃,就会影响膜的性能,对其造成损害。
发明内容
本发明要解决的技术问题是提供一种耐高温高硅高盐的脱盐回用水处理装置,能够在高温下无需冷却进行水处理。

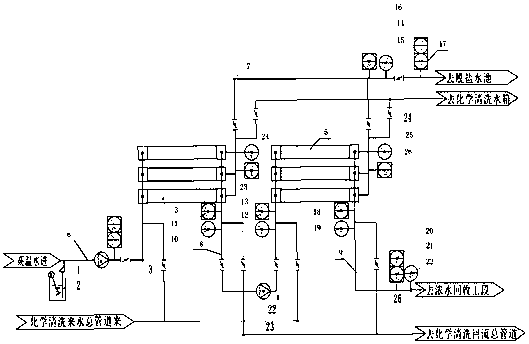

为解决上述技术问题,本发明的实施例提供一种耐高温高硅高盐的脱盐回用水处理装置,所述耐高温高硅高盐的脱盐回用水处理装置包括除硅除垢剂添加装置、高压泵、第一高温膜组件、段间增压泵和第二高温膜组件,所述除硅除垢剂添加装置和高压泵设置在高温进水管道上,所述高温进水管道的输出端与所述第一高温膜组件连接,所述第一高温膜组件的输出端与出水管道和第二高温膜组件输入端连接,所述第一高温膜组件输出端和第二高温膜组件输入端通过所述连接管道连接,所述段间增压泵设置在连接管道上,所述第二高温膜组件输出端与所述出水管道和浓水管道连接。
优选的,所述连接管道在段间增压泵之前设置有第一压力表和第一温度表,所述连接管道在段间增压泵之后设置有第二压力表和第二温度表。
优选的,所述出水管道设置有第一流量计、第一电导率测量仪、第三压力表和第三温度表。
优选的,所述浓水管道设置有第四压力表、第四温度表、温度控制器、第二流量计和第二电导率测量仪。
优选的,所述第一高温膜组件包括第一输出端和第二输出端,所述第一输出端与所述连接管道的输入端连接,所述第二输出端与所述出水管道的输入端连接。
优选的,所述第一输出端与第三流量计和第三电导率测量仪连接。
优选的,所述第二高温膜组件包括第三输出端和第四输出端,所述第三输出端与所述浓水管道的输入端连接,所述第四输出端与所述出水管道连接。
优选的,所述第四输出端与第四流量计和第四电导率测量仪连接。
优选的,所述第一高温膜组件的输入端和第二高温膜组件的输入端与化学清洗来水管道连接,所述第一高温膜组件的输出端和第二高温膜组件的输出端与化学清洗水箱连接。
优选的,所述出水管道的输出端与脱盐水池连接,浓水管道的输出端与浓水回收工段连接。
本发明的上述技术方案的有益效果如下:
上述方案中,通过设置除硅除垢剂添加装置、高压泵、第一高温膜组件、段间增压泵和第二高温膜组件,能够对高硅含量结垢趋势的抑制,防止硅垢在膜表面的累积,防止其膜污堵,有利于装置产水量的均匀分布和增加膜元件使用寿命,对高盐水在高温条件下的废水无需降温,直接利用高温膜组件进行过滤,通过膜的特性可降低设备的动力消耗,直接降低装置的运行成本。
