申请日2016.08.21
公开(公告)日2016.11.16
IPC分类号E04H7/18; E04G13/00; E04G17/00
摘要
本发明提供一种水处理构筑物底板与池壁一次成型的浇筑模板及施工方法，包括底板模具以及位于该底板模具上方的池壁模具，混凝土浇筑过程中，首先将池壁下口混凝土浇筑完成，待池壁下口混凝土达到一定强度至可为后续池壁混凝土浇筑提供一个支撑面，过程中底板与池壁混凝土交替浇筑达到了减小池壁混凝土浇筑速度的效果，从而减小了池壁混凝土对模板的侧压力，通过控制混凝土浇筑顺序和池壁混凝土浇筑速度完成底板与池壁混凝土施工的一次成型。

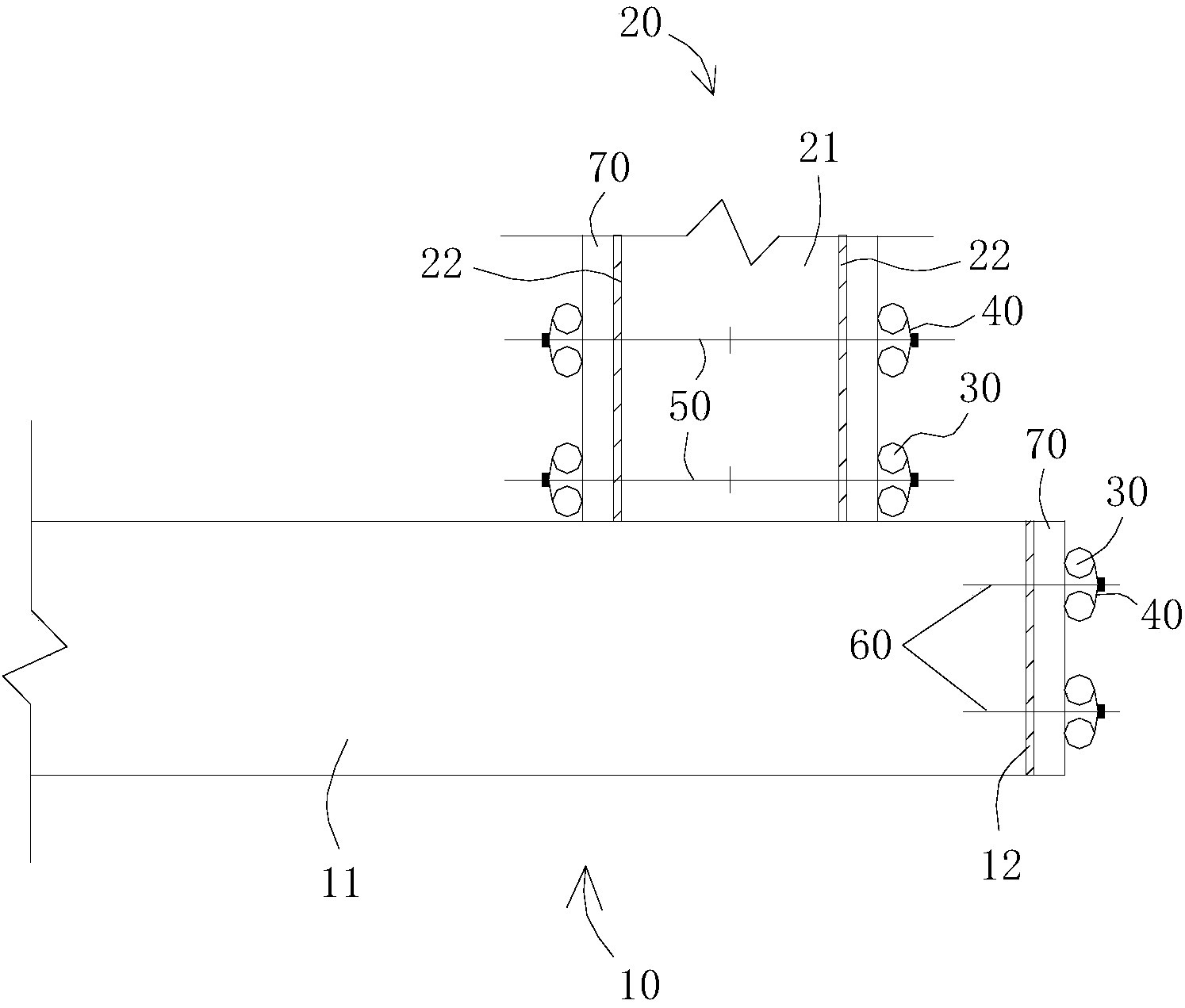

摘要附图
权利要求书
1.一种水处理构筑物底板与池壁一次成型的浇筑模板，其特征在于，包括底板模具(10)以及位于该底板模具上方的池壁模具(20)，所述底板模具(10)包括两侧的第一侧板(11)以及一端的第一封板(12)，所述池壁模具(20)包括两侧的第二侧板(21)以及另外两侧的第二封板(22)，所述第一封板(12)和第二封板(22)上均沿高度方向布置有多个双拼横肋(30)，其中位于两侧第二封板(22)上的双拼横肋之前通过扣件(40)和穿墙止水螺栓(50)连接，位于第一封板(12)上的双拼横肋与第一封板之间通过扣件(40)和单头螺栓(60)连接。
2.根据权利要求1所述的施工方法，其特征在于，所述穿墙止水螺栓(50)包括可拆卸连接的内杆(51)和外杆(52)，所述内杆上套设有止水片(53)，所述外杆的自由端开设有外螺纹(54)。
3.根据权利要求2所述的施工方法，其特征在于，所述外杆(52)朝向内杆的端头套设有螺帽(55)，所述内杆(51)上套设有与所述螺帽相适配的锥形螺套(56)。
4.根据权利要求1所述的施工方法，其特征在于，所述第一封板(12)和第二封板(22)上均设置有多根竖肋(70)。
5.一种水处理构筑物底板与池壁一次成型的施工方法，其特征在于，包括如下步骤：
1)测量放线，完成底板和池壁的全部钢筋绑扎工作;
2)安装浇筑模板;
3)通过浇筑模板，依次进行底板混凝土浇筑和池壁混凝土浇筑，每层池壁混凝土浇筑完成后接着进行底板混凝土浇筑，并在已浇筑的池壁混凝土初凝前进行下一层池壁混凝土浇筑，以此形成流水作业完成混凝土的浇筑。
6.根据权利要求5所述的施工方法，其特征在于，步骤3)中，将池壁下口底板的混凝土浇筑作为第一次混凝土浇筑，为后续池壁混凝土浇筑提供一个稳定的支撑面，在第一次混凝土浇筑的一侧底板上进行第二次混凝土浇筑，为第一次混凝土浇筑提供时间达到一定强度，在第一次混凝土浇筑初凝前，在池壁底层进行第三次混凝土浇筑，依次交替进行底板混凝土和池壁混凝土的浇筑。
7.根据权利要求5所述的施工方法，其特征在于，池壁混凝土浇筑每次浇筑高度小于50cm。
说明书
水处理构筑物底板与池壁一次成型的浇筑模板及施工方法
技术领域
本发明涉及建筑施工技术领域，具体涉及一种用于水处理构筑物底板与池壁一次成型的浇筑模板及施工方法。
背景技术
目前水处理构筑物混凝土施工，一般采用两次浇筑成型施工工艺，即底板及以上50厘米高度池壁设置吊模浇筑一次混凝土，底板50厘米高度以上池壁再浇筑一次混凝土。50厘米高度池壁处设水平施工缝一处。施工缝处理较为繁琐，需设置止水钢板、施工缝处混凝土凿毛、采用水枪冲洗干净。另外，施工缝也为质量控制薄弱环节，为水处理构筑物常见渗漏部位，新旧混凝土接茬处内外壁有明显痕迹，表观质量较差。
发明内容
本发明提供一种水处理构筑物底板与池壁一次成型的浇筑模板，为后续底板与池壁一次成型的浇筑工艺提供基础模具。
为解决上述技术问题，本发明采用如下技术方案：
一种水处理构筑物底板与池壁一次成型的浇筑模板，包括底板模具以及位于该底板模具上方的池壁模具，所述底板模具包括两侧的第一侧板以及一端的第一封板，所述池壁模具包括两侧的第二侧板以及另外两侧的第二封板，所述第一封板和第二封板上均沿高度方向布置有多个双拼横肋，其中位于两侧第二封板上的双拼横肋之前通过扣件和穿墙止水螺栓连接，位于第一封板上的双拼横肋与第一封板之间通过扣件和单头螺栓连接。
进一步地，所述穿墙止水螺栓包括可拆卸连接的内杆和外杆，所述内杆上套设有止水片，所述外杆的自由端开设有外螺纹。
优选地，所述外杆朝向内杆的端头套设有螺帽，所述内杆上套设有与所述螺帽相适配的锥形螺套。
优选地，所述第一封板和第二封板上均设置有多根竖肋。
本发明还提供一种水处理构筑物底板与池壁一次成型的施工方法，包括如下步骤：
1)测量放线，完成底板和池壁的全部钢筋绑扎工作;
2)安装浇筑模板;
3)通过浇筑模板，依次进行底板混凝土浇筑和池壁混凝土浇筑，每层池壁混凝土浇筑完成后接着进行底板混凝土浇筑，并在已浇筑的池壁混凝土初凝前进行下一层池壁混凝土浇筑，以此形成流水作业完成混凝土的浇筑。
步骤3)中，将池壁下口底板的混凝土浇筑作为第一次混凝土浇筑，为后续池壁混凝土浇筑提供一个稳定的支撑面，在第一次混凝土浇筑的一侧底板上进行第二次混凝土浇筑，为第一次混凝土浇筑提供时间达到一定强度，在第一次混凝土浇筑初凝前，在池壁底层进行第三次混凝土浇筑，依次交替进行底板混凝土和池壁混凝土的浇筑。
所述池壁混凝土浇筑每次浇筑高度小于50cm。
由以上技术方案可知，本发明通过浇筑模板以及底板混凝土和池壁混凝土的交替浇筑，实现了底板与池壁的一次成型，减少了水处理构筑物池体的施工缝，施工难度小，可提高水处理构筑物抗渗性能，确保结构质量，缩短施工周期，节约资源。
