申请日2016.07.09
公开(公告)日2016.10.26
IPC分类号C02F9/04; C02F101/20; C02F103/16
摘要
本发明涉及电镀废水处理技术领域，具体为一种电镀综合废水静动态结合式化学沉淀系统，包括依次处理废水且通过管道相连的至少一条静态处理系统和动态处理系统。本发明结构简单，实用性强。

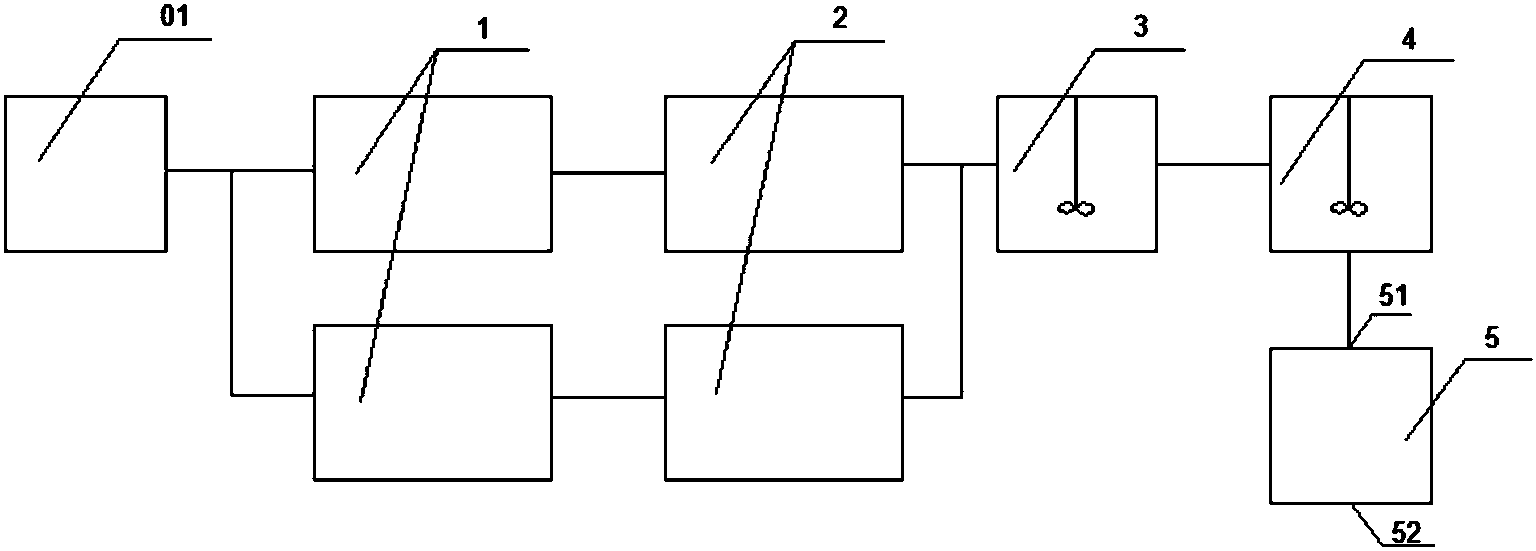

摘要附图
权利要求书
1.一种电镀综合废水静动态结合式化学沉淀系统，其特征在于：包括依次处理废水且通过管道相连的至少一条静态处理系统和动态处理系统。
2.根据权利要求1所述的电镀综合废水静动态结合式化学沉淀系统，其特征在于：所述的静态处理系统包括通过管道相连的第一静态沉淀池和第二静态沉淀池。
3.根据权利要求1所述的电镀综合废水静动态结合式化学沉淀系统，其特征在于：若干条静态处理系统相互并联。
4.根据权利要求2或3所述的电镀综合废水静动态结合式化学沉淀系统，其特征在于：所述的动态沉淀池包括通过管道依次相连的快混池、慢混池和动态沉淀池，且快混池与第二静态沉淀池相连。
5.根据权利要求1所述的电镀综合废水静动态结合式化学沉淀系统，其特征在于：还包括用于收集综合废水且与第一静态沉淀池相连的集水池。
6.根据权利要求3所述的电镀综合废水静动态结合式化学沉淀系统，其特征在于：所述快混池内设有第一搅拌桨，所述慢混池内设有第二搅拌桨。
7.一种适用于上述沉淀系统的方法，其特征在于，具体步骤如下：
a.收集所有的综合废水至集水池;
b.将集水池中的综合废水定量的打入第一静态沉淀池中;
c.往第一静态沉淀池中加入氢氧化钠调节的综合废水的Ph至6-7，并静置;
d.将第一静态沉淀池中的综合废水定量的打入第二静态沉淀池中;
e.往第二静态沉淀池中加入重捕剂和聚丙烯酰胺水溶液，并静置;
f.将第二静态沉淀池中的综合废水连续的打入快混池中，并在第一搅拌桨的搅拌下加入无水氯化钙;
g.将快混池中的综合废水连续的打入慢混池中，并在第二搅拌桨的搅拌下加入聚丙烯酰胺;
h.将慢混池中的综合废水连续的打入动态沉淀池中，同时加入聚丙烯酰胺并由动态沉淀池回用车间。
说明书
电镀综合废水静动态结合式化学沉淀系统及其方法
技术领域
本发明涉及电镀废水处理技术领域，具体为电镀综合废水静动态结合式化学沉淀系统及其方法。
背景技术
随着电镀技术的广泛应用以及在工业上的贡献，电镀废水也带来了严重的环境污染问题，且电镀废水非常复杂，除了含有氰废水和酸碱废水外，重金属废水是电镀业潜在危险极大的废水类别。
而重金属废水包括含有铜、镍、锌等离子的废水，如果对含铜废水、含镍废水、含锌废水等分别一一处理，那么工艺就相对复杂、繁琐，因此，含有铜、镍、锌等离子的废水进行综合废水处理是目前首要解决的问题。
因此，电镀废水治理问题受到了广大人们的关注，现有多种治理技术，通过将有毒治理为无毒、有害转化为无害、回收重金属、循环使用等措施消除或减少重金属的排放量，使得电镀废水达到国家的排放标准，但是，现有的电镀废水处理技术，往往结构复杂，斥资巨大，最重要的是，现有的电镀废水处理技术极不稳定，进而不能保证电镀废水每次都能达到国家的排放标准，而造成不稳定的因素主要是因为传统废水处理工艺在处理过程中，为了生产的连续性，并保证生产效率，废水处理过程往往是呈连续的、动态的，并利用PH探头检测PH，第一，PH探头在使用一段时间后，灵敏度降低，进而导致PH检测不准，PH不稳定，直接导致重金属离子沉淀的多少，进而导致稳定性差;第二，连续的、动态的废水在处理过程中，重金属离子往往还没被完全沉淀，就被动态的废水带入下一工序，进而导致稳定性差。
传统的废水处理工艺，在处理的过程中，往往需要如果大量的化学试剂通过将有毒治理为无毒、有害转化为无害、回收重金属、循环使用等措施消除或减少重金属的排放量，使得电镀废水达到国家的排放标准，但是大量的加入这些化学试剂的加入直接导致处理的水无法回用，顾此失彼。
发明内容
针对现有技术存在的不足，本发明的目的在于提供一种静态与动态结合、稳定性强的电镀综合废水静动态结合式化学沉淀系统及其方法。
为实现上述目的，本发明提供了如下技术方案：一种电镀综合废水静动态结合式化学沉淀系统，包括依次处理废水且通过管道相连的至少一条静态处理系统和动态处理系统。
进一步，所述的静态处理系统包括通过管道相连的第一静态沉淀池和第二静态沉淀池。
进一步，若干条静态处理系统相互并联。
进一步，所述的动态沉淀池包括通过管道依次相连的快混池、慢混池和动态沉淀池，且快混池与第二静态沉淀池相连。
进一步，还包括用于收集综合废水且与第一静态沉淀池相连的集水池。
进一步，所述快混池内设有第一搅拌桨，所述慢混池内设有第二搅拌桨。
一种适用于上述沉淀系统的方法，其特征在于，具体步骤如下：
a.收集所有的综合废水至集水池;
b.将集水池中的综合废水定量的打入第一静态沉淀池中;
c.往第一静态沉淀池中加入氢氧化钠调节的综合废水的Ph至6-7，并静置;
d.将第一静态沉淀池中的综合废水定量的打入第二静态沉淀池中;
e.往第二静态沉淀池中加入重捕剂和聚丙烯酰胺水溶液，并静置;
f.将第二静态沉淀池中的综合废水连续的打入快混池中，并在第一搅拌桨的搅拌下加入无水氯化钙;
g.将快混池中的综合废水连续的打入慢混池中，并在第二搅拌桨的搅拌下加入聚丙烯酰胺;
h.将慢混池中的综合废水连续的打入动态沉淀池中，同时加入聚丙烯酰胺并由动态沉淀池回用车间。
对比现有技术的不足，本发明提供的技术方案所带来的有益效果：1.因第一静态沉淀池内的液体是静置的，对其内部的废水进行多点、多层次的取样，确保PH的准确性，提高了稳定性，使重金属离子在最佳的PH下析出，析出的量更多，为了第二静态沉淀池处理余下少量的重金属离子提供了便利。
2. 因第二静态沉淀池内的液体是静置的，加入重捕剂和聚丙烯酰胺水溶液,利用重捕剂捕捉未被氢氧根离子结合的重金属离子，而聚丙烯酰胺水溶液则使重捕剂和重金属离子一起凝成絮团，直至沉淀，重金属离子不会随着水的流动而大量的进入下一工序，进一步保证了稳定性。
3. 本发明在处理废水的过程中，利用氢氧根离子除去大量重金属离子，利用重捕剂捕捉、结合少量未被氢氧根离子结合的重金属离子，再利用聚丙烯酰胺水溶液使重捕剂和重金属离子一起凝成絮团，直至沉淀，加入的试剂量少，种类少，且各试剂环环相扣，最终均凝成絮团而沉淀，进而保证处理后的废水(动态沉淀池排出的废水)可车间回用。
