申请日2016.08.18
公开(公告)日2017.01.04
IPC分类号B01D50/00; C02F1/04; C02F103/18
摘要
本发明公开了一种扫路车污水箱的保护装置，它包括旋风水雾降尘系统、蒸发冷凝系统、污水处理系统、涡流板发电系统、进气加湿系统等。所述旋风水雾降尘系统包括旋风水雾除尘器、水雾喷头、环形水管等。所述蒸发冷凝系统包括蒸发池、供水箱、冷凝斜壁、环形水槽、抽风机发动机排气管等。所述污水处理系统包括污水处理器、污水输送管、污泥收集箱、扫路车发动机排气管等。所述涡流板发电系统包括涡流板、发电机、电池、电路网等。所述进气加湿系统包括细管、连接管、污水输送管等。本发明适用于城市道路扫路车能对污水箱进行很好的利用，且能够对含尘空气进行降尘处理，除尘效率高。

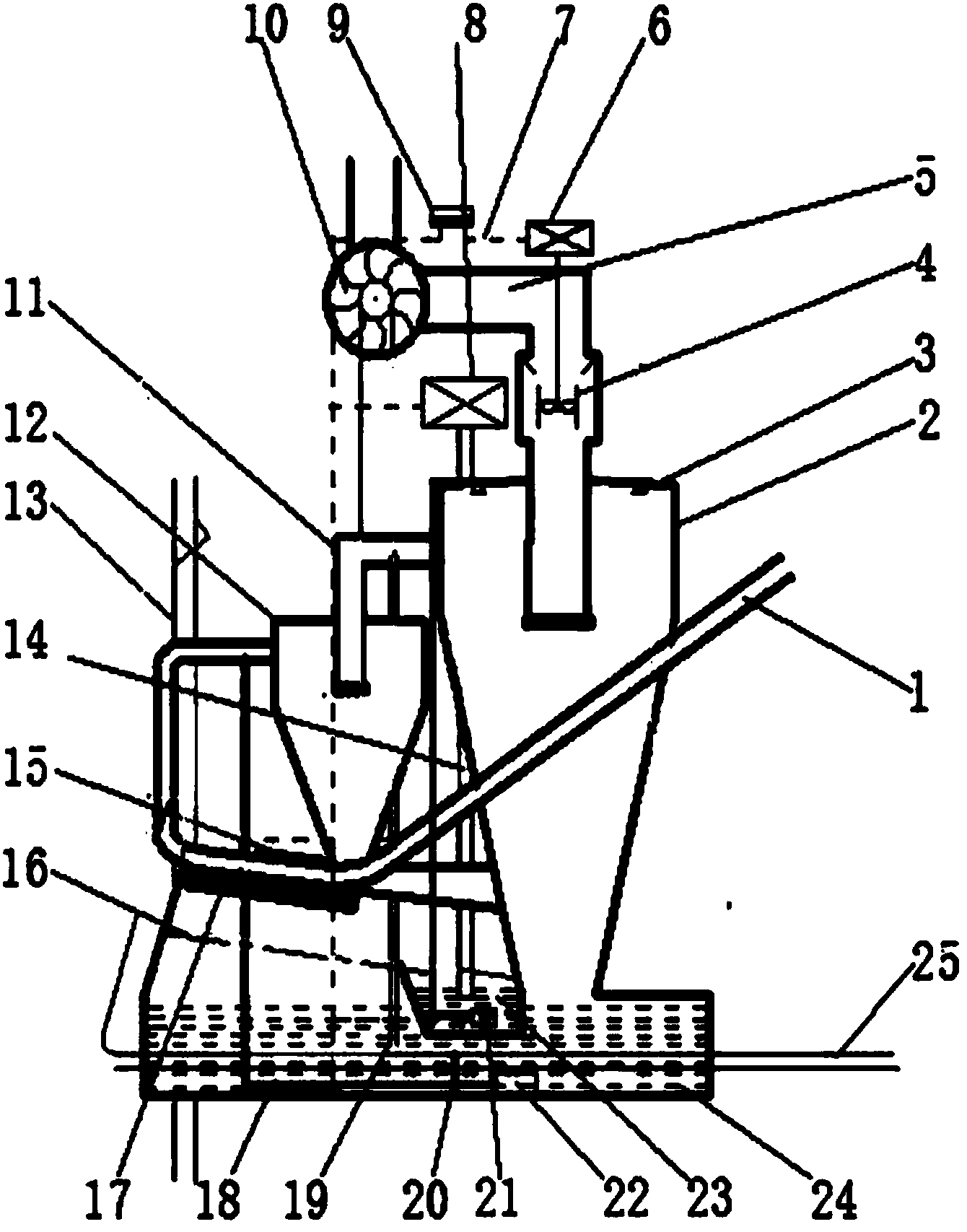

摘要附图
权利要求书
1.一种扫路车污水箱的保护装置，其特征在于，它包括进气管，所述进气管插入污水处理器中，所述污水处理器通过连接管与旋风水雾除尘器相连通，所述旋风水雾除尘器的上端设有出气管，所述出气管的入口设有涡流板发电装置，所述出气管的出口设有抽风机;所述旋风水雾除尘器的下端设有污水池，所述旋风水雾除尘器的上端设有水雾喷头，所述水雾喷头通过喷头水管与供水箱相连通，所述供水箱与环形水槽相连通，供水箱上方设有冷凝斜壁，所述冷凝斜壁的下端设有蒸发池，所述蒸发池通过细管与所述连接管相连通;所述抽风机的发动机的排气管横穿所述蒸发池和污水池;所述污水池内的污水通过污水泵泵入所述进气管;蒸发池、供水箱、旋风水雾除尘器、冷凝斜壁形成一个密闭的循环水箱体，环形水槽位于循环水箱体的侧壁面上。
2.根据权利要求1所述的扫路车污水箱的保护装置，其特征在于，所述蒸发池和污水池通过隔板隔开。
3.根据权利要求1所述的扫路车污水箱的保护装置，其特征在于，所述进气管紧贴冷凝斜壁，所述冷凝斜壁的内侧为制冷端，所述冷凝斜壁的外侧为加热端，所述进气管与污水处理器的壳体相切，所述连接管与旋风水雾降尘器的壳体相切。
4.根据权利要求3所述的扫路车污水箱的保护装置，其特征在于，所述冷凝斜壁的最下端位于所述供水箱的入水口处。
5.根据权利要求1所述的扫路车污水箱的保护装置，其特征在于，所述涡流板发电装置包括涡流板，所述涡流板与发电机相连，所述发电机与电池相连，所述电池为冷凝斜壁和污水泵供电。
说明书
一种扫路车污水箱的保护装置
技术领域
本发明属于环境保护技术领域，具体涉及一种扫路车污水箱的保护装置。
背景技术
近几年来，城市发展迅速，各城市建筑数量不断增加，由此产生的建筑灰尘迅速增多，同时经济的发展带动汽车数量增加，由尾气排放、道路扬尘产生的灰尘也在迅速增多。目前城市空气污染的主要来源是粉尘污染，并且粉尘污染已经严重威胁到城市居民的身体健康，治理尘粒污染迫在眉睫。
城市道路扫路车作为城市中治理粉尘污染的有效工具，其除尘净化能力越来越受到人们的重视。现有城市道路扫路车一般采用真空式吸尘法，在清扫垃圾的同时也能有效的除去城市垃圾中的大颗粒灰尘。这样不仅解决了城市垃圾问题，而且对粉尘污染有明显的治理作用，为城市环境的改善起到了一定的作用。现有的城市道路扫路车的除尘装置可以清理大颗粒灰尘，但是对PM2.5等对人体产生危害的微小粉尘颗粒不能起到除尘作用。因此，我们迫切需要一种新的除尘装置，以对微小粉尘颗粒进行除尘。
发明内容
本发明的目的在于提供一种扫路车污水箱的保护装置，该保护装置能够在处理大颗粒粉尘的基础上，对PM2.5等微小颗粒起到很好的清理作用，同时对扫路车发动机废气余热加以利用，达到节能减排的目的。
为了实现上述目的，本发明采用的技术方案为：
一种扫路车污水箱的保护装置，它包括进气管，所述进气管插入污水处理器中，所述污水处理器通过连接管与旋风水雾除尘器相连通，所述旋风水雾除尘器的上端设有出气管，所述出气管的入口设有涡流板发电装置，所述出气管的出口设有抽风机;所述旋风水雾除尘器的下端设有污水池，所述旋风水雾除尘器的上端设有水雾喷头，所述水雾喷头通过喷头水管与供水箱相连通，所述供水箱与环形水槽相连通，供水箱上方设有冷凝斜壁，所述冷凝斜壁的下端设有蒸发池，所述蒸发池通过细管与所述连接管相连通;所述抽风机的发动机的排气管横穿所述蒸发池和污水池;所述污水池内的污水通过污水泵泵入所述进气管;蒸发池、供水箱、旋风水雾除尘器、冷凝斜壁形成一个密闭的循环水箱体，环形水槽位于循环水箱体的侧壁面上。
优选地，所述蒸发池和污水池通过隔板隔开。
优选地，所述进气管紧贴冷凝斜壁，所述冷凝斜壁的内侧为制冷端，所述冷凝斜壁的外侧为加热端，所述进气管与污水处理器的壳体相切，所述连接管与旋风水雾降尘器的壳体相切。
优选地，所述冷凝斜壁的最下端位于所述供水箱的入水口处。
优选地，所述涡流板发电装置包括涡流板，所述涡流板与发电机相连，所述发电机与电池相连，所述电池为冷凝斜壁和污水泵供电。
本发明取得的有益效果是：
本发明中，扫路车的发动机的排气管紧贴进气管，和冷凝斜壁的加热端一起加热进气管内的气流，为污水处理系统处理污水做准备，冷凝斜壁的加热端同时还加热污泥收集箱中的污泥，使污泥中的水充分蒸发。本发明能够在处理大颗粒粉尘的基础上，对PM2.5等微小颗粒起到一定的清理作用;同时对扫路车发动机排气管废气余热与装置出气口处的风能加以利用，达到节能减排的目的。本发明还能实现除尘用水的再利用，节能了水资源。
