申请日2016.08.05
公开(公告)日2017.04.05
IPC分类号C02F9/14
摘要
本实用新型公开了一种MBBR污水处理系统，包括预曝气池、MBBR池、中间沉淀池、缺氧池、好氧池、二沉池和脱色消毒池，所述预曝气池与MBBR池相连，所述MBBR池上部连接有碳源添加装置，所述MBBR池与中间沉淀池相连，所述中间沉淀池与缺氧池相连，所述缺氧池与好氧池相连，所述好氧池与二沉池相连，所述二沉池与脱色消毒池相连。本实用新型提供的一种MBBR污水处理系统具有结构简单合理、污水处理效率高的优点。
权利要求书
1.一种MBBR污水处理系统，其特征在于：包括预曝气池、MBBR池、中间沉淀池、缺氧池、好氧池、二沉池和脱色消毒池，所述预曝气池与MBBR池相连，所述MBBR池上部连接有碳源添加装置，所述MBBR池与中间沉淀池相连，所述中间沉淀池与缺氧池相连，所述缺氧池与好氧池相连，所述好氧池与二沉池相连，所述二沉池与脱色消毒池相连;
所述预曝气池内设有污水提升泵、液位控制器和微孔爆气管，所述MBBR池内设有流化床填料、微孔曝气器、PH调节器和出水筛网，所述中间沉淀池内设有中心布水筒、出水堰板和污泥回流泵，所述缺氧池内设有潜水搅拌机，所述好氧池内设有微孔爆气器和混合液回流泵，所述二沉池内设有中心布水筒、出水堰板和污泥回流泵，所述脱色消毒池内设有微孔爆气管、中心布水筒和出水堰板。
2.根据权利要求1所述的一种MBBR污水处理系统，其特征在于：所述MBBR池内设有填料，所述填料采用BioMTMWD-F10-4生物膜填料，所述填料内部由十字交叉面支撑，外部设有鱼鳍状沟棱，所述填料的生物膜厚度为300～400um，所述填料的填充率为20%～50%。
3.根据权利要求1所述的一种MBBR污水处理系统，其特征在于：所述MBBR池内曝气量为50～80l/h，PH为6.5～7.5，水力停留时间为2～8h，温度为15～25℃。
4.根据权利要求1所述的一种MBBR污水处理系统，其特征在于：所述碳源添加装置内添加甲醇为碳源。
5.根据权利要求1所述的一种MBBR污水处理系统，其特征在于：所述中间沉淀池内的污泥回流泵通过污泥管与MBBR池相连接。
6.根据权利要求1所述的一种MBBR污水处理系统，其特征在于：所述好氧池内的混合液回流泵通过混合液管与缺氧池相连接。
7.根据权利要求1所述的一种MBBR污水处理系统，其特征在于：所述二沉池内的污泥回流泵通过污泥管与缺氧池相连接。
8.根据权利要求5或7所述的一种MBBR污水处理系统，其特征在于：所述污泥管采用75PE管;所述污泥管上设有阀门，所述阀门为75蝶阀。
9.根据权利要求6所述的一种MBBR污水处理系统，其特征在于：所述混合液管采用90PE管;所述混合液管上设有阀门，所述阀门为90蝶阀。
10.根据权利要求1所述的一种MBBR污水处理系统，其特征在于：所述脱色消毒池包括三个混凝池、脱色池、消毒池和清水池，所述三个混凝池依次连接，所述混凝池与脱色池连接，所述脱色池与消毒池连接，所述消毒池与清水池连接;所述混凝池内添加有药剂，所述药剂为石灰乳、聚合氯化铝和聚甲基丙烯酸甲酯。
说明书
一种MBBR污水处理系统
技术领域
本实用新型涉及一种污水处理系统，尤其是一种MBBR污水处理系统。
背景技术
移动床生物膜反应器(Moving Bed Biofilm Reactor，简称MBBR)是20世纪80年代中期出现的一种新型污水处理设备。它结合了活性污泥法和生物膜法2种工艺，核心是将密度接近于水的悬浮填料投加到反应器中作为微生物生长的载体，填料在曝气和反应器中水流的提升作用下呈流化状态，微生物与废水充分接触从而达到处理污水的效果。但是，现有的生物膜反应器的曝气装置设置在反应器的底部，曝气不均匀，影响污水处理效果;其次，现有的反应器除氮效果较差;最后，现有的反应器中同步硝化与反硝化反应并不能很好地控制。
实用新型内容
本实用新型的目的在于提供一种结构简单合理、污水处理效率高的MBBR污水处理系统。

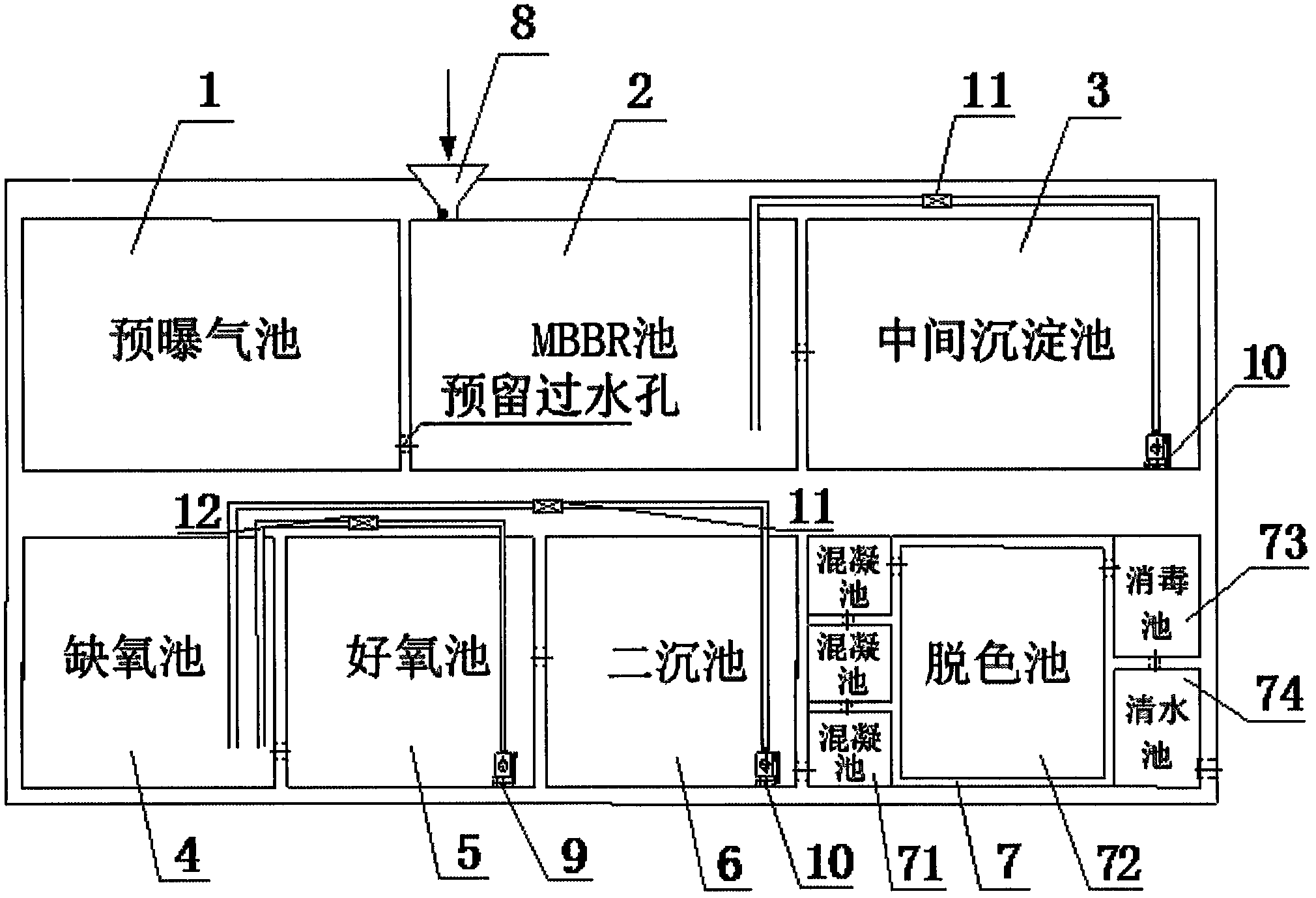

本实用新型的技术方案为：一种MBBR污水处理系统，包括预曝气池、MBBR池、中间沉淀池、缺氧池、好氧池、二沉池和脱色消毒池，所述预曝气池与MBBR池相连，所述MBBR池上部连接有碳源添加装置，所述MBBR池与中间沉淀池相连，所述中间沉淀池与缺氧池相连，所述缺氧池与好氧池相连，所述好氧池与二沉池相连，所述二沉池与脱色消毒池相连;
所述预曝气池内设有污水提升泵、液位控制器和微孔爆气管，所述MBBR池内设有流化床填料、微孔曝气器、PH调节器和出水筛网，所述中间沉淀池内设有中心布水筒、出水堰板和污泥回流泵，所述缺氧池内设有潜水搅拌机，所述好氧池内设有微孔爆气器和混合液回流泵，所述二沉池内设有中心布水筒、出水堰板和污泥回流泵，所述脱色消毒池内设有微孔爆气管、中心布水筒和出水堰板。
优选地，所述MBBR池内设有填料，所述填料采用BioMTMWD-F10-4生物膜填料，所述填料内部由十字交叉面支撑，外部设有鱼鳍状沟棱，所述填料的生物膜厚度为300～400um，所述填料的填充率为20%～50%。
优选地，所述MBBR池内曝气量为50～80l/h，PH为6.5～7.5，水力停留时间为2～8h，温度为15～25℃。
优选地，所述碳源添加装置内添加甲醇为碳源。
优选地，所述中间沉淀池内的污泥回流泵通过污泥管与MBBR池相连接。
优选地，所述好氧池内的混合液回流泵通过混合液管与缺氧池相连接。
优选地，所述二沉池内的污泥回流泵通过污泥管与缺氧池相连接。
优选地，所述污泥管采用75PE管;所述污泥管上设有阀门，所述阀门为75蝶阀。
优选地，所述混合液管采用90PE管;所述混合液管上设有阀门，所述阀门为90蝶阀。
优选地，所述脱色消毒池包括三个混凝池、脱色池、消毒池和清水池，所述三个混凝池依次连接，所述混凝池与脱色池连接，所述脱色池与消毒池连接，所述消毒池与清水池连接;所述混凝池内添加有药剂，所述药剂为石灰乳、聚合氯化铝和聚甲基丙烯酸甲酯。
与现有技术相比，本实用新型具有如下有益效果：本实用新型污水处理系统的MBBR池在设定的条件下，能很好的实现同步硝化与反硝化反应，既能很好地脱氮除磷，也能减少反应设备的数量和尺寸，节约能耗效果也明显;本实用新型系统的缺氧池、好氧池和二沉池起到二级污水处理的作用，经二级污水的处理，污水能得到很好地净化，污水处理效率很高。
