申请日2016.08.05
公开(公告)日2017.03.15
IPC分类号E02D29/14; B66F19/00
摘要
本实用新型公开了一种污水井盖提出器，主要由平提杆、后端连接活动圆销、立柱杆、底座、污水井盖、膨胀装置、提升杆、提升杆连接活动圆销、前端连接活动圆销和液压系统组成;所述平提杆一端通过后端连接活动圆销与安装在底座上的立柱杆连接，另一端通过前端连接活动圆销与液压系统连接;所述提升杆上端通过提升杆连接活动圆销与平提杆连接，下端设有膨胀装置;所述液压系统包括液压伸缩杆、液压传动体、液压手柄和液压底座，液压伸缩杆上端设有可转动的圆销孔，下端固定在液压传动体上。本实用新型的有益效果如下：利用液压传动装置、杠杆的连接和支撑点的作用力，能快速有效且无破损的提出污水井盖，操作简单，省工省力，有较高应用价值。
权利要求书
1.一种污水井盖提出器，其特征是：主要由平提杆、后端连接活动圆销、立柱杆、底座、污水井盖、膨胀装置、提升杆、提升杆连接活动圆销、前端连接活动圆销和液压系统组成，所述平提杆一端通过后端连接活动圆销与安装在底座上的立柱杆连接，平提杆另一端通过前端连接活动圆销与液压系统连接，所述提升杆上端通过提升杆连接活动圆销与平提杆连接，膨胀装置设于提升杆下端，膨胀装置呈V型结构，内侧连接有弹簧，V型开口的尺寸大于预留孔，所述液压系统包括液压伸缩杆、液压传动体、液压手柄和液压底座，所述液压底座上安装有液压传动体，液压传动体上设有可上下运动的液压手柄，所述液压伸缩杆上端设有可转动的圆销孔，液压伸缩杆下端固定在液压传动体上。
说明书
一种污水井盖提出器
技术领域
本实用新型涉及一种管道维修工具，特别涉及一种污水井盖提出器。
背景技术
地下污水管道广泛应用于城市建设中，管道维修是其中一个重要环节。传统污水井盖提出方式是维修人员通过大锤猛击井盖四周致使其松动，由于敲击的过程中敲击力点局部，井盖局部受力过大易造成井盖破碎。本实用新型设计一种污水井盖提出器，利用液压传动装置、杠杆的连接和支撑点的作用力，能快速有效且无破损的提出污水井盖，操作简单，省工省力，有较高应用价值。
发明内容
本实用新型的目的就是针对现有技术存在的不足，提供了一种污水井盖提出器，利用液压传动装置、杠杆的连接和支撑点的作用力，能快速有效且无破损的提出污水井盖，操作简单，省工省力，有较高应用价值。
一种污水井盖提出器，其技术方案是：主要由平提杆、后端连接活动圆销、立柱杆、底座、污水井盖、膨胀装置、提升杆、提升杆连接活动圆销、前端连接活动圆销和液压系统组成;所述平提杆一端通过后端连接活动圆销与安装在底座上的立柱杆连接，平提杆另一端通过前端连接活动圆销与液压系统连接;所述提升杆上端通过提升杆连接活动圆销与平提杆连接，膨胀装置设于提升杆下端，膨胀装置呈V型结构，内侧连接有弹簧，V型开口的尺寸大于预留孔;所述液压系统包括液压伸缩杆、液压传动体、液压手柄和液压底座，所述液压底座上安装有液压传动体，液压传动体上设有可上下运动的液压手柄，所述液压伸缩杆上端设有可转动的圆销孔，液压伸缩杆下端固定在液压传动体上。

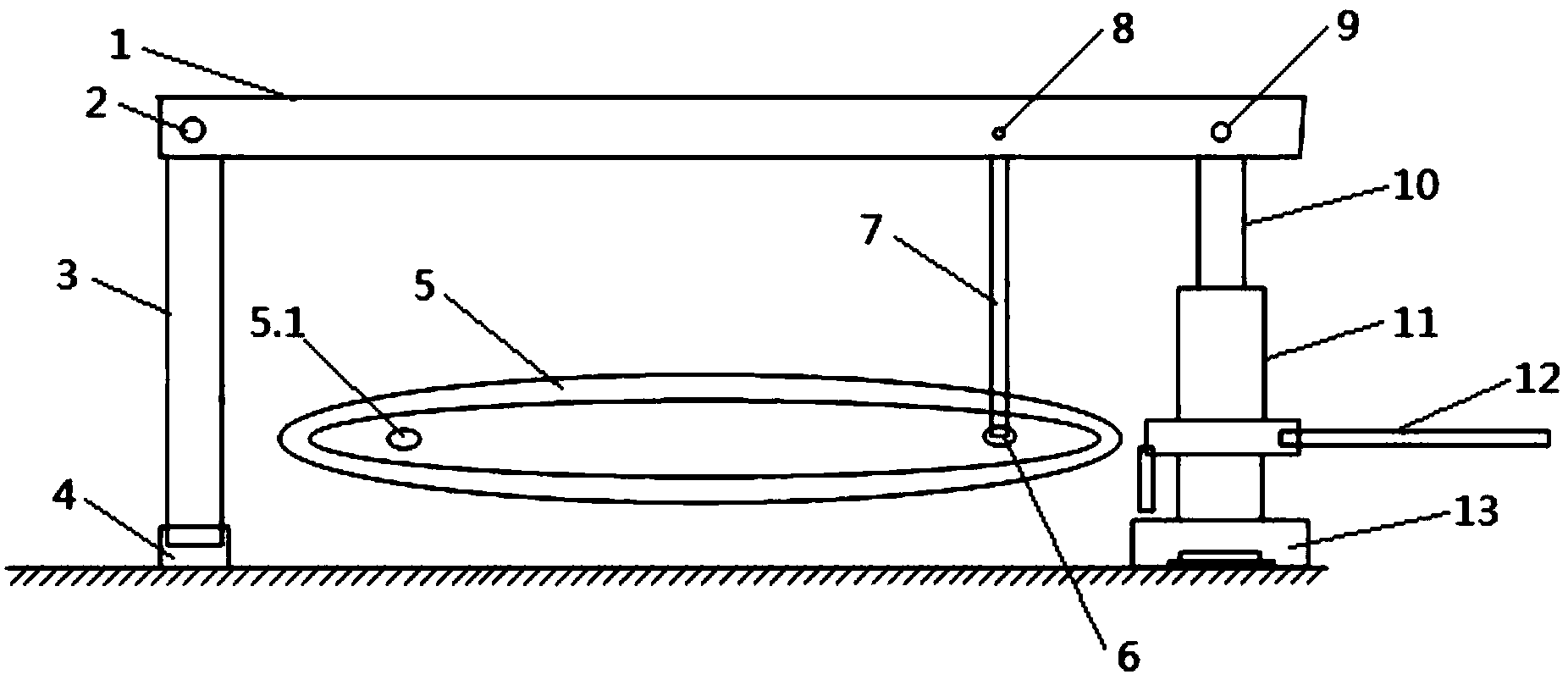

污水井盖提出器安装完毕后，上下运动液压手柄，液压传动体内增大的压力顶出液压伸缩杆。液压伸缩杆顶出时通过前端连接活动圆销把方向向上的力传到平提杆上，平提杆通过提升杆连接活动圆销把方向向上的力传到提升杆上;同时平提杆一端的后端连接活动圆销受到方向向下的力，后端连接活动圆销通过立柱杆把力传到底座上，由底座把力传到大地。当提升杆下端插入污水井盖的预留孔时，膨胀装置内的弹簧压缩，提升杆下端的膨胀装置通过弹簧的弹力牢牢挂住污水井盖下端，提升杆的方向力继续上升至污水井盖的一边慢慢离开地面。
作为本实用新型技术方案的一种改进，所述液压系统也可为螺旋升降系统、齿轮组合升降系统、杠杆与齿轮结合。
