申请日2016.07.08
公开(公告)日2016.12.28
IPC分类号C02F3/28
摘要
一种厌氧管式MBR废水处理装置，包括厌氧生物反应器本体，所述的厌氧生物反应器本体上设有进水管道，产水管道，厌氧生物反应器本体内设有管式膜组件，所述的管式膜组件产水口连接产水管道，其特征在于：所述的厌氧生物反应器本体顶部设有一气体收集管道，所述的气体收集管道依次连接水封器、脱硫装置、阻燃器和气体收集罐，所述的厌氧生物反应器本体内底部设有曝气管道，所述的曝气管道上设有曝气器，所述的气体收集罐通过管道依次连接压缩机、鼓风机和曝气管道。本实用新型所述的厌氧管式MBR废水处理装置，具有的有益效果为：具有过滤精度高，低能耗低成本，使用周期长，系统稳定，可有效维持微生物活性，提高处理效率等优点。

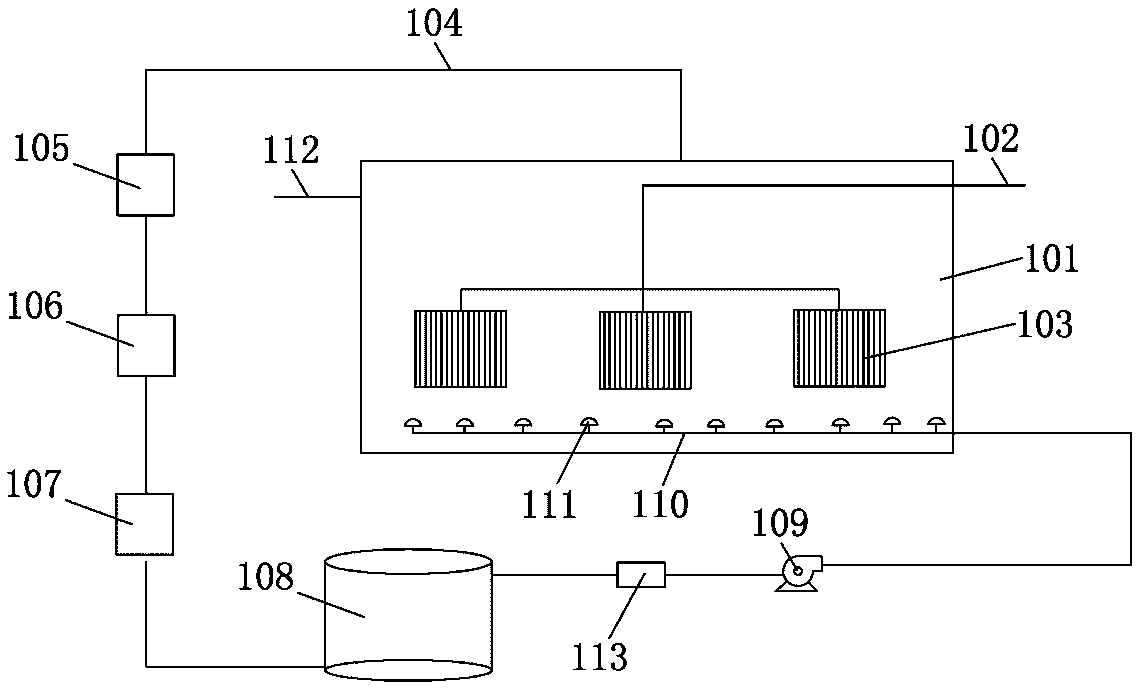

摘要附图
权利要求书
1.一种厌氧管式MBR废水处理装置，包括厌氧生物反应器本体，所述的厌氧生物反应器本体上设有进水管道，产水管道，厌氧生物反应器本体内设有管式膜组件，所述的管式膜组件产水口连接产水管道，其特征在于：所述的厌氧生物反应器本体顶部设有一气体收集管道，所述的气体收集管道依次连接水封器、脱硫装置、阻燃器和气体收集罐，所述的厌氧生物反应器本体内底部设有曝气管道，所述的曝气管道上设有曝气器，所述的气体收集罐通过管道依次连接压缩机、鼓风机和曝气管道。
2.根据权利要求1所述的一种厌氧管式MBR废水处理装置，其特征在于：所述的曝气器为旋流式曝气器。
说明书
一种厌氧管式MBR废水处理装置
技术领域
本实用新型涉及废水处理领域，特别涉及一种厌氧管式MBR废水处理装置。
背景技术
在用于污水处理的微生物处理系统中，如何提高污泥浓度、保证微生物活性并增加反应器的污泥停留时间、延长污水与活性微生物的接触是微生物处理污水工艺中的难点和重点。现有技术中通常将厌氧反应器与超滤装置直接串联，超滤装置采用的多为中空纤维膜或板式膜，优点是结构简单，能耗低，但是缺陷是易堵污，使用寿命短，不耐污染，处理效率不稳定。因此，研发一种过滤精度高，低能耗低成本，使用周期长，系统稳定，可有效维持微生物活性，提高处理效率的污水厌氧MBR处理系统显得尤为重要。
发明内容
针对上述问题，本实用新型要解决的技术问题是提供一种过滤精度高，低能耗低成本，使用周期长，系统稳定，可有效维持微生物活性，提高处理效率的厌氧管式MBR废水处理装置。
为达到上述目的，本实用新型所提出的技术方案为：一种厌氧管式MBR废水处理装置，包括厌氧生物反应器本体，所述的厌氧生物反应器本体上设有进水管道，产水管道，厌氧生物反应器本体内设有管式膜组件，所述的管式膜组件产水口连接产水管道，其特征在于：所述的厌氧生物反应器本体顶部设有一气体收集管道，所述的气体收集管道依次连接水封器、脱硫装置、阻燃器和气体收集罐，所述的厌氧生物反应器本体内底部设有曝气管道，所述的曝气管道上设有曝气器，所述的气体收集罐通过管道依次连接压缩机、鼓风机和曝气管道。
优选的，所述的曝气器为旋流式曝气器。
采用上述技术方案，本实用新型所述的厌氧管式MBR废水处理装置，具有的有益效果为：具有过滤精度高，低能耗低成本，使用周期长，系统稳定，可有效维持微生物活性，提高处理效率等优点;同时厌氧反应产生的气体经气体收集管道收集后，进行水封、脱硫、阻燃后经鼓风机泵入曝气管道对厌氧生物反应器内进行曝气，可以有效提高管式膜的使用期限，降低清洗成本。
