申请日2016.07.08
公开(公告)日2016.12.28
IPC分类号C02F9/02
摘要
本实用新型公开了一种腌制废水处理系统，包括通过管道依次连接的废水收集池、离心机、保安过滤器、管式微滤膜分离装置;所述的管式微滤膜分离装置设有一微滤浓水出口和一微滤产水出口，所述的微滤浓水出口通过管道连接一级浓缩池，所述的微滤产水出口通过管道连接中间水池;所述的中间水池通过管道连接管式超滤膜分离装置;所述的管式超滤膜分离装置设有一超滤浓水出口和超滤产水出口;所述的超滤浓水出口连接二级浓水池，超滤产水出口连接产水池。本实用新型所述的腌制废水处理系统：通过离心、管式微滤、管式超滤处理，能够有效去除废水中的固体、大分子有机物等杂质，使管式超滤产水符合腌制要求，回用于腌制流程，实现废水回用的目的。

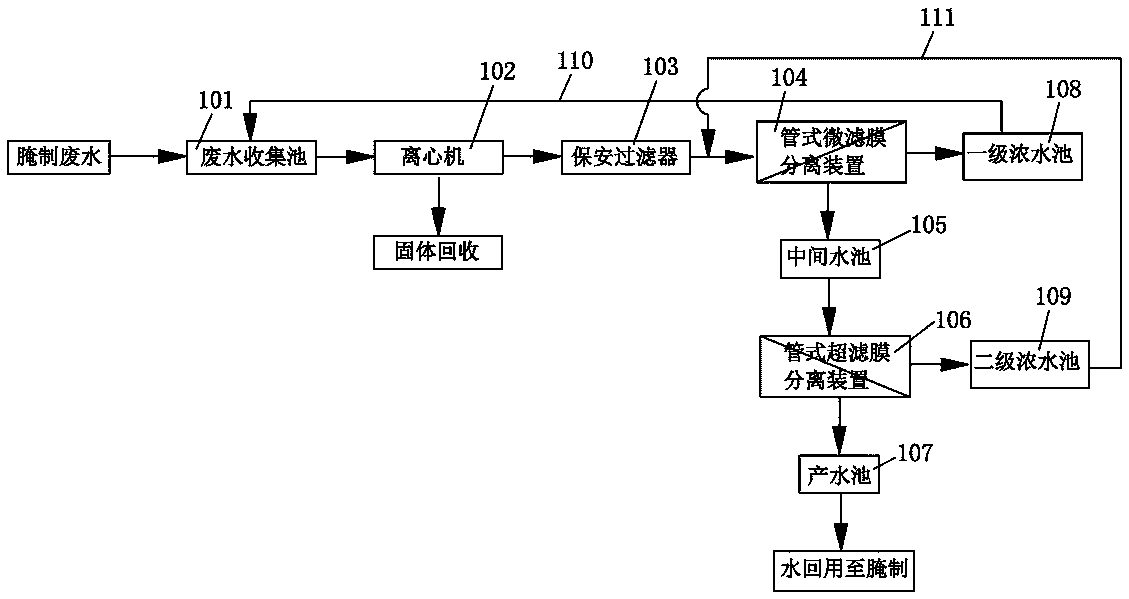

摘要附图
权利要求书
1.一种腌制废水处理系统，包括通过管道依次连接的废水收集池、离心机、保安过滤器、管式微滤膜分离装置;所述的管式微滤膜分离装置设有一微滤浓水出口和一微滤产水出口，所述的微滤浓水出口通过管道连接一级浓缩池，所述的微滤产水出口通过管道连接中间水池;所述的中间水池通过管道连接管式超滤膜分离装置;所述的管式超滤膜分离装置设有一超滤浓水出口和超滤产水出口;所述的超滤浓水出口连接二级浓水池，超滤产水出口连接产水池。
2.根据权利要求1所述的一种腌制废水处理系统，其特征在于：所述的一级浓水池上设有一第一回流管道连接废水收集池。
3.根据权利要求1所述的一种腌制废水处理系统，其特征在于：所述的二级浓水池上设有一第二回流管道连接保安过滤器和管式微滤膜分离装置间的管道。
4.根据权利要求1所述的一种腌制废水处理系统，其特征在于：所述的管式微滤膜分离装置中设有管式微滤膜元件，所述的管式微滤膜元件中的管式微滤膜孔径为0.1-0.5微米。
5.根据权利要求1所述的一种腌制废水处理系统，其特征在于：所述的管式超滤膜分离装置中设有管式超滤膜元件，所述的管式超滤膜元件中的管式超滤膜截留分子量为10万-30万道尔顿。
说明书
一种腌制废水处理系统
技术领域
本实用新型涉及废水处理领域，特别涉及一种腌制废水处理系统。
背景技术
腌制行业在最近几年中快速发展的同时也产生大量的废水。腌制废水具有盐度大、有机污染物浓度高等特点。现有对腌制废水的处理一般是直接排放到室外，但是直接排放后会造成污染环境的同时还浪费了水资源和盐分。
发明内容
针对上述问题，本实用新型的目的在于提供一种处理效果好，可以实现腌制废水回用的腌制废水处理系统。
为达到上述目的，本实用新型所提出的技术方案为：一种腌制废水处理系统，包括通过管道依次连接的废水收集池、离心机、保安过滤器、管式微滤膜分离装置;所述的管式微滤膜分离装置设有一微滤浓水出口和一微滤产水出口，所述的微滤浓水出口通过管道连接一级浓缩池，所述的微滤产水出口通过管道连接中间水池;所述的中间水池通过管道连接管式超滤膜分离装置;所述的管式超滤膜分离装置设有一超滤浓水出口和超滤产水出口;所述的超滤浓水出口连接二级浓水池，超滤产水出口连接产水池。
优选的，所述的一级浓水池上设有一第一回流管道连接废水收集池。
优选的，所述的二级浓水池上设有一第二回流管道连接保安过滤器和管式微滤膜分离装置间的管道。
优选的，所述的管式微滤膜分离装置中设有管式微滤膜元件，所述的管式微滤膜元件中的管式微滤膜孔径为0.1-0.5微米。
优选的，所述的管式超滤膜分离装置中设有管式超滤膜元件，所述的管式超滤膜元件中的管式超滤膜截留分子量为10万-30万道尔顿。
采用上述技术方案，本实用新型所述的腌制废水处理系统，具有的有益效果为：通过离心、管式微滤、管式超滤处理，能够有效去除废水中的固体、大分子有机物等杂质，使管式超滤产水符合腌制要求，回用于腌制流程，实现废水回用的目的。
