申请日2016.07.08
公开(公告)日2017.01.18
IPC分类号C02F9/04; C02F101/20; C02F1/52; C02F1/44
摘要
本实用新型公开了一种含锌废水处理系统，包括通过管道依次相连的收集池、pH调节池、混凝池、沉淀池，所述的沉淀池的污泥出口通过管道依次连接污泥池、压滤机;所述的沉淀池的上清液出口通过管道依次连接中间水池、管式膜分离装置;所述的中间水池上设有一硫化钠添加装置;所述的管式膜分离装置的产水出口连接产水池，浓水出口通过第一回流管道分别连接中间水池和混凝池;所述的污泥池上设有一第二回流管道与混凝池相连。本实用新型所述的含锌废水处理系统，通过混凝、沉淀、管式微滤膜处理，能够有效去除废水中的锌离子，具有出水稳定，工艺简单，能够有效去除废水中的锌离子，达到废水达标排放的目的。

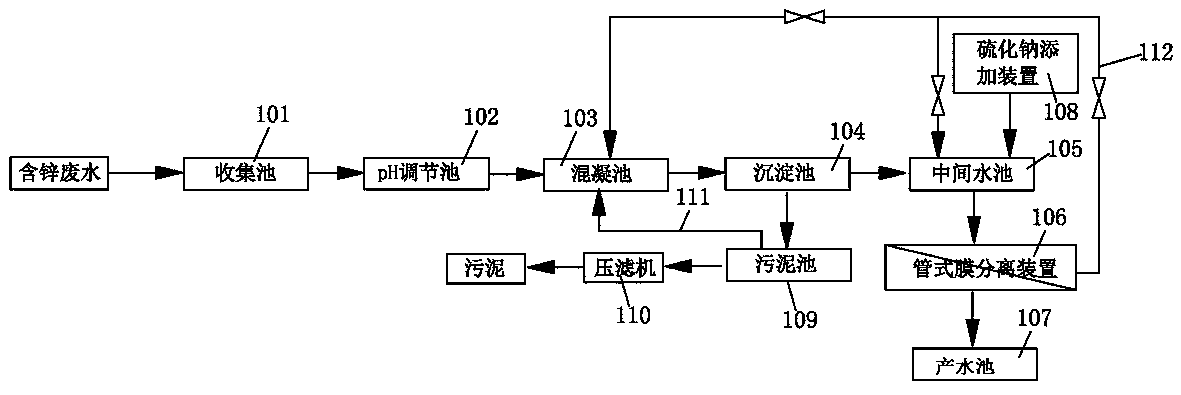

摘要附图
权利要求书
1.一种含锌废水处理系统，包括通过管道依次相连的收集池、pH调节池、混凝池、沉淀池，所述的沉淀池的污泥出口通过管道依次连接污泥池、压滤机;所述的沉淀池的上清液出口通过管道依次连接中间水池、管式膜分离装置;所述的中间水池上设有一硫化钠添加装置;所述的管式膜分离装置的产水出口连接产水池，浓水出口通过第一回流管道分别连接中间水池和混凝池;所述的污泥池上设有一第二回流管道与混凝池相连。
2.根据权利要求1所述的一种含锌废水处理系统，其特征在于：所述的管式膜分离装置中设有管式微滤膜元件，所述的管式微滤膜元件中的管式微滤膜孔径为0.2-0.5微米。
说明书
一种含锌废水处理系统
技术领域
本实用新型涉及重金属废水处理领域，特别涉及一种含锌废水处理系统。
背景技术
锌是一种在地球上储量较为丰富的重金属资源。我国锌矿资源储量居世界第二位，锌资源广泛应用于现代工业生产如冶炼、制药及食品行业之中。锌是人体健康不可缺少的元素，它广泛存在于人体肌肉及骨骼中，但是含量甚微，如果超量就会发生严重后果。含锌废水的排放对人体健康和工农业活动具有严重危害，具有持久性、毒性大、污染严重等危害，一旦进入环境后不能被生物降解，大多数参与食物链循环，并最终在生物体内积累，破坏生物体正常生理代谢活动，危害人体健康。随着人类对重金属的开采、冶炼、加工等生产活动的日益增加，产生的重金属废水无论是从数量上还是种类上都大大增加，造成了严重的环境污染和资源浪费。
发明内容
针对上述问题，本实用新型的目的在于提供一种处理效果好，工艺简单的含锌废水处理系统。
为达到上述目的，本实用新型所提出的技术方案为：一种含锌废水处理系统，包括通过管道依次相连的收集池、pH调节池、混凝池、沉淀池，所述的沉淀池的污泥出口通过管道依次连接污泥池、压滤机;所述的沉淀池的上清液出口通过管道依次连接中间水池、管式膜分离装置;所述的中间水池上设有一硫化钠添加装置;所述的管式膜分离装置的产水出口连接产水池，浓水出口通过第一回流管道分别连接中间水池和混凝池;所述的污泥池上设有一第二回流管道与混凝池相连。
优选的，所述的管式膜分离装置中设有管式微滤膜元件，所述的管式微滤膜元件中的管式微滤膜孔径为0.2-0.5微米。
采用上述技术方案，本实用新型所述的含锌废水处理系统，具有的有益效果为：通过混凝、沉淀、管式微滤膜处理，能够有效去除废水中的锌离子，同时管式微滤膜产水的浓水在中间水池中添加硫化钠，能够进一步去除废水中的锌离子，系统具有出水稳定，工艺简单，能够有效去除废水中的锌离子，达到废水达标排放的目的。
