申请日2016.08.05
公开(公告)日2017.02.22
IPC分类号C02F1/72; C02F1/461; C02F101/16
摘要
本实用新型适用于污水或废水处理领域，提供了一种氨氮废水处理装置，包括用于调节待处理氨氮废水中氯离子含量达到预设值的溶液调节装置、用于对调节氯离子含量后的氨氮废水进行电解处理的电解装置及用于控制所述电解装置中废水溶液pH值的碱液添加装置，所述溶液调节装置、碱液添加装置分别与所述电解装置连接。本实用新型提供的氨氮废水处理装置，利用电解装置对氨氮废水溶液直接进行电催化处理，能够适应处理各种浓度的含氨氮废水、且去除氨氮的效果稳定;而且不受环境因素的制约，能量效率高，反应条件温和，并且设备简单，操作简便。
权利要求书
1.一种氨氮废水处理装置，其特征在于，包括用于调节待处理氨氮废水中氯离子含量达到预设值的溶液调节装置、用于对调节氯离子含量后的氨氮废水进行电解处理的电解装置及用于控制所述电解装置中废水溶液pH值的碱液添加装置，所述溶液调节装置、碱液添加装置分别与所述电解装置连接。
2.如权利要求1所述的氨氮废水处理装置，其特征在于，所述氨氮废水处理装置还包括用于向所述溶液调节装置中废水溶液提供氯离子的氯化物添加装置，所述氯化物添加装置与所述溶液调节装置连接。
3.如权利要求1所述的氨氮废水处理装置，其特征在于，所述氨氮废水处理装置还包括用于储存氨氮废水，并将所述氨氮废水排入到所述溶液调节装置中的氨氮废水储存装置，所述氨氮废水储存装置与所述溶液调节装置连接。
4.如权利要求1所述的氨氮废水处理装置，其特征在于，所述电解装置包括阳极板和阴极板，所述阴极板和阳极板并排排列。
5.如权利要求1所述的氨氮废水处理装置，其特征在于，所述电解装置包括出气口和出水口。
6.如权利要求5所述的氨氮废水处理装置，其特征在于，所述氨氮废水处理装置还包括用于对所述电解装置产生的气体进行处理的废气处理装置，所述废气处理装置与所述出气口连接。
7.如权利要求1至6中任意一项所述的氨氮废水处理装置，其特征在于，所述电解装置为循环电解槽，所述循环电解槽包括循环缸，所述循环缸内设有用于探测所述循环缸中溶液的pH值的pH探头。
8.如权利要求7所述的氨氮废水处理装置，其特征在于，所述循环缸内设有用于检测所述循环缸中溶液的氨氮含量的氨氮检测装置。
9.如权利要求7所述的氨氮废水处理装置，其特征在于，所述循环缸内设有用于对所述循环缸中溶液的温度进行测定的温度计。
10.如权利要求7所述的氨氮废水处理装置，其特征在于，所述循环缸内设有用于对所述循环缸中溶液进行冷却的冷却装置。
说明书
一种氨氮废水处理装置
技术领域
本实用新型属于污水或废水处理领域，尤其涉及一种氨氮废水处理装置。
背景技术
氨氮是构成环境中氮循环的组分之一，水体中氨氮是指以游离氨(NH3)和铵盐(NH4+)形式存在的氮。水中的氨氮可以在一定条件下转化成亚硝酸盐，这是一种强致癌物质，如果长期饮用，水中的亚硝酸盐将和蛋白质结合形成亚硝胺，对人体健康造成极大损害。氨氮对水生物起危害作用的主要是游离氨，其毒性比铵盐大几十倍，并随碱性的增强而增大。
现有的氨氮废水处理方法有生物法、吹脱法、折点加氯法。
生物法是在微生物的作用下，将有机氮和氨态氮转化为N2和NxO气体。该方法存在的问题是：①只能处理低浓度的氨氮的废水，对于高浓度的氨氮废水处理效果差;②微生物对环境因素要求苛刻，废水中有些物质(如重金属离子)对微生物的活性及繁殖有抑制作用;③硝化反硝化所需时间较长，硝化过程所需的氧气量大，曝气时间过长，对于某些缺乏有机物的无机废水需要另加碳源，增加了处理成本;④反硝化过程复杂，实际应用时不易控制，有时废水中缺乏足够的COD(电子供给体)将亚硝酸盐(NO2-)和硝酸盐(NO3-)反硝化成N2排入大气，容易造成排放水中NO2-、NO3-的残留，同样对环境造成污染。
吹脱法主要用于处理高浓度的氨氮废水，其优点是设备简单，可以回收氨，但也存在很多缺陷：①对于低浓度的氨氮废水处理效果差，原因是废水中氨氮浓度过低，导致氨氮难以游离氨形式从水溶液中脱离;②吹脱气体(氨气)存在回收问题，容易对大气造成二次污染;③吹脱效率有限，吹脱处理后的废水仍含有少量氨，需进一步处理，增加了处理成本;④温度影响大，低于0℃时，氨吹脱塔基本上无法工作，吹脱前需要加碱把废水的pH值调高，吹脱后又须加酸把pH值调地，因此药剂消耗大;⑤工业上一般用石灰调整pH值，很容易在水中形成碳酸钙垢而在填料上沉积，可使塔板完全堵塞;④吹脱时所需空气量较大，因此动力消耗大、运行成本高。
折点加氯法是投加过量的活性氯和次氯酸钠，使废水中氨完全氧化为氮气的方法。折点加氯法只适合用于低浓度氨氮废水，对液氯安全使用和储存要求高，处理成本高，残余氯、副产物氯胺和氯代有机物会造成二次污染。
因此，现有技术存在缺陷，需要改进。
实用新型内容
本实用新型所要解决的技术问题在于提供一种氨氮废水处理装置，旨在解决现有氨氮废水处理成本较高、效率低、存在二次污染物的问题，实现氨氮废水处理的低成本、高效率、无二次污染。

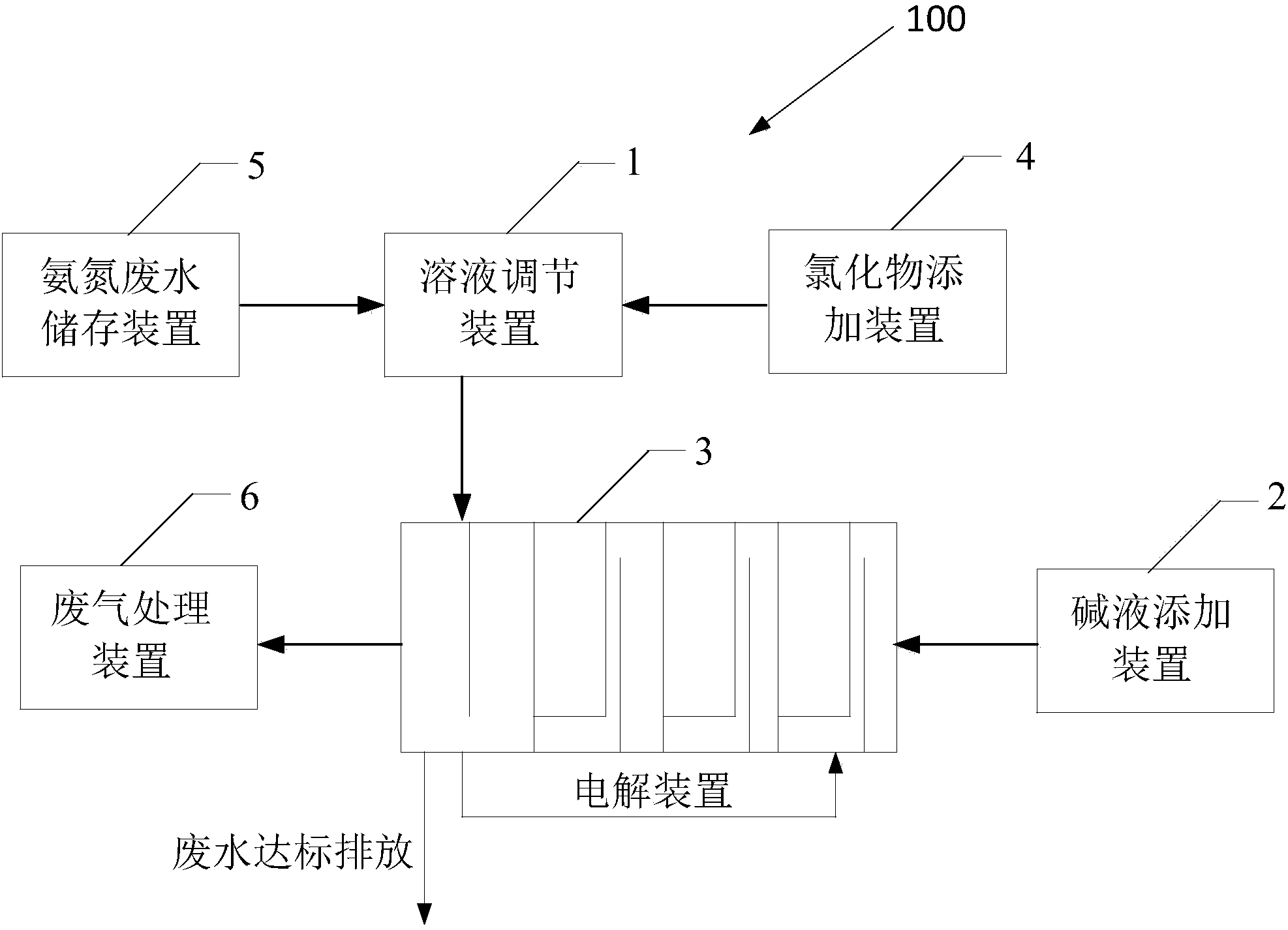

本实用新型是这样实现的，一种氨氮废水处理装置，包括用于调节待处理氨氮废水中氯离子含量达到预设值的溶液调节装置、用于对调节氯离子含量后的氨氮废水进行电解处理的电解装置及用于控制所述电解装置中废水溶液pH值的碱液添加装置，所述溶液调节装置、碱液添加装置分别与所述电解装置连接。
进一步地，所述氨氮废水处理装置还包括用于向所述溶液调节装置中废水溶液提供氯离子的氯化物添加装置，所述氯化物添加装置与所述溶液调节装置连接。
进一步地，所述氨氮废水处理装置还包括用于储存氨氮废水，并将所述氨氮废水排入到所述溶液调节装置中的氨氮废水储存装置，所述氨氮废水储存装置与所述溶液调节装置连接。
进一步地，所述电解装置包括阳极板和阴极板，所述阴极板和阳极板并排排列。
进一步地，所述电解装置包括出气口和出水口。
进一步地，所述氨氮废水处理装置还包括用于对所述电解装置产生的气体进行处理的废气处理装置，所述废气处理装置与所述出气口连接。
进一步地，所述电解装置为循环电解槽，所述循环电解槽包括循环缸，所述循环缸内设有用于探测所述循环缸中溶液的pH值的pH探头。
进一步地，所述循环缸内设有用于检测所述循环缸中溶液的氨氮含量的氨氮检测装置。
进一步地，所述循环缸内设有用于对所述循环缸中溶液的温度进行测定的温度计。
进一步地，所述循环缸内设有用于对所述循环缸中溶液进行冷却的冷却装置。
本实用新型与现有技术相比，有益效果在于：本实用新型提供的氨氮废水处理装置，利用电解装置对氨氮废水溶液直接进行电催化处理，能够适应处理各种浓度的含氨氮废水、且去除氨氮的效果稳定;而且不受环境因素的制约，能量效率高，反应条件温和，并且设备简单，操作简便;在电催化处理过程中不会或极少产生副产物，氨氮废水经电催化氧化法转化成的氮气可以直接排放到大气中，不会或极少产生二次污染;同时利用碱液添加装置对电解装置中的氨氮废水的pH进行控制，不仅使电催化过程顺利进行，而且可以保持很高的效率。此外，只需添加少量药剂即可调节pH，避免了化学药剂而引起的二次污染问题，并且给废水回收利用创造了有利条件。
