申请日2016.08.05
公开(公告)日2017.03.22
IPC分类号C02F9/10
摘要
本实用新型属于废水处理技术领域且公开了一种纸箱厂废水净化设备，包括防渗底板、过滤板、工作箱、储水池、水泵、废水池、加热棒，所述防渗底板一侧设置有废水池以及设置在废水池一侧的支撑板，所述支撑板一侧设置有水泵以及设置在水泵一侧的发电机，所述发电机一侧设置有输水管以及设置在输水管一侧的工作箱，所述工作箱内部设置有过滤板以及设置在过滤板一侧的加热棒，所述加热棒一侧设置有防锈蚀底板以及设置在防锈蚀底板一侧的储水池。本实用新型通过设置过滤板、活性碳层和加热棒，结构简单，设计巧妙，净化水质效果好，同时，能够将净化后的水质进行储藏，便于下一步的生产工作。
权利要求书

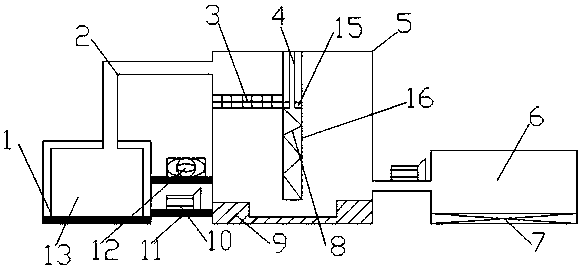

1.一种纸箱厂废水净化设备，包括防渗底板(1)、过滤板(3)、工作箱(5)、储水池(6)、水泵(10)、废水池(13)、加热棒(16)，其特征在于，所述防渗底板(1)一侧设置有废水池(13)以及设置在废水池(13)一侧的支撑板(11)，所述支撑板(11)一侧设置有水泵(10)以及设置在水泵(10)一侧的发电机(12)，所述发电机(12)一侧设置有输水管(2)以及设置在输水管(2)一侧的工作箱(5)，所述工作箱(5)内部设置有过滤板(3)以及设置在过滤板(3)一侧的加热棒(16)，所述加热棒(16)一侧设置有防锈蚀底板(9)以及设置在防锈蚀底板(9)一侧的储水池(6)，所述过滤板(3)上设置有过滤栅格(14)，所述加热棒(16)内部设置有导电棒(4)以及设置在导电棒(4)一侧的绝缘盖(15)，所述绝缘盖(15)一侧设置有电阻丝(8)，所述储水池(6)底部设置有活性碳层(7)，所述储水池(6)和废水池(13)与工作箱(5)通过输水管(2)连接。
说明书
一种纸箱厂废水净化设备
技术领域
本实用新型涉及一种纸箱厂水处理装置，具体涉及一种纸箱厂废水净化设备，属于废水处理技术领域。
背景技术
纸箱厂为大型的工业产业，其每天产生的废水量十分惊人，因为污水处理设备投资和运行维护费用都很高，污水处理几乎是纸上谈兵，因为处理工艺针对性不强或不匹配，并且每次的生产都将用到大量的水，为此，我们提出一种纸箱厂废水净化设备。
实用新型内容
本实用新型要解决的技术问题克服现有的缺陷，提供一种纸箱厂废水净化设备，通过设置过滤板、活性碳层和加热棒，将产生的废水进行净化处理，净化成可以投入生产的工业用水，可以有效解决背景技术中的问题。
为了解决上述技术问题，本实用新型提供了如下的技术方案。
本实用新型提供一种纸箱厂废水净化设备，包括防渗底板、过滤板、工作箱、储水池、水泵、废水池、加热棒，所述防渗底板一侧设置有废水池以及设置在废水池一侧的支撑板，所述支撑板一侧设置有水泵以及设置在水泵一侧的发电机，所述发电机一侧设置有输水管以及设置在输水管一侧的工作箱，所述工作箱内部设置有过滤板以及设置在过滤板一侧的加热棒，所述加热棒一侧设置有防锈蚀底板以及设置在防锈蚀底板一侧的储水池，所述过滤板上设置有过滤栅格，所述加热棒内部设置有导电棒以及设置在导电棒一侧的绝缘盖，所述绝缘盖一侧设置有电阻丝，所述储水池底部设置有活性碳层，所述储水池和废水池与工作箱通过输水管连接。
本实用新型所达到的有益效果是：一种纸箱厂废水净化设备，结构简单，设计巧妙，净化水质效果好，同时，能够将净化后的水质进行储藏，便于下一步的生产工作。
