集装箱式光伏电站水处理系统

　　申请日2016.08.18

　　公开(公告)日2017.01.04

　　IPC分类号C02F9/04; C02F101/20; C02F103/06; C02F103/08

　　摘要

　　本发明公开了一种集装箱式光伏电站水处理系统，包括中控室、配电室、储电室、供电室、水净化室，所述中控室、配电室、储电室、供电室、水净化室均为集装箱，所有集装箱顶部均铺设有太阳能电池板，所有太阳能电池板均电连接至设置在储电室内的蓄电池组，蓄电池组通过配电室内的配电系统配电，并经过供电室内的电力控制系统、向中控室、水净化室供电;所述水净化室内部包括通过管路依次连接的原水沉淀罐、第一增压泵、超滤膜过滤装置、第二增压泵、纳滤膜过滤装置、加药罐、第三增压泵、中空纤维膜过滤装置、净水存储罐。本发明用以解决现有技术中在偏远地区不便进行水处理的问题，实现水处理及其发电装置易于携带的目的。

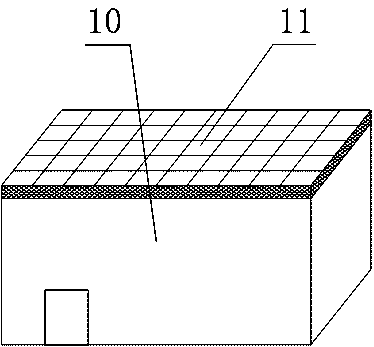

　　摘要附图



　　权利要求书

　　1.一种集装箱式光伏电站水处理系统，包括中控室、配电室、储电室、供电室、水净化室，其特征在于：所述中控室、配电室、储电室、供电室、水净化室均为集装箱(10)，所有集装箱(10)顶部均铺设有太阳能电池板(11)，所有太阳能电池板(11)均电连接至设置在储电室内的蓄电池组，蓄电池组通过配电室内的配电系统配电，并经过供电室内的电力控制系统、向中控室、水净化室供电;所述水净化室内部包括通过管路依次连接的原水沉淀罐(1)、第一增压泵(2)、超滤膜过滤装置(3)、第二增压泵(4)、纳滤膜过滤装置(5)、加药罐(6)、第三增压泵(7)、中空纤维膜过滤装置(8)、净水存储罐(9)。

　　2.根据权利要求1所述的一种集装箱式光伏电站水处理系统，其特征在于：所述电力控制系统包括抗电涌装置、接地装置、过载熔断装置。

　　3.根据权利要求1所述的一种集装箱式光伏电站水处理系统，其特征在于：所述太阳能电池板(11)与蓄电池组之间串联充电控制器，所述充电控制器位于储电室内。

　　说明书

　　一种集装箱式光伏电站水处理系统

　　技术领域

　　本发明涉及水处理领域，具体地说是涉及一种集装箱式光伏电站水处理系统。

　　背景技术

　　水是人类生存的必需品，从古至今，人类总是逐水而居。地球上不是什么地方都有水，也不是什么水都可以饮用，不少曾经有可饮用水的地方，或因过度用水，或因环境污染，也出现水荒。世界上数以万计的海岛，之所以无人居住，主要是因为岛上没有饮用水。此外对于边区建设、工程施工而言，水也是必须解决的问题。现有的野外用水大都使用化学处理方式，但是水的异味极其明显，且经化学处理的水不能长期存放。化学水处理方案只能解决城市用水。偏远地区由于地理不便、交通滞后等各种原因，难以远距离架设输水管线;同时对于野外科考人员、地质工作人员等野外作业队伍而言，现有的水处理装置难于携带，并且野外水处理需要使用柴油机发电，同样难于确保柴油携带充足，其野外用水始终是一个难题。

　　发明内容

　　本发明的目的在于提供一种集装箱式光伏电站水处理系统，以解决现有技术中在偏远地区不便进行水处理的问题，实现水处理及其发电装置易于携带的目的。

　　本发明通过下述技术方案实现：

　　一种集装箱式光伏电站水处理系统，包括中控室、配电室、储电室、供电室、水净化室，所述中控室、配电室、储电室、供电室、水净化室均为集装箱，所有集装箱顶部均铺设有太阳能电池板，所有太阳能电池板均电连接至设置在储电室内的蓄电池组，蓄电池组通过配电室内的配电系统配电，并经过供电室内的电力控制系统、向中控室、水净化室供电;所述水净化室内部包括通过管路依次连接的原水沉淀罐、第一增压泵、超滤膜过滤装置、第二增压泵、纳滤膜过滤装置、加药罐、第三增压泵、中空纤维膜过滤装置、净水存储罐。

　　针对现有技术中偏远地区由于地理位置不便、交通滞后等各种原因，难以远距离架设输电输水管线;同时对于野外科考人员、地质工作人员等野外作业队伍而言，现有的水处理装置难于搬运携带的问题，本发明提出一种集装箱式光伏电站水处理系统。本发明将发电系统及水处理系统均设置在集装箱内，集装箱搬运方便，且易于安装与拆解，利于野外的搬运与移动。所有集装箱顶部均铺设太阳能电池板，从而最大程度的增大发电量。利用太阳能电池板吸收太阳能进行发电，从而解决野外电力不通或柴油携带不足的问题，利用野外无尽的太阳能资源，避免需要携带大量的柴油及柴油发电机，同时达到节能环保的效果。太阳能电池板将太阳能转换为电能后输送至蓄电池组进行储存，蓄电池组设置在储电室内，蓄电池组通过配电室内的配电系统配电，并经过供电室内的电力控制系统、向中控室、水净化室供电。所述水净化室内部包括通过管路依次连接的原水沉淀罐、第一增压泵、超滤膜过滤装置、第二增压泵、纳滤膜过滤装置、加药罐、第三增压泵、中空纤维膜过滤装置、净水存储罐。原水沉淀罐内的水经第一增压泵增压输送至超滤膜过滤装置，超滤膜是孔径规格一致，额定孔径范围为0.01微米以下的现有微孔过滤膜。而最小细菌的体积都在0.02微米以上，因此细菌以及比细菌体积大得多的胶体、铁锈、悬浮物、泥沙、大分子有机物等都能被超滤膜过滤装置截留下来，从而实现第一步净化处理过程。从超滤膜过滤装置中输出的水分压力已经极大降低，因此设置第二增压泵，对处理过程中的水进行增压并输送至纳滤膜过滤装置，纳滤膜是允许溶剂分子或某些低分子量溶质或低价离子透过的一种现有的功能性半透膜，纳滤膜可以截留二价以上的离子和其他颗粒，所透过的只有水分子和一些一价的离子，因此通过纳滤膜能够高效的去除地下水、海水中的重金属离子、钙、镁二价离子等，使水质硬度满足饮用水要求，同时避免了使用化学方法如加入絮凝剂降低硬度造成的水质异味。经纳滤膜过滤装置过滤的水分进入加药罐内，工作人员可以根据需要通过加药罐上方的加料口加入各种处理剂，如根据当地原水的具体情况加入pH调节剂调整pH值至健康饮用水的范围内。加药罐内部设置搅拌装置，用于快速混合加入加药罐的药剂，提高加药效率。加药罐内的水经第三增压泵增压输出至中空纤维膜过滤装置。消毒副产物主要包括三卤甲烷、卤乙酸和可能的三氯乙醛氢氧化物。现有技术中的中空纤维膜对这三种消毒副产物的前体物的平均截留率分别为97%、94%和86%。能够极大程度的截留加药罐内加入药品时的残留物，从而进一步确保水处理性能的安全可靠。经过上述处理步骤后的水分最终进入净水存储罐内存储以待使用。本发明能够适用于地下水、海水、雨水、河流水等多种野外水分的深度处理，同时利用太阳能发电节能环保，通过集装箱式的结构设置，从而便于偏远地区的使用，方便工作人员将其放在车上即能实现轻松的携带，同时整体式的多个集装箱结构，也便于组装与拆解。

　　进一步的，所述电力控制系统包括抗电涌装置、接地装置、过载熔断装置。用于控制电路安全运行，避免电路轻易受损。

　　进一步的，所述太阳能电池板与蓄电池组之间串联充电控制器，所述充电控制器位于储电室内。充电控制器用于保护蓄电池、防止过量充电蓄电池受损。

　　本发明与现有技术相比，具有如下的优点和有益效果：

　　1、本发明一种集装箱式光伏电站水处理系统，将发电系统及水处理系统均设置在集装箱内，集装箱搬运方便，且易于安装与拆解，利于野外的搬运与移动;所有集装箱顶部均铺设太阳能电池板，利用太阳能电池板吸收太阳能进行发电，从而解决野外电力不通或柴油携带不足的问题;

　　2、本发明一种集装箱式光伏电站水处理系统，水净化室内部包括通过管路依次连接的原水沉淀罐、第一增压泵、超滤膜过滤装置、第二增压泵、纳滤膜过滤装置、加药罐、第三增压泵、中空纤维膜过滤装置、净水存储罐，适用于地下水、海水、雨水、河流水等多种野外水的深度处理。
