申请日2016.07.29
公开(公告)日2017.02.01
IPC分类号C02F9/14; C02F1/52; C02F1/36; C02F1/30
摘要
本实用新型涉及一种高效环保污水处理系统，污水池上设进水管，污水池与沉砂池连接，污水池内设分隔板，分隔板设粗格栅，污水池与沉砂池连接处设细格栅，沉砂池通过水泵与缺氧池连接，厌氧池与缺氧池、好氧池连接，缺氧池、厌氧池位于支撑台上，缺氧池在厌氧池上侧，厌氧池在好氧池上侧，好氧池与光处理池连接，光处理池上设光催化发生器，超声波处理池与光处理池、二次沉淀池连接，超声波处理池上设超声波发生器，二次沉淀池与消毒池连接，消毒池设出水管，沉砂池、缺氧池、厌氧池、好氧池和二次沉淀池分别通过支流管与总流管连接，总流管与贮泥池连接。本实用新型有益效果：通过多层次物理、化学作用，处理后的水质更好且过程更加节能环保。
权利要求书
1.一种高效环保污水处理系统，其特征在于：污水池(1)一端设置进水管(2)，污水池(1)另一端与沉砂池(3)连接，污水池(1)中部竖直设置分隔板(4)，分隔板(4)下部设置粗格栅(5)，污水池(1)与沉砂池(3)连接处设置细格栅(6)，沉砂池(3)通过水泵(7)与缺氧池(8)连接，缺氧池(8)下部与厌氧池(9)连接，厌氧池(9)下部与好氧池(10)连接，且缺氧池(8)、厌氧池(9)均位于支撑台(11)上，缺氧池(8)在厌氧池(9)上侧，厌氧池(9)在好氧池(10)上侧，好氧池(10)与光处理池(12)连接，光处理池(12)上设置光催化发生器(13)，光处理池(12)与超声波处理池(14)连接，超声波处理池(14)上设置超声波发生器(15)，超声波处理池(14)与二次沉淀池(16)连接，二次沉淀池(16)与消毒池(17)连接，消毒池(17)下部设置出水管(18)，沉砂池(3)、缺氧池(8)、厌氧池(9)、好氧池(10)和二次沉淀池(16)分别通过支流管(19)与总流管(20)连接，总流管(20)与贮泥池(21)连接。
2.如权利要求1所述的一种高效环保污水处理系统，其特征在于：所述的支流管(19)、总流管(20)均为不锈钢管。
说明书
一种高效环保污水处理系统
技术领域
本实用新型涉及环保技术领域，尤其涉及一种高效环保污水处理系统。
背景技术
目前城市生活污水排放已是城市水的主要污染源，城市生活污水处理是当前和今后城市节水和城市水环境保护工作的重要工作，所以要把处理生活污水设施的建设作为城市基础设施的重要内容，现有的污水处理设施存在污水处理效率低、治理后水质较差且消耗大的问题。
实用新型内容
本实用新型所要解决的技术问题是：提供一种高效环保污水处理系统，解决了现有的污水处理设施存在污水处理效率低、治理后水质较差且消耗大的问题。
本实用新型为解决上述提出的问题所采用的技术方案是：

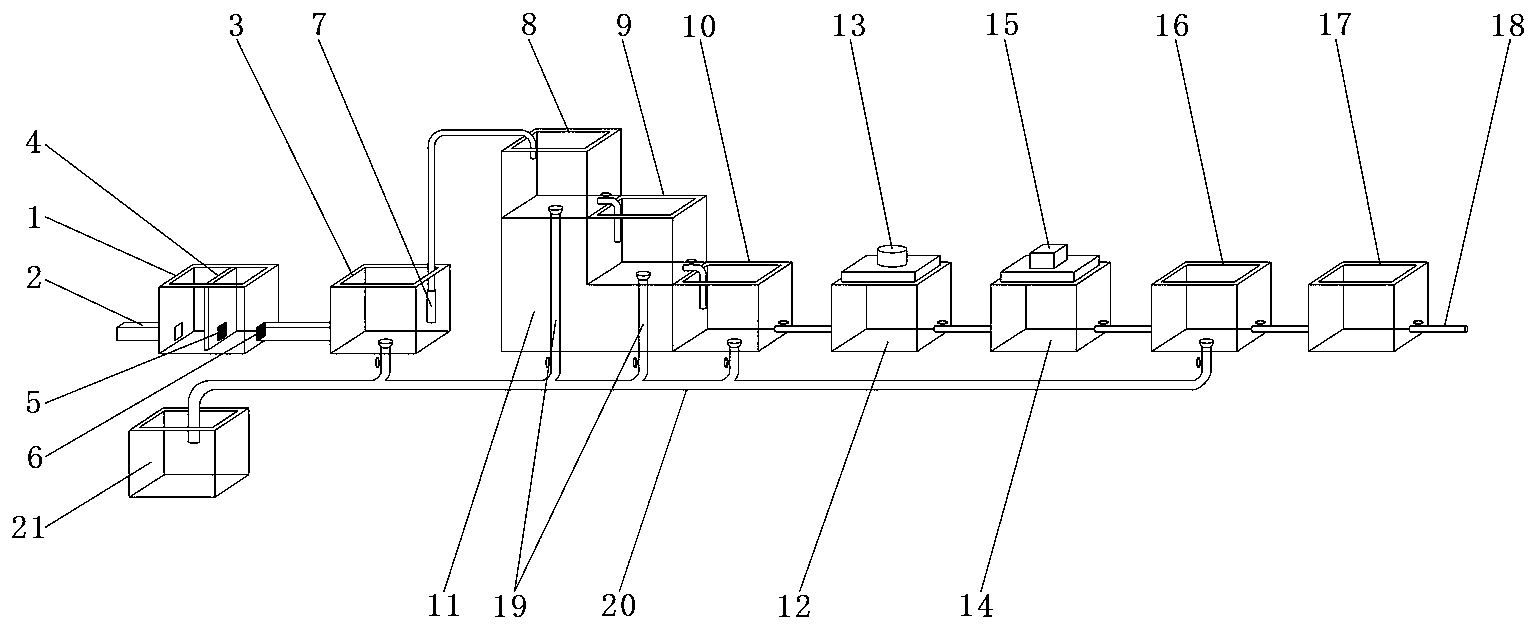

一种高效环保污水处理系统，污水池1一端设置进水管2，污水池1另一端与沉砂池3连接，污水池1中部竖直设置分隔板4，分隔板4下部设置粗格栅5，污水池1与沉砂池3连接处设置细格栅6，沉砂池3通过水泵7与缺氧池8连接，缺氧池8下部与厌氧池9连接，厌氧池9下部与好氧池10连接，且缺氧池8、厌氧池9均位于支撑台11上，缺氧池8在厌氧池9上侧，厌氧池9在好氧池10上侧，好氧池10与光处理池12连接，光处理池12上设置光催化发生器13，光处理池12与超声波处理池14连接，超声波处理池14上设置超声波发生器15，超声波处理池14与二次沉淀池16连接，二次沉淀池16与消毒池17连接，消毒池17下部设置出水管18，沉砂池3、缺氧池8、厌氧池9、好氧池10和二次沉淀池16分别通过支流管19与总流管20连接，总流管20与贮泥池21连接。
所述的支流管19、总流管20均为不锈钢管，结构强度大，使用寿命长。
本实用新型的有益效果在于：1、通过多层次物理催化分解和化学反应沉淀作用，使处理后的水质更好，且处理过程更加节能环保，有利于环境保护。2、支流管、总流管均为不锈钢管，结构强度大，使用寿命长。
