申请日2016.07.06
公开(公告)日2017.01.04
IPC分类号B01D29/52; B01D29/33
摘要
本实用新型属污水处理技术领域，尤其涉及一种负压污水过滤处理装置。它解决了现有技术成本高，过滤效果差等技术问题。本负压污水过滤处理装置包括污水收集桶，在污水收集桶的底部设有排污口，本装置还包括至少一根下端伸入至污水收集桶内的负压吸水管，在负压吸水管上连接有至少一个位于污水收集桶内的过滤筒组件，且当负压吸水管与负压源连通时能够迫使污水收集桶内的污水被过滤筒组件过滤从而将过滤后的水从负压吸水管排出。本实用新型的优点在于：设计更加合理，结构简单且制造成本低;其次，过滤效果好且过滤效率高。

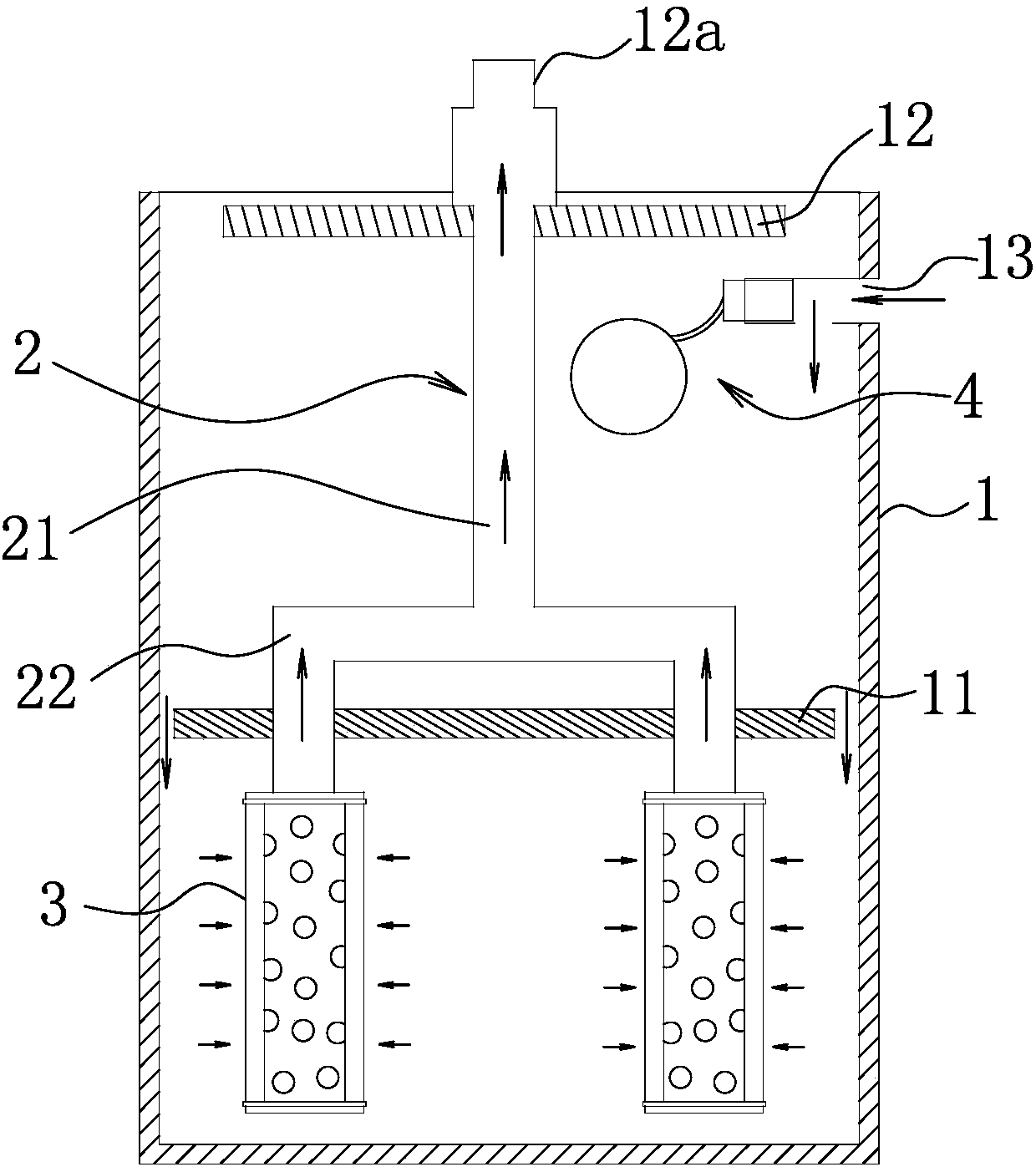

摘要附图
权利要求书
1.一种负压污水过滤处理装置，包括污水收集桶(1)，在污水收集桶(1)的底部设有排污口，其特征在于，本装置还包括至少一根下端伸入至污水收集桶(1)内的负压吸水管(2)，在负压吸水管(2)上连接有至少一个位于污水收集桶(1)内的过滤筒组件(3)，且当负压吸水管(2)与负压源连通时能够迫使污水收集桶(1)内的污水被过滤筒组件(3)过滤从而将过滤后的水从负压吸水管(2)排出。
2.根据权利要求1所述的负压污水过滤处理装置，其特征在于，所述的过滤筒组件(3)具有2-10个，且所述的过滤筒组件(3)并联设置。
3.根据权利要求1所述的负压污水过滤处理装置，其特征在于，所述的负压吸水管(2)或过滤筒组件(3)上设有位于污水收集桶(1)内的浮板(11)，且所述的浮板(11)外径小于污水收集桶(1)的内径。
4.根据权利要求1所述的负压污水过滤处理装置，其特征在于，所述的污水收集桶(1)上端具有能够将污水收集桶(1)上端部分封盖的盖板(12)，在盖板(12)上设有能与负压源连接的接头(12a)，所述的负压吸水管(2)上端通过可拆卸连接结构连接在接头(12a)上。
5.根据权利要求2所述的负压污水过滤处理装置，其特征在于，所述的负压吸水管(2)包括总管(21)和连接在总管(21)上的至少一根子管(22)，在每根子管(22)上分别连接有至少一个所述的过滤筒组件(3)。
6.根据权利要求1所述的负压污水过滤处理装置，其特征在于，所述的过滤筒组件(3)包括内筒体(31)且内筒体(31)的两端具有封闭板(32)，在内筒体(31)上设有若干与内筒体(31)内部连通的通孔(31a)，在内筒体(31)上套设有呈筒状的不锈钢金属过滤网(33)。
7.根据权利要求6所述的负压污水过滤处理装置，其特征在于，所述的不锈钢金属过滤网(33)内壁与内筒体(31)的外壁之间形成环形空间。
8.根据权利要求6所述的负压污水过滤处理装置，其特征在于，呈筒状的不锈钢金属过滤网(33)两端分别连接在内筒体(31)的封闭板(32)上。
9.根据权利要求1所述的负压污水过滤处理装置，其特征在于，所述的污水收集桶(1)顶部连接有污水进水管(13)，在污水进水管(13)的出水端连接有水位检测控制机构(4)。
10.根据权利要求9所述的负压污水过滤处理装置，其特征在于，所述的水位检测控制机构(4)包括弧形推杆(41)，所述的弧形推杆(41)一端连有浮球(42)，在弧形推杆(41)的另一端连接有当污水收集桶(1)内的水位上升至最高设定水位时能够将所述的污水进水管(13)出水端封堵的可移动堵头(43)。
说明书
负压污水过滤处理装置
技术领域
本实用新型属污水处理技术领域，尤其涉及一种负压污水过滤处理装置。
背景技术
织机厂一般从水河里抽水至高位蓄水池，然后通过水管将蓄水池中的水接到每台织机旁的小水桶中给织机提供水源。河水中一般含有水草、青苔、螺蛳、小鱼、小虾等杂物，而杂物会影响织机的喷水引纬，降低织机的工作效率，缩短织机的使用寿命。现有大部分织机厂对河污水的处理方法有：1、过滤机将河污水抽到蓄水池，这种方法虽然水杂质稍有改良，但费用高，滤渣清理麻烦，时间长了蓄水池中还会产生动植物和微生物。2、在蓄水池中加入大量的漂白粉，这种方法虽然能去除一部分的水草青苔等微生物，但在水池里加入大量的漂白粉，氯离子不但污染环境，也会加速机器腐蚀。为解决上述技术问题，人们进行了长期的探索，提出了各式各样的解决方案。
例如，中国专利文献公开了一种喷水织机自清理水处理结构,[申请号：201320335991.X],包括中空筒形的过滤筒，所述过滤筒在一驱动器驱动下做离心转动，所述过滤筒的一个端面的中心设置有污水进入管，所述过滤筒的筒壁上均布有向过滤筒外侧突出的锥体结构，所述锥体结构上设置有第一杂质滤网，所述锥体结构的锥顶设置有杂质收集管，所述杂质收集管的底部设置有杂质清除构件，该方案利用所述锥体结构的斜面配合所述过滤筒制造的离心力，使杂质不停留在所述锥体结构的所述第一杂质滤网上，使整个结构的过滤结构不被堵塞。
上述的方案虽存在着诸多优点，但是，该方案设备成本高，污水过滤效率低且过滤效果差。
实用新型内容
本实用新型的目的是针对上述问题，提供一种设计更合理，成本低且污水过滤效率高的负压污水过滤处理装置。
为达到上述目的，本实用新型采用了下列技术方案，本负压污水过滤处理装置包括污水收集桶，在污水收集桶的底部设有排污口，本装置还包括至少一根下端伸入至污水收集桶内的负压吸水管，在负压吸水管上连接有至少一个位于污水收集桶内的过滤筒组件，且当负压吸水管与负压源连通时能够迫使污水收集桶内的污水被过滤筒组件过滤从而将过滤后的水从负压吸水管排出。
在本申请中，通过在负压吸水管上连接有至少一个位于污水收集桶内的过滤筒组件，过滤筒组件有效的过滤了污水中的杂质，过滤效率高且过滤效果好，避免了污水中的杂质损坏织机。其次，本装置结构简单，成本低。
在上述的负压污水过滤处理装置中，所述的过滤筒组件具有2-10个，且所述的过滤筒组件并联设置。
在上述的负压污水过滤处理装置中，所述的负压吸水管或过滤筒组件上设有位于污水收集桶内的浮板，且所述的浮板外径小于污水收集桶的内径。
在上述的负压污水过滤处理装置中，所述的污水收集桶上端具有能够将污水收集桶上端部分封盖的盖板，在盖板上设有能与负压源连接的接头，所述的负压吸水管上端通过可拆卸连接结构连接在接头上。
在上述的负压污水过滤处理装置中，所述的负压吸水管包括总管和连接在总管上的至少一根子管，在每根子管上分别连接有至少一个所述的过滤筒组件。
在上述的负压污水过滤处理装置中，所述的过滤筒组件包括内筒体且内筒体的两端具有封闭板，在内筒体上设有若干与内筒体内部连通的通孔，在内筒体上套设有呈筒状的不锈钢金属过滤网。
在上述的负压污水过滤处理装置中，所述的不锈钢金属过滤网内壁与内筒体的外壁之间形成环形空间。
在上述的负压污水过滤处理装置中，呈筒状的不锈钢金属过滤网两端分别连接在内筒体的封闭板上。
在上述的负压污水过滤处理装置中，所述的污水收集桶顶部连接有污水进水管，在污水进水管的出水端连接有水位检测控制机构。
在上述的负压污水过滤处理装置中，所述的水位检测控制机构包括弧形推杆，所述的弧形推杆一端连有浮球，在弧形推杆的另一端连接有当污水收集桶内的水位上升至最高设定水位时能够将所述的污水进水管出水端封堵的可移动堵头。
与现有的技术相比，本负压污水过滤处理装置的优点在于：1、设计更加合理、过滤效率高，通过在负压吸水管上连接有至少一个位于污水收集桶内的过滤筒组件，其污水过滤效率高且过滤效果好。2、结构简单、制造成本低。3、实用性强，可满足企业需求。
