申请日2016.08.18
公开(公告)日2017.03.22
IPC分类号C02F9/04; C02F103/30
摘要
本实用新型提供了一种印染废水预处理装置，其包括通过管道连接的节能转鼓格栅系统、加药系统和平流沉砂调节系统;所述节能转鼓格栅系统包括多个节能转鼓格栅机、网格滤布走道、集水槽和排渣口;所述平流沉砂调节系统包括依次连通的混凝池、调节池和平流沉淀池;所述平流沉淀池中央设有排泥槽，通过一行车式刮泥机将泥沙集中排至该排泥槽中;所述节能转鼓格栅系统设于混凝池及调节池的上方;所述调节池共有两个，两个调节池之间设有一配水井。相比于现有技术，本实用新型所述的印染废水预处理装置能有效的拦截固体废弃物，去渣率可达85%;同时，其能高效调节废水pH值，减少对后续处理的冲击，节约药剂量并提高工作效率。

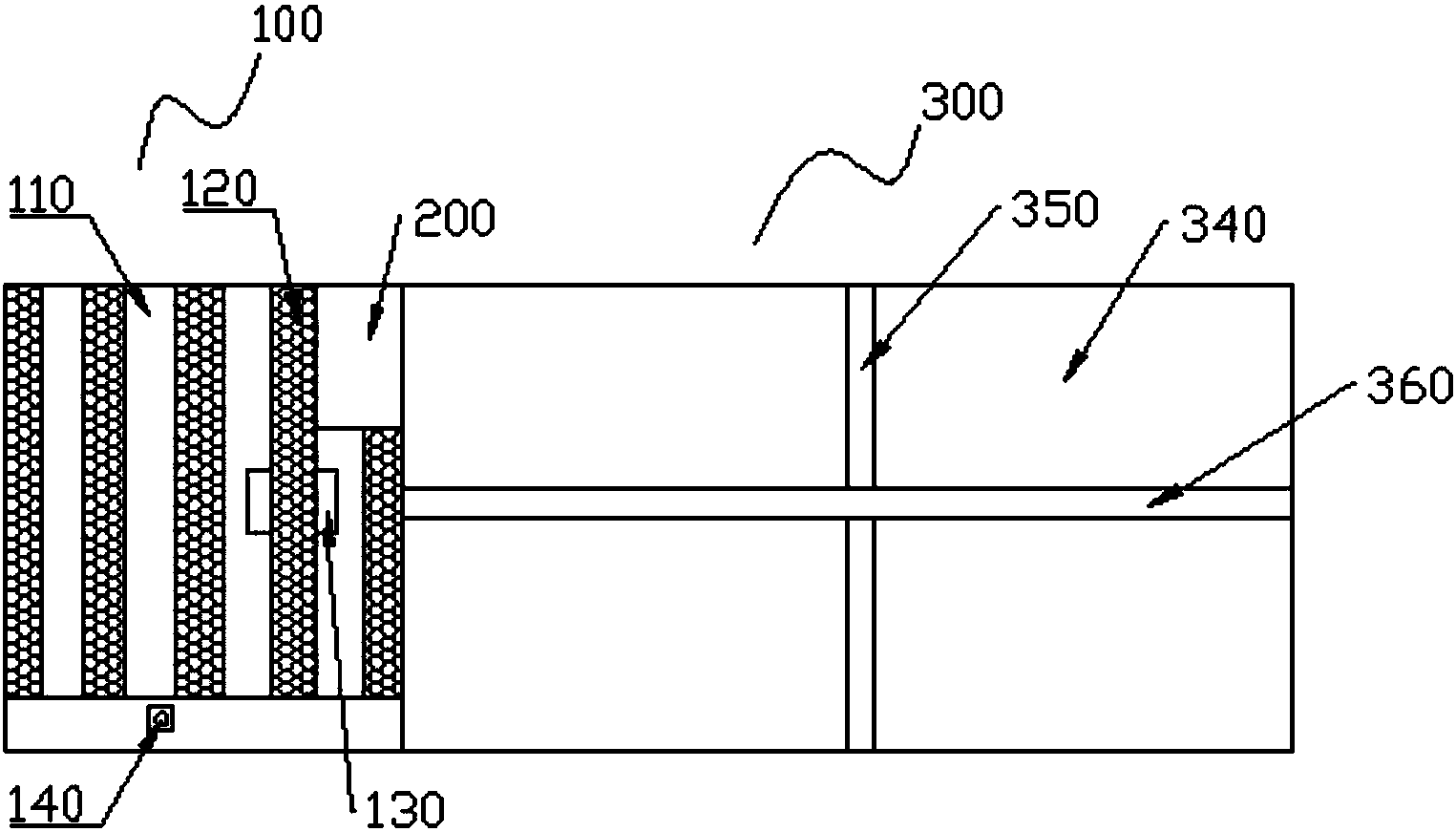

摘要附图
权利要求书
1.一种印染废水预处理装置，其特征在于：包括通过管道连接的节能转鼓格栅系统、加药系统和平流沉砂调节系统;所述节能转鼓格栅系统包括多个节能转鼓格栅机、网格滤布走道、集水槽和排渣口;所述平流沉砂调节系统包括依次连通的混凝池、调节池和平流沉淀池;所述平流沉淀池中央设有排泥槽，通过一行车式刮泥机将泥沙集中排至该排泥槽中;所述节能转鼓格栅系统设于混凝池及调节池的上方;所述调节池共有两个，两个调节池之间设有一配水井。
2.根据权利要求1所述的印染废水预处理装置，其特征在于：所述节能转鼓格栅机共设有48个，每24个为一组且两组并联连接。
3.根据权利要求1所述的印染废水预处理装置，其特征在于：所述节能转鼓格栅机共设有56个，每28个为一组且两组并联连接。
4.根据权利要求1所述的印染废水预处理装置，其特征在于：所述调节池为推流式调节池，每个调节池内划分为8格。
5.根据权利要求1所述的印染废水预处理装置，其特征在于：所述节能转鼓格栅机的栅筒长1.85m，宽2.35m。
6.根据权利要求1所述的印染废水预处理装置，其特征在于：所述节能转鼓格栅机的玻璃纤维网格布长30m，宽1.6m，目数为55。
7.根据权利要求1所述的印染废水预处理装置，其特征在于：所述调节池的进水口处设有在线pH计。
说明书
一种印染废水预处理装置
技术领域
本实用新型涉及环保设备技术领域，尤其涉及一种印染废水预处理装置。
背景技术
印染废水具有水质复杂、水量波动大、高浓度、高色度、生化性差、难降解等特点，故处理该类废水应慎重考虑预处理措施，以便减轻后续处理负荷，提高出水质量。
然而，现有的印染废水处理系统中，对印染废水预处理较为不重视，主要采用单一粗格栅和沉淀池等进行预处理，这样仅能处理部分的杂质，对后续生化处理带来较大冲击，不利于微生物的生长，同时还增加了企业成本。
实用新型内容
本实用新型在于克服现有技术的缺点于不足，提供一种运行稳定、高效的印染废水预处理装置，其既能有效拦截固体废弃物，调节污水pH值，同时还能利用回用水对设备进行清洗，节约水资源。
为了达到上述目的，本实用新型采用以下技术方案：一种印染废水预处理装置，包括通过管道连接的节能转鼓格栅系统、加药系统和平流沉砂调节系统;所述节能转鼓格栅系统包括多个节能转鼓格栅机、网格滤布走道、集水槽和排渣口;所述平流沉砂调节系统包括依次连通的混凝池、调节池和平流沉淀池;所述平流沉淀池中央设有排泥槽，通过一行车式刮泥机将泥沙集中排至该排泥槽中;所述节能转鼓格栅系统设于混凝池及调节池的上方;所述调节池共有两个，两个调节池之间设有一配水井。
进一步地，所述节能转鼓格栅机共设有48个，每24个为一组且两组并联连接。
进一步地，所述节能转鼓格栅机共设有56个，每28个为一组且两组并联连接。
进一步地，所述调节池为推流式调节池，每个调节池内划分为8格。
进一步地，所述节能转鼓格栅机的栅筒长1.85m，宽2.35m。
进一步地，所述节能转鼓格栅机的玻璃纤维网格布长30m，宽1.6m，目数为55。
进一步地，所述调节池的进水口处设有在线pH计。
相比于现有技术，本实用新型所述的印染废水预处理装置能有效的拦截固体废弃物，去渣率可达85%;同时，其能高效调节废水pH值，减少对后续处理的冲击，节约药剂量并提高工作效率。
为了更好地理解和实施，下面结合附图详细说明本实用新型。
