申请日2016.06.24
公开(公告)日2016.09.28
IPC分类号C02F9/14
摘要

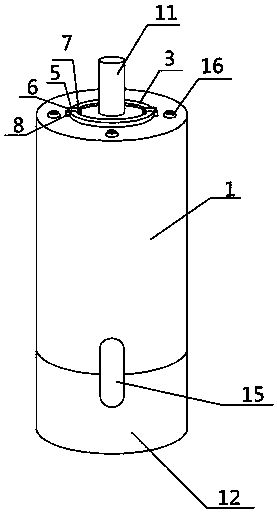

本发明公开了一种竖式污水处理罐，包括罐体和UV灯室，罐体顶部设有进水管和排风口，罐体外侧底部设有导流管，导流管另一端与UV灯室连通，UV灯室上设有出水管，罐体内设有筒式格栅层和覆盖在内壁上的填料层，填料层上端设有圈形轨道，圈形轨道穿出罐体顶部并于设置在罐体顶部的轨道转动装置配合，而格栅层外侧表面上设有搅拌叶片，通过轨道转动装置带动格栅层绕周向转动从而达到搅拌污水的效果，而在罐体内底面上设有曝气圆环，曝气圆环通过设置在罐体内底面上的进气管与设置在罐体外壁上的鼓风机连通，通过鼓风机将外部空气送入曝气圆环进行曝气作业;本装置结构紧凑，占地面积较小，利用大面积的生物膜和格栅能够高效的处理污水。
摘要附图
权利要求书
1.一种竖式污水处理罐，包括罐体(1)，其特征在于：所述的罐体(1)顶部设有轨道转动装置，罐体(1)内设有格栅层(2)，格栅层(2)上端设有圈形轨道(3)，圈形轨道(3)穿出罐体(1)顶部并与轨道转动装置配合，罐体(1)下部还设有UV灯室(12)，罐体(1)顶部中心位置设有进水管(11)，进水管(11)伸入罐体(1)内部，进水管(1)出水端设置在格栅层(3)内，罐体(1)外壁下部设有导流管(15)，导流管(15)一端与罐体(1)连通，另一端与UV灯室(12)上部连通。
2.根据权利要求1所述的一种竖式污水处理罐，其特征在于：所述的UV灯室(12)内部设有UV灯架(13)，UV灯架(13)上设有UV灯管(14)，UV灯室(12)内壁上设有流速调节器(17)，UV灯室(12)外壁上还设有出水管(18)，流速调节器(17)与出水管(18)连通。
3.根据权利要求1或2任一项所述的竖式污水处理罐，其特征在于：所述的罐体(1)内壁上设有填料层(4)。
4.根据权利要求1或2任一项所述的竖式污水处理罐，其特征在于：所述的轨道转动装置包括传电机箱(5)、皮带(6)和转动装置，电机箱(5)固定在罐体(1)顶部，电机箱(5)下部设有弧形通道，圈形轨道(4)穿过电机箱(5)的弧形通道，电机箱(5)两侧开有开口，通过设置在电机箱(5)内的皮带(6)与转动装置连接。
5.根据权利要求4所述的一种竖式污水处理罐，其特征在于：所述的转动装置为包括转动轴(7)和转动轮(8)，转动轴(7)固定在转动轮(8)顶部，转动轴(7)上套有皮带(6)，而转动轮(7)贴合在圈形轨道(3)的侧面。
6.根据权利要求1或2任一项所述的竖式污水处理罐，其特征在于：所述的格栅层(2)底部设有转动底座(9)。
7.根据权利要求6所述的一种竖式污水处理罐，其特征在于：所述的格栅层(2)上设有搅拌叶片(10)。
8.根据权利要求1或2任一项所述的竖式污水处理罐，其特征在于：所述的罐体(1)外壁上设有鼓风机(21)，罐体(1)内底部设有曝气圆环(20)，鼓风机(21)通过进气管(19)与曝气圆环(20)连通。
9.根据权利要求1或2任一项所述的竖式污水处理罐，其特征在于：所述的罐体(1)顶部设有排风口(16)。
说明书
一种竖式污水处理罐
技术领域
本发明属于污水处理设备，具体涉及一种竖式污水处理罐。
背景技术
现有的利用生物膜或者生物曝气法进行污水处理的设备大都占地较大，管路设计和损耗较多，能耗较大，不适用一些小型的污水处理情况，而使用曝气法进行污水处理的设备大都单独设置搅拌装置或者没有设置，不仅降低了空间利用率，且使得污水处理效率降低。
发明内容
为了解决上述现有技术方案的问题，本发明提供一种一体式的竖式污水处理罐。
本发明通过下述技术方案实现：
一种竖式污水处理罐，包括罐体，所述的罐体顶部设有轨道转动装置，罐体内设有格栅层，格栅层上端设有圈形轨道，圈形轨道穿出罐体顶部并与轨道转动装置配合，罐体下部还设有UV灯室，所述的罐体顶部中心位置设有进水管，进水管伸入罐体内部，进水管出水端设置在格栅层内，罐体外壁下部设有导流管，导流管一端与罐体连通，另一端与UV灯室上部连通格栅层为筒形细格，能够将进水中的颗粒和悬浮物过滤掉，而通过轨道转动装置带动圈形轨道，从而带动格栅层在罐体内进行周向转动，通过罐体处理后的污水再进入UV灯室内进行杀菌消毒，紫外线消毒原理是利用其较强的化学效应，使用能容易穿透生物细胞壁的，波长280～200nm的紫外线照射待消毒物品，破坏生物机体细胞中的DNA(脱氧核糖核酸)或RNA(核糖核酸)的分子结构，细胞死亡，从而达到杀灭细菌的消毒效果;另外，在紫外线照射下，空气中氧气生成臭氧，并分解出氧离子亦同时起消毒空气作用，从而进一步提高了出水水质，减少水中的细菌微生物以达到更高的排放标准。进水管流出的污水进入格栅层内部的空间内，然后通过格栅的过滤进而穿过格栅层进行下一步净化，减少污水水力流失。
进一步地，所述的UV灯室内部设有UV灯架，UV灯架上设有UV灯管UV灯室内壁上设有流速调节器，UV灯室外壁上还设有出水管，流速调节器与出水管连通;UV灯消毒时，当UV灯的辐射功率一定，被照消毒物停留时间愈久，离杀菌灯管愈近杀菌效果愈好，所以利用流速调节器控制UV灯室内的污水排出的速率来控制污水停留时间，以达到最佳的消毒效果。
进一步地，所述的罐体内壁上设有填料层;填料层上采用聚乙烯和陶瓷混合填料，填料上挂有生物膜，通过生物膜进行污水处理。
进一步地，所述的轨道转动装置包括传电机箱、皮带和转动装置，电机箱固定在罐体顶部，电机箱下部设有弧形通道，圈形轨道穿过电机箱的弧形通道，电机箱两侧开有开口，通过设置在电机箱内的皮带与转动装置连接;通过电机箱内的电机带动皮带，然后带动转动装置进行转动。
进一步地，所述的转动装置为包括转动轴和转动轮，转动轴固定在转动轮顶部，转动轴上套有皮带，而转动轮贴合在圈形轨道的侧面;电机箱两侧的皮带带动两个转动轴作方向相反的周向转动，转动轴带动转动轮使得两个转动轮通过紧贴圈形轨道产生摩擦力进而带动圈形轨道绕圆心转动。
进一步地，所述的格栅层底部设有转动底座;转动底座和格栅层为活动连接，使得格栅层能够进行周向转动。
进一步地，所述的格栅层上设有搅拌叶片;格栅层能够进行周向转动，通过搅拌叶片进行搅拌作业，使得格栅层不仅具有过滤效果，还能起到搅拌的作用，增加了装置的空间利用率，减小了占地面积。
进一步地，所述的罐体外壁上设有鼓风机，罐体内底部设有曝气圆环，鼓风机通过进气管与曝气圆环连通;通过鼓风机将外界空气送入进气管然后进入曝气圆环进行曝气，曝气圆环可以均匀的曝气。
进一步地，所述的罐体顶部设有排风口。
本发明与现有技术相比，具有以下优点及有益效果：
(1)本装置结构紧凑，占地面积小，能够适应小规模的污水处理;
(2)本装置通过大面积的格栅和挂有生物膜的填料进行污水处理，具有高效的净化功能。
