申请日2016.06.17
公开(公告)日2016.11.16
IPC分类号E03B1/04; E03C1/12
摘要

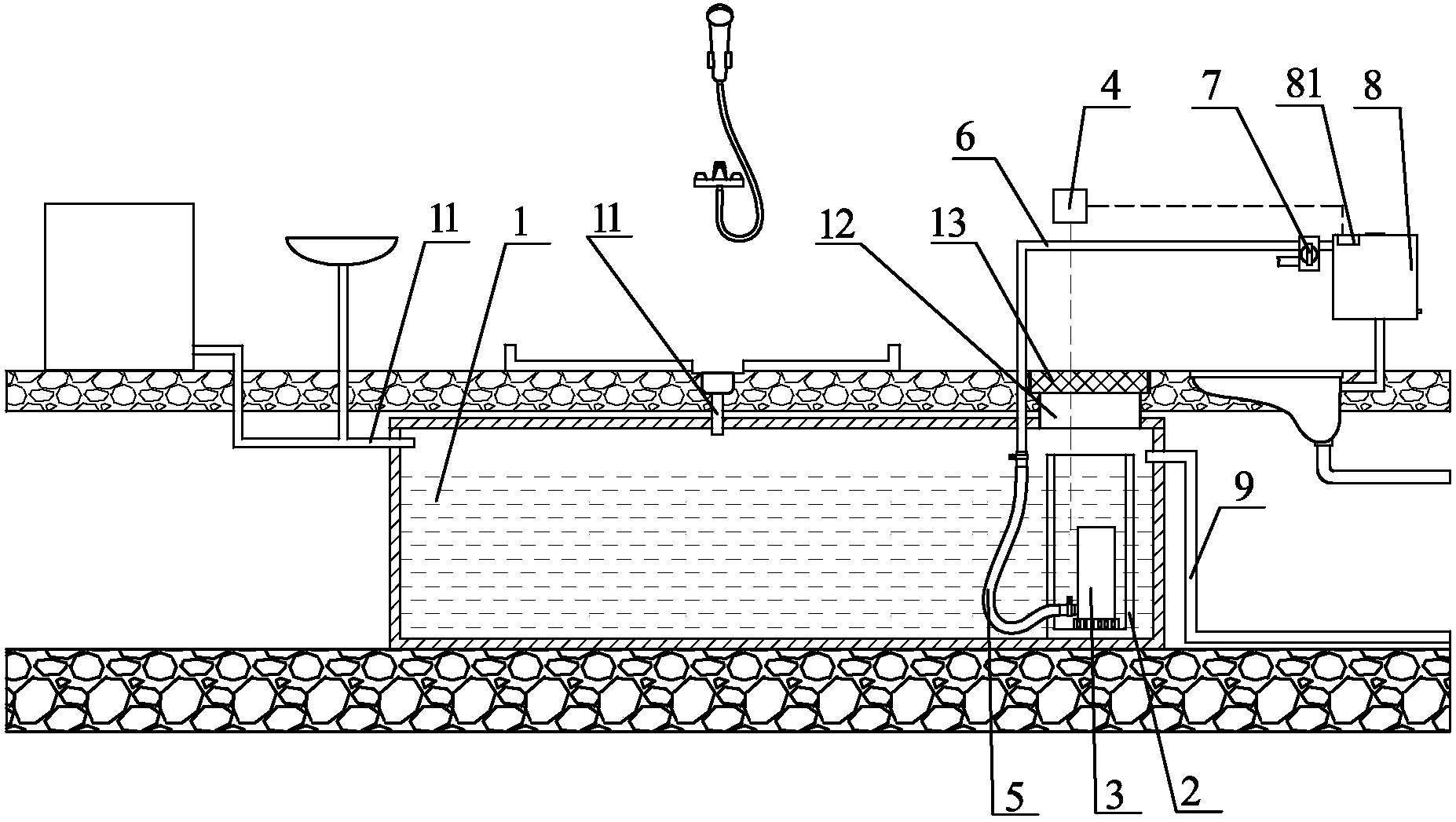

本实用新型涉及一种卫生间废水回收再利用装置，包括冲水马桶和储水箱，储水箱设置在卫生间地板的下方，储水箱上设有废水进管和溢流通气管，溢流通气管连接储水箱的上部，储水箱内部设有过滤框和潜水泵，潜水泵放置在过滤框内，潜水泵的出水口与三通阀门的一个进水口连接，三通阀门的另一个进水口与自来水管连接，三通阀门的出水口与冲水马桶的进水口连接，冲水马桶内设置有液位传感器，控制器均与潜水泵和液位传感器电连接，控制器根据液位传感器发来的信号控制潜水泵。本实用新型储水箱埋设在卫生间地板下面，不影响卫生间的空间和美观，储水箱的储水量大，大大提高了废水利用率，结构简单、成本低廉、自动化程度高。
权利要求书
1.一种卫生间废水回收再利用装置，包括冲水马桶和储水箱，其特征在于，所述储水箱设置在卫生间地板的下方，储水箱上设有废水进管和溢流通气管，溢流通气管连接储水箱的上部，储水箱内部设有过滤框和潜水泵，潜水泵放置在过滤框内，潜水泵的出水口与三通阀门的一个进水口连接，三通阀门的另一个进水口与自来水管连接，三通阀门的出水口与冲水马桶的进水口连接，冲水马桶内设置有液位传感器，控制器均与潜水泵和液位传感器电连接，控制器根据液位传感器发来的信号控制潜水泵。
2.根据权利要求1所述的卫生间废水回收再利用装置，其特征在于，卫生间废水回收再利用装置设有贯穿卫生间地板和所述储水箱的上壁的开口，所述开口在所述过滤框的正上方，所述开口的上部设有可拆卸的盖板。
说明书
一种卫生间废水回收再利用装置
技术领域
本实用新型涉及卫生洁具技术领域，尤其是一种卫生间废水回收再利用装置。
背景技术
我国人口众多，生活用水量非常大，而我国又是一个水资源贫乏的国家，水是不可再生的，又是地球上所有生物所必需的，水资源日趋紧张，几乎所有的大城市都面临缺水的状态，所以我们应该尽量爱护、保护我们有限的水资源。我们日常的洗漱水，包括洗脸、洗衣、洗澡等要消耗大量的洁净水，卫生间用水几乎占据了我们日常生活用水量的80%以上，我们日常洗漱用过的水直接流入下水管流走，而冲洗便器的水又全部用洁净的自来水，冲洗便器的用水量很大，这样就造成我们日常生活中大量水被浪费掉，水资源没有得到合理的利用，加剧了我们缺水的状况。因此，非常有必要提出一种废水回收再利用装置，以将洗漱水收集起来冲马桶，达到废水回收利用、节约水资源之目的。
现有的卫生间节水装置通常将储水箱悬挂在室内的墙上，影响室内空间和外观，水泵使用吸水泵，功率大、噪声大且效率低，影响环境和并且使用成本高。
发明内容
本实用新型提出了一种卫生间废水回收再利用装置，以提高废水回收利用效率、降低成本、提高环境的美观度和舒适性。
为了实现上述目的，本实用新型提供的卫生间废水回收再利用装置，包括冲水马桶和储水箱，其特征在于，所述储水箱设置在卫生间地板的下方，储水箱上设有废水进管和溢流通气管，溢流通气管连接储水箱的上部，储水箱内部设有过滤框和潜水泵，潜水泵放置在过滤框内，潜水泵的出水口与三通阀门的一个进水口连接，三通阀门的另一个进水口与自来水管连接，三通阀门的出水口与冲水马桶的进水口连接，冲水马桶内设置有液位传感器，控制器均与潜水泵和液位传感器电连接，控制器根据液位传感器发来的信号控制潜水泵。
本实用新型提供的卫生间废水回收再利用装置，储水箱埋设在卫生间地板下面，不影响卫生间的空间和美观，储水箱的储水量大，大大提高了废水利用率;冲水马桶与储水箱连接，由控制器根据液位传感器发来的信号控制潜水泵，结构简单、成本低廉、自动化程度高，并且具有耗电小、流量大、噪音小等优点，使用安全、安装和维护都很方便。
