申请日2016.06.17
公开(公告)日2016.11.16
IPC分类号C02F9/04
摘要
颜料污水处理装置，属于颜料污水处理技术领域。本实用新型包括污水原料储水罐、两个气动隔膜泵、药品供应综合水箱、板框压滤机和净水储水箱，污水原料储水罐的顶部设有通过控制阀控制的进口，污水原料储水罐底部的出口通过其中一个气动隔膜泵连至药品供应综合水箱的箱体中，药品供应综合水箱的上端设有多个供应药品的药箱，药箱通过控制阀控制供应药物，药品供应综合水箱的底部设有通过鼓风机送风的风管，风管表面设有多个风孔，药品供应综合水箱的出水口通过另外一个气动隔膜泵连至所述的板框压滤机，净水储水箱位于板框压滤机底部的出水口的下方，通过板框压滤机压滤的水进入净水储水箱中，净水储水箱通过变频恒压泵将水抽出循环利用。
权利要求书

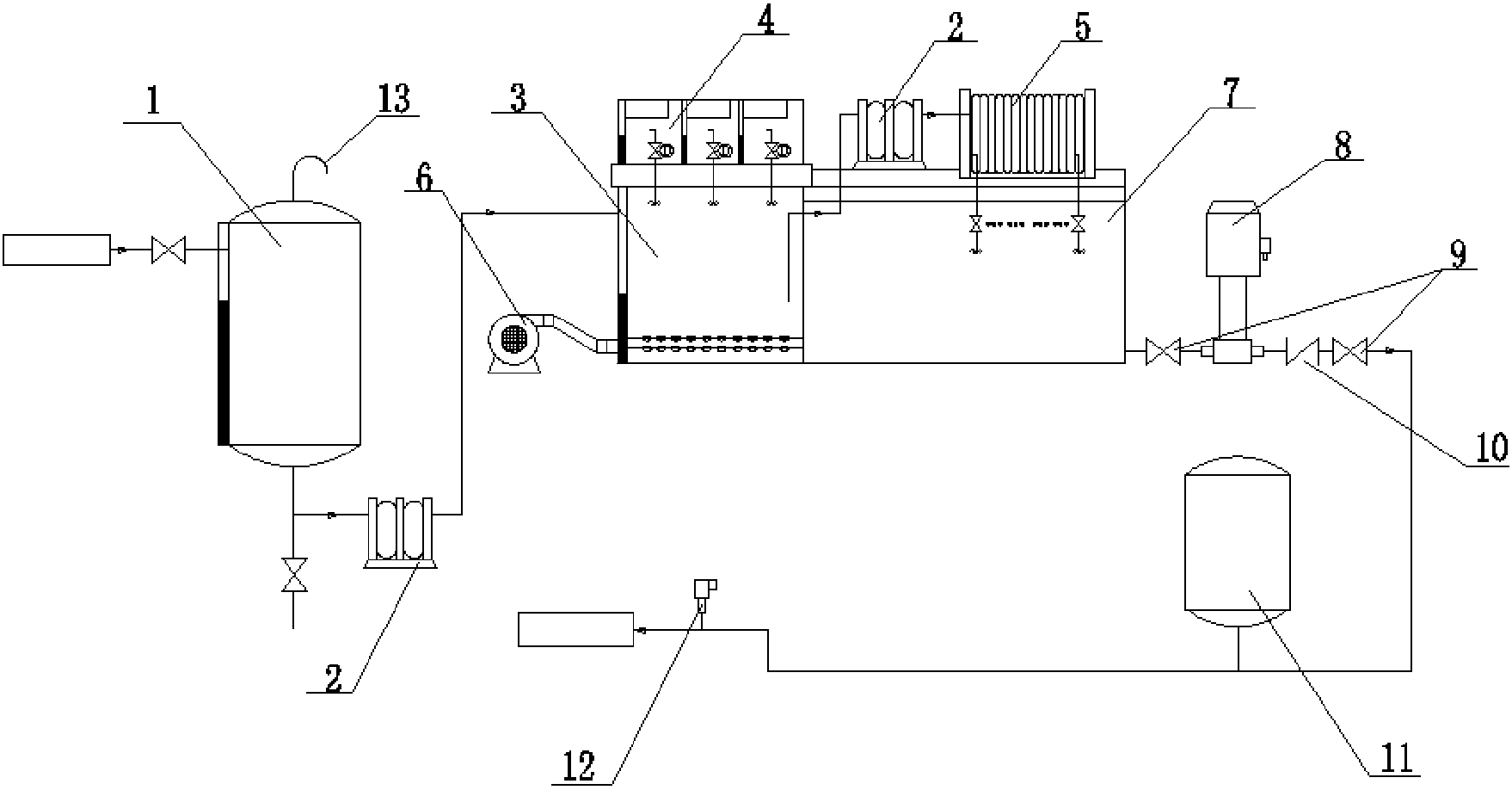

1.颜料污水处理装置，其特征在于：所述的颜料污水处理装置包括污水原料储水罐(1)、两个气动隔膜泵(2)、药品供应综合水箱(3)、板框压滤机(5)和净水储水箱(7)，所述的污水原料储水罐(1)的顶部设有通过控制阀控制的进口，污水原料储水罐(1)底部的出口通过其中一个所述的气动隔膜泵(2)连至所述的药品供应综合水箱(3)的箱体中，药品供应综合水箱(3)的上端设有多个供应药品的药箱(4)，药箱(4)通过控制阀控制供应药物，所述的药品供应综合水箱(3)的底部设有通过鼓风机(6)送风的风管，风管表面设有多个风孔，药品供应综合水箱(3)的出水口通过另外一个所述的气动隔膜泵(2)连至所述的板框压滤机(5)，所述的净水储水箱(7)位于板框压滤机(5)底部的出水口的下方，通过板框压滤机(5)压滤的水进入净水储水箱(7)中，净水储水箱(7)通过变频恒压泵(8)将水抽出循环利用。
2.根据权利要求1所述的颜料污水处理装置，其特征在于：所述的污水原料储水罐(1)顶部设有吸排气弯管(13)，污水原料储水罐(1)的侧部设有液压传感器。
3.根据权利要求2所述的颜料污水处理装置，其特征在于：所述的污水原料储水罐(1)的出口设有三通阀，一个出口连至所述的气动隔膜泵(2)，另一个出口通过排空阀连接排空管。
4.根据权利要求3所述的颜料污水处理装置，其特征在于：所述的净水储水箱(7)的出口处和变频恒压泵(8)的出口都设有手动控制阀(9)，从而便于调节水量，变频恒压泵(8)的出口还设有止回阀(10)。
5.根据权利要求4所述的颜料污水处理装置，其特征在于：通过所述的变频恒压泵(8)抽水连接的出水管上设有压力感应器(12)，出水管的中部与压力罐(11)连接。
说明书
颜料污水处理装置
技术领域
本实用新型属于颜料污水处理技术领域，尤其与一种颜料污水处理装置。
背景技术
专利CN1201760A公开了利用热能的含颜料废水的电解方法，该方法将废水 加热到60-120℃同时进行电解，然后采用活性碳过滤塔或砂滤器处理。在常温或高温下进入常规的酸化水解 池，在厌氧/兼氧条件下，高浓度有机废水中的大分子物质酸化水解为小分子物质， COD去除率35%左右。随后，废水先后进入第一级和第二级厌氧处理器。第一 级处理器有机负荷14-22kgCOD/(m3d)，停留时间50h，COD去除率大于90%; 第二级处理器最大有机负荷5-6kgCOD/(m3d)，停留时间60h，有机物去除率60 %。随后进入好氧处理器，24h的污泥停留时间，出水COD<100mg/L。然而该方法由于需要加热，能耗大，而且出水水质较差，因此颜料污水的处理效果还是达不到理想的效果，因此本专利申请人研究开发了一种颜料污水处理装置。
实用新型内容
针对上述背景技术存在的问题，本实用新型旨在提供一种处理效果相对效果好的颜料污水处理装置。
为此，本实用新型采用以下技术方案：颜料污水处理装置，其特征是，包括污水原料储水罐、两个气动隔膜泵、药品供应综合水箱、板框压滤机和净水储水箱，所述的污水原料储水罐的顶部设有通过控制阀控制的进口，污水原料储水罐底部的出口通过其中一个所述的气动隔膜泵连至所述的药品供应综合水箱的箱体中，药品供应综合水箱的上端设有多个供应药品的药箱，药箱通过控制阀控制供应药物，所述的药品供应综合水箱的底部设有通过鼓风机送风的风管，风管表面设有多个风孔，药品供应综合水箱的出水口通过另外一个所述的气动隔膜泵连至所述的板框压滤机，所述的净水储水箱位于板框压滤机底部的出水口的下方，通过板框压滤机压滤的水进入净水储水箱中，净水储水箱通过变频恒压泵将水抽出循环利用。
作为对上述技术方案的补充和完善，本实用新型还包括以下技术特征。
所述的污水原料储水罐顶部设有吸排气弯管，污水原料储水罐的侧部设有液压传感器。
所述的污水原料储水罐的出口设有三通阀，一个出口连至所述的气动隔膜泵，另一个出口通过排空阀连接排空管。
所述的净水储水箱的出口处和变频恒压泵的出口都设有手动控制阀，从而便于调节水量，变频恒压泵的出口还设有止回阀。
通过所述的变频恒压泵抽水连接的出水管上设有压力感应器，出水管的中部与压力罐连接，从而便于调节水压。
本实用新型可以达到以下有益效果：本实用新型将混有颜料的污水从入口进入污水原料储水罐，然后通过气动隔膜泵连至药品供应综合水箱，药箱根据污水的剂量加入对应量的药水出去颜料，然后经过去氟处理，处理后的污水经过压滤，压滤出的废渣经由渣出口排出，污水经由水出口排出。本实用新型去除水里的颜料效果好，免去了含有颜料的污水的后续处理的麻烦。
