申请日2016.06.23
公开(公告)日2016.12.07
IPC分类号C02F9/14
摘要
一种具有絮凝功能的养猪场用废水处理系统，包括过滤池，所述过滤池内从下至上依次设有一级滤网、二级滤网和三级滤网，一级滤网、二级滤网和三级滤网的网眼直径依次减小;过滤池顶部通过管道连接有絮凝池，所述絮凝池内设有转轴，转轴上布置有若干搅拌盘，搅拌盘的上表面和下表面均匀布置有若干搅拌叶片;所述絮凝池底部通过管道与好氧池顶部相连接，好氧池内设有好氧生物填料，好氧池内还布置有曝气管。本实用新型的有益效果是废水经过过滤、絮凝、好氧和厌氧处理后，废水得到有效的净化处理，能够直接排放，对生态环境的影响降到最小。本系统适用于养猪场的使用，其具有投入小和造价低等优点。

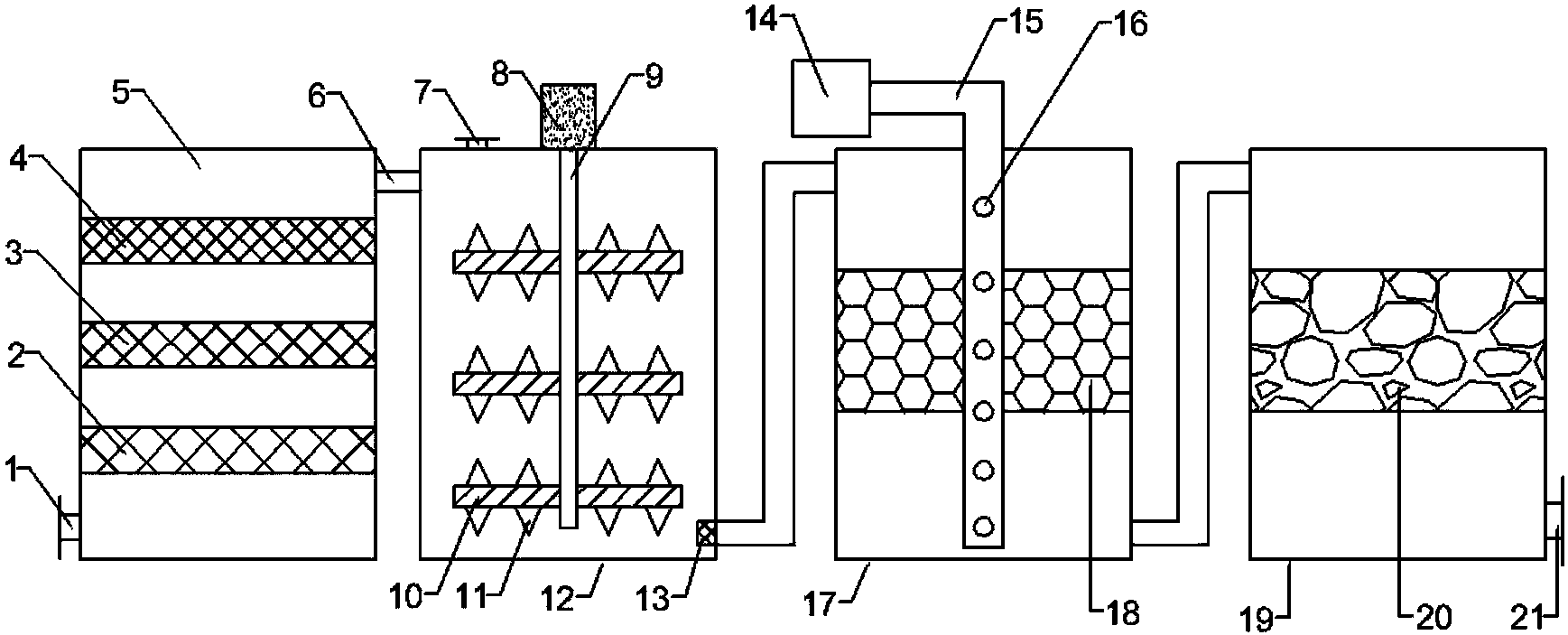

摘要附图
权利要求书
1.一种具有絮凝功能的养猪场用废水处理系统，包括过滤池，其特征在于，所述过滤池内从下至上依次设有一级滤网、二级滤网和三级滤网，一级滤网、二级滤网和三级滤网的网眼直径依次减小;过滤池顶部通过管道连接有絮凝池，所述絮凝池内设有转轴，转轴上布置有若干搅拌盘，搅拌盘的上表面和下表面均匀布置有若干搅拌叶片;所述絮凝池底部通过管道与好氧池顶部相连接，好氧池内设有好氧生物填料，好氧池内还布置有曝气管，曝气管竖直设置，曝气管上均匀布置有若干曝气孔，所述曝气管顶端与曝气机相连接;所述好氧池底部通过管道连接有厌氧池，厌氧池内布置有厌氧生物填料。
2.根据权利要求1所述的一种具有絮凝功能的养猪场用废水处理系统，其特征在于，所述过滤池底部设有进水口。
3.根据权利要求1所述的一种具有絮凝功能的养猪场用废水处理系统，其特征在于，所述转轴顶端与位于絮凝池上方的电机相连接。
4.根据权利要求1或3所述的一种具有絮凝功能的养猪场用废水处理系统，其特征在于，所述絮凝池顶部设有加药口。
5.根据权利要求4所述的一种具有絮凝功能的养猪场用废水处理系统，其特征在于，所述絮凝池与好氧池连通的管道内设有四级滤网。
6.根据权利要求1所述的一种具有絮凝功能的养猪场用废水处理系统，其特征在于，所述厌氧池底部设有出水口。
说明书
一种具有絮凝功能的养猪场用废水处理系统
技术领域
本实用新型涉及养猪技术领域，具体涉及一种具有絮凝功能的养猪场用废水处理系统。
背景技术
养殖业是农业生产的一个重要组成部分，特别是养猪业，既能够使农民增加收益，又为人民生活提供了肉类食品，同时为食品工业提供了原料，是一项非常重要的民生产业。养猪行业由来已久，现在，猪肉已经成为家家户户餐桌上必不可少的食物之一。
在养猪场里，常常需要利用大量的清水对猪舍进行冲洗，从而保证猪的生长环境。而冲洗后水与猪粪便混合后，则会对猪粪便进行稀释，不便于对猪粪便的利用，所以这类水一般都直接排放，直接排放导致的后果则是对生态环境造成了严重的破坏。
实用新型内容
本实用新型的目的在于提供一种具有絮凝功能的养猪场用废水处理系统，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种具有絮凝功能的养猪场用废水处理系统，包括过滤池，所述过滤池内从下至上依次设有一级滤网、二级滤网和三级滤网，一级滤网、二级滤网和三级滤网的网眼直径依次减小;过滤池顶部通过管道连接有絮凝池，所述絮凝池内设有转轴，转轴上布置有若干搅拌盘，搅拌盘的上表面和下表面均匀布置有若干搅拌叶片;所述絮凝池底部通过管道与好氧池顶部相连接，好氧池内设有好氧生物填料，好氧池内还布置有曝气管，曝气管竖直设置，曝气管上均匀布置有若干曝气孔，所述曝气管顶端与曝气机相连接;所述好氧池底部通过管道连接有厌氧池，厌氧池内布置有厌氧生物填料。
作为本实用新型进一步的方案：所述过滤池底部设有进水口。
作为本实用新型再进一步的方案：所述转轴顶端与位于絮凝池上方的电机相连接。
作为本实用新型再进一步的方案：所述絮凝池顶部设有加药口。
作为本实用新型再进一步的方案：所述絮凝池与好氧池连通的管道内设有四级滤网。
作为本实用新型再进一步的方案：所述厌氧池底部设有出水口。
本实用新型的有益效果是废水经过过滤、絮凝、好氧和厌氧处理后，废水得到有效的净化处理，能够直接排放，对生态环境的影响降到最小。本系统适用于养猪场的使用，其具有投入小和造价低等优点。
