申请日2016.06.23
公开(公告)日2016.11.23
IPC分类号E03C1/12; E03B1/04; E03C1/182; C02F9/12
摘要

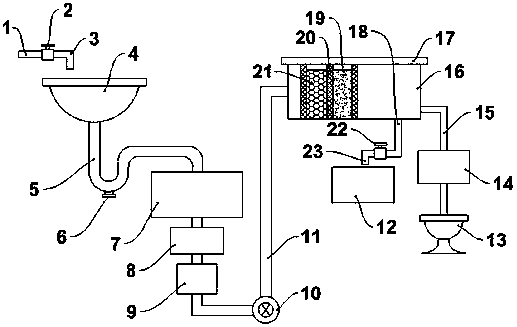

本实用新型公开了一种生活废水回用装置，包括洗漱台和水槽，所述洗漱台的上方设有自来水管，自来水管的右端与第一水龙头连接，洗漱台的出水管连接有U形密封管，U形密封管的另一端依次连接有沉淀过滤器、油水分离器和PH值调节器，PH值调节器的出水口连接有导水管，导水管的另一端连接于水槽的左侧中部，水槽的右侧底部设有第一排水管，第一排水管的另一端与马桶的马桶储水容器相连，水槽的底部右端还设有第二排水管，第二排水管的另一端与第二水龙头连接，第二水龙头的下方还设有拖布池。本实用新型结构简单，清理维护方便，可进行生活废水的有效回收再利用，节约了资源。
摘要附图
权利要求书
1.一种生活废水回用装置，包括洗漱台、沉淀过滤器、油水分离器、PH值调节器、拖布池、马桶、马桶储水容器和水槽，其特征在于，所述洗漱台的上方设有自来水管，自来水管的右端与第一水龙头连接，所述洗漱台的出水管连接有U形密封管，U形密封管的另一端与沉淀过滤器的入水口连接，沉淀过滤器的出水口与油水分离器的入水口连接，油水分离器的出水口与PH值调节器的入水口连接，PH值调节器的出水口连接有导水管，导水管上设有水泵，导水管的另一端连接于水槽的左侧，所述水槽的顶部配合设有密封盖，水槽的内部左侧分别填装有磁石和沸石，所述磁石和沸石之间、磁石的左侧以及沸石的右侧均设有网状隔板，所述水槽的右侧底部设有第一排水管，第一排水管的另一端与马桶的马桶储水容器相连，所述水槽的底部右端还设有第二排水管，第二排水管的另一端与第二水龙头连接，所述第二水龙头的下方还设有拖布池。
2.根据权利要求1所述的生活废水回用装置，其特征在于，所述U形密封管的底端设置有清理口。
3.根据权利要求1所述的生活废水回用装置，其特征在于，所述磁石位于沸石的左侧。
4.根据权利要求1所述的生活废水回用装置，其特征在于，所述导水管的另一端连接于水槽的左侧中部。
5.根据权利要求1所述的生活废水回用装置，其特征在于，所述自来水管和第一水龙头的连接处安装有第一阀门。
6.根据权利要求1所述的生活废水回用装置，其特征在于，所述第二水龙头和第二排水管的连接处安装有第二阀门。
说明书
一种生活废水回用装置
技术领域
本实用新型涉及生活废水回收领域，具体是一种生活废水回用装置。
背景技术
水是生命的源泉，是人类赖以生存和发展的最重要物质资源之一。目前，人们的生活用水量越来越高，特别是在生活中在洗菜、洗漱方面，在冲洗蔬菜瓜果时会将依然干净的水直接排放，造成水资源的浪费。生活废水本可以回收用来冲洗厕所、浇花草等，可是没有利用起来，而白流掉，宝贵的水资源利用率太低了。然而，现有的废水回收再利用装置普遍存在造价高，结构复杂，清理维护不方便等问题，不利于居家使用。为此，我们提出了一种生活废水回用装置，以解决上述背景技术中提出的问题。
实用新型内容
本实用新型的目的在于提供一种生活废水回用装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种生活废水回用装置，包括洗漱台、沉淀过滤器、油水分离器、PH值调节器、拖布池、马桶、马桶储水容器和水槽，所述洗漱台的上方设有自来水管，自来水管的右端与第一水龙头连接，所述洗漱台的出水管连接有U形密封管，U形密封管的另一端与沉淀过滤器的入水口连接，沉淀过滤器的出水口与油水分离器的入水口连接，油水分离器的出水口与PH值调节器的入水口连接，PH值调节器的出水口连接有导水管，导水管上设有水泵，导水管的另一端连接于水槽的左侧，所述水槽的顶部配合设有密封盖，水槽的内部左侧分别填装有磁石和沸石，所述磁石和沸石之间、磁石的左侧以及沸石的右侧均设有网状隔板，所述水槽的右侧底部设有第一排水管，第一排水管的另一端与马桶的马桶储水容器相连，所述水槽的底部右端还设有第二排水管，第二排水管的另一端与第二水龙头连接，所述第二水龙头的下方还设有拖布池。
作为本实用新型进一步的方案：所述U形密封管的底端设置有清理口。
作为本实用新型进一步的方案：所述磁石位于沸石的左侧。
作为本实用新型进一步的方案：所述导水管的另一端连接于水槽的左侧中部。
作为本实用新型进一步的方案：所述自来水管和第一水龙头的连接处安装有第一阀门。
作为本实用新型进一步的方案：所述第二水龙头和第二排水管的连接处安装有第二阀门。
与现有技术相比，本实用新型的有益效果是：洗漱台产生的废水可通过U形密封管流出，U形密封管上设置的清理口方便进行清理，依次经过沉淀过滤器对污水中的固体沉淀物进行过滤，经过滤后的污水进入油水分离器，通过油水分离器将污水中的油分进行分离，经分离后的污水进入PH值调节器，利用PH值调节器对污水进行PH值调节，通过水泵可将初步处理后的水体输送到水槽内储存，通过水槽内设置的磁石和沸石可对水体进行过滤，且通过打开水槽上的密封盖方便对沸石和磁石进行更换和维护，通过第一排水管和第二排水管可排出水槽内的水体进行生活再利用，提高了水资源利用率。
