申请日2016.06.23
公开(公告)日2016.11.09
IPC分类号C02F9/04; C02F103/28
摘要
本实用新型设计一种造纸污水回用系统，它包括用于像污水中添加阻垢剂的阻垢剂添加装置、过于过滤污水的砂滤器、密封水池，所述的砂滤器设置有供污水进入的设置在砂滤器下部的污水入口、用于供经过砂滤器处理后的清水排出的清水出口，所述的砂滤器的污水入口与污水相连通，所述的砂滤器的清水出口与密封水池相连通。本实用新型所述的一种造纸污水回用系统，可以先向污水中添加阻垢剂，然后添加完阻垢剂的污水输送至砂滤器，经过处理的污水输送至密封水池，密封水池的水可以回收利用至造纸系统的用水点。用处理后的污水代理原来的清水，节约清水的用量，同时也减少了污水的排放。

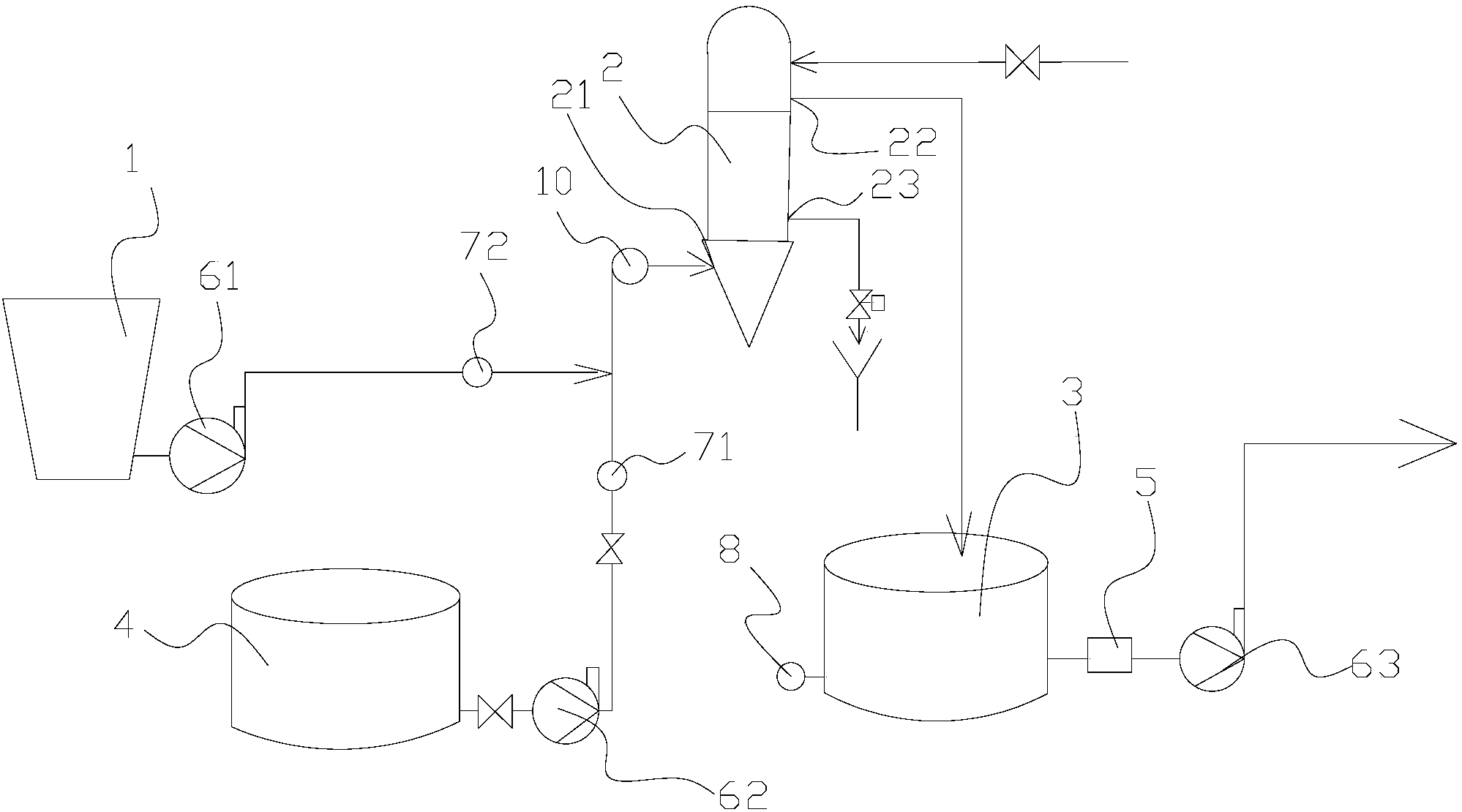

摘要附图
权利要求书
1.一种造纸污水回用系统，其特征在于：它包括用于向污水中添加阻垢剂的阻垢剂添加装置、过于过滤污水的砂滤器、密封水池，所述的砂滤器设置有供污水进入的设置在砂滤器下部的污水入口、用于供经过砂滤器处理后的清水排出的清水出口，所述的砂滤器的污水入口与污水相连通，所述的砂滤器的清水出口与密封水池相连通。
2.根据权利要求1所述的一种造纸污水回用系统，其特征在于：所述的造纸污水回用系统还包括用于盛放污水的污水池，所述的污水池与所述的砂滤器的污水入口相连通，所述阻垢剂添加装置与所述的砂滤器和污水池的连接管道相连通，用于在污水进入所述的砂滤器之前添加阻垢剂。
3.根据权利要求2所述的一种造纸污水回用系统，其特征在于：所述的砂滤器还设置有设置在砂滤器下部的用于排污的排污口。
4.根据权利要求3所述的一种造纸污水回用系统，其特征在于：所述的造纸污水回用系统还包括用于监测污水流量的第一流量计、用于监测所述的阻垢剂流量的第二流量计、用于监测所述的密封水池水位的液位计、用于控制所述的阻垢剂添加装置的阻垢剂的流量的第一泵、用于控制所述的污水池的污水流量的第二泵。
5.根据权利要求4所述的一种造纸污水回用系统，其特征在于：所述的造纸污水回用系统还包括用于检测所述的砂滤器的污水入口压力的压力表。
6.根据权利要求5所述的一种造纸污水回用系统，其特征在于：所述的密封水池与造纸系统用水点相连通，在所述的密封水池与所述的造纸系统用水点之间还设置有用于过滤的过滤器。
7.根据权利要求6所述的一种造纸污水回用系统，其特征在于：所述的密封水池与所述的造纸系统用水点之间还设置有用于将所述的密封水池内的水输送至造纸系统用水点的第三泵。
说明书
一种造纸污水回用系统
技术领域
本实用新型涉及一种造纸污水回用系统。
背景技术
目前所有造纸厂的污水均是经污水处理COD达标后进行外排，目前此部分水质不能满足生产要求不能直接进行回用，如果将此部分水进行再循环使用是造纸节约用水的一大方向。
发明内容
本实用新型所要解决的技术问题是克服现有技术的不足，提供一种造纸污水回用系统。
为解决以上技术问题，本实用新型采取如下技术方案：
一种造纸污水回用系统，它包括用于向污水中添加阻垢剂的阻垢剂添加装置、过于过滤污水的砂滤器、密封水池，所述的砂滤器设置有供污水进入的设置在砂滤器下部的污水入口、用于供经过砂滤器处理后的清水排出的清水出口，所述的砂滤器的污水入口与污水相连通，所述的砂滤器的清水出口与密封水池相连通。
优选地，所述的造纸污水回用系统还包括用于盛放污水的污水池，所述的污水池与所述的砂滤器的污水入口相连通，所述阻垢剂添加装置与所述的砂滤器和污水池的连接管道相连通，用于在污水进入所述的砂滤器之前添加阻垢剂。
优选地，所述的砂滤器还设置有设置在砂滤器下部的用于排污的排污口。
优选地，所述的造纸污水回用系统还包括用于监测污水流量的第一流量计、用于监测所述的阻垢剂流量的第二流量计、用于监测所述的密封水池水位的液位计、用于控制所述的阻垢剂添加装置的阻垢剂的流量的第一泵、用于控制所述的污水池的污水流量的第二泵。
优选地，所述的造纸污水回用系统还包括用于检测所述的砂滤器的污水入口压力的压力表。
优选地，所述的密封水池与造纸系统用水点相连通，在所述的密封水池与所述的造纸系统用水点之间还设置有用于过滤的过滤器。
优选地，所述的密封水池与所述的造纸系统用水点之间还设置有用于将所述的密封水池内的水输送至造纸系统用水点的第三泵。
由于以上技术方案的实施，本实用新型与现有技术相比具有如下优点：
本实用新型所述的一种造纸污水回用系统，可以先向污水中添加阻垢剂，然后添加完阻垢剂的污水输送至砂滤器，经过处理的污水输送至密封水池，密封水池的水可以回收利用至造纸系统的用水点。用处理后的污水代理原来的清水，节约清水的用量，同时也减少了污水的排放。
