申请日2015.05.29
公开(公告)日2015.09.23
IPC分类号B01D36/02
摘要
本发明涉及一种新型污水过滤装置，包括支架和过滤器壳体，在过滤器壳体的左侧侧壁的上方及右侧侧壁的下方分别设有进水口和出水口，在进水口的下方设有方向从左到右斜向下的斜挡板，在斜挡板上开设有均匀分布的圆孔，在斜挡板下方设有锥形支架，在锥形支架的上端设有双层金属滤网，在锥形支架的下端设有尼龙滤网，在锥形支架的下方还设有圆柱形过滤筒体，在圆柱形过滤筒体的底端还连接有用于驱动圆柱形过滤筒体转动的筒体驱动机构。通过采用上述结构，本发明能够对污水中的杂质进行多层过滤，从而有效地保证了污水的过滤效率和过滤质量。
权利要求书
1.一种新型污水过滤装置，包括支架和过滤器壳体，在过滤器壳体的左侧侧壁的上方设 有进水口，在过滤器壳体的右侧侧壁的下方设有出水口，其特征在于：在所述进水口的下方 设有方向从左到右斜向下的斜挡板，在斜挡板上开设有均匀分布的圆孔;在所述斜挡板下方 设有锥形支架，在所述锥形支架的上端设有双层金属滤网，在所述锥形支架的下端设有尼龙 滤网;在所述锥形支架的下方还设有圆柱形过滤筒体，在所述圆柱形过滤筒体的底端还连接 有用于驱动圆柱形过滤筒体转动的筒体驱动机构。
2.如权利要求1所述的新型污水过滤装置，其特征在于：在所述过滤器壳体的顶部还开 设有门体，所述门体与过滤器壳体之间为密封连接，且在所述门体上还开设有观察窗。
3.如权利要求2所述的新型污水过滤装置，其特征在于：所述筒体驱动机构包括电机、 与电机输出轴连接的减速器以及与减速器输出轴连接的底盘，所述电机和减速器安装于所述 过滤器壳体的底部，所述底盘安装于减速器的上方，所述圆柱形过滤筒体固定安装于所述底 盘上。
4.如权利要求1至3中任一项所述的新型污水过滤装置，其特征在于：所述圆柱形过滤 筒体的外径与所述过滤器壳体的内径的比值为1：(1.5～2)。
5.如权利要求4所述的新型污水过滤装置，其特征在于：所述圆柱形过滤筒体包括了圆 柱形过滤芯，所述圆柱形过滤芯上开设有均匀分布的圆孔，且在所述圆柱形过滤芯的内侧紧 贴设有金属滤网。
说明书
新型污水过滤装置
技术领域
本发明涉及一种新型污水过滤装置。
背景技术
污水过滤器往往是通过设在内部的滤网来过滤杂质，从而去除水体中的悬浮物和颗粒物， 达到降低浊度、净化水质的目的，进而保证后续其他污水处理设备的正常排放和减少企业排 放。但对于现有的污水过滤器来说，由于其结构过于单一，导致过滤效果并不理想。
发明内容
为克服以上现有技术的不足，本发明要解决的技术问题是提供一种能够进行多层过滤， 从而有效保证过滤效率和过滤质量的新型污水过滤装置。
本发明的技术方案是：

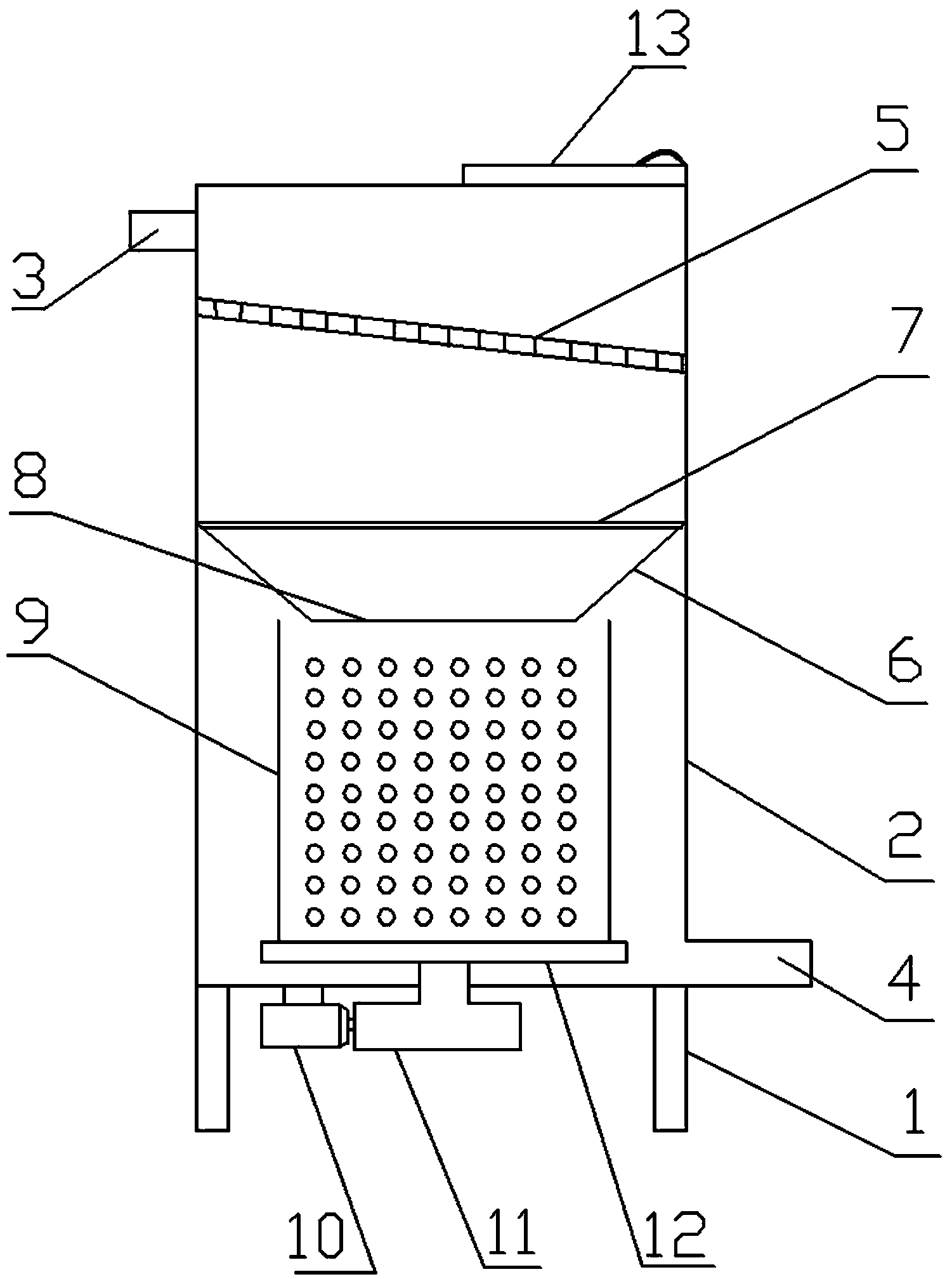

一种新型污水过滤装置，包括支架和过滤器壳体，在过滤器壳体的左侧侧壁的上方设有 进水口，在过滤器壳体的右侧侧壁的下方设有出水口，在进水口的下方设有方向从左到右斜 向下的斜挡板，在斜挡板上开设有均匀分布的圆孔，在斜挡板下方设有锥形支架，在锥形支 架的上端设有双层金属滤网，在锥形支架的下端设有尼龙滤网，在锥形支架的下方还设有圆 柱形过滤筒体，在圆柱形过滤筒体的底端还连接有用于驱动圆柱形过滤筒体转动的筒体驱动 机构。
上述新型污水过滤装置，其中在过滤器壳体的顶部还开设有门体，门体与过滤器壳体之 间为密封连接，且在门体上还开设有观察窗。
上述新型污水过滤装置，其中的筒体驱动机构包括电机、与电机输出轴连接的减速器以 及与减速器输出轴连接的底盘，电机和减速器安装于过滤器壳体的底部，底盘安装于减速器 的上方，圆柱形过滤筒体固定安装于底盘上。
上述新型污水过滤装置，其中圆柱形过滤筒体的外径与过滤器壳体的内径的比值为1： (1.5～2)。
上述新型污水过滤装置，其中圆柱形过滤筒体包括了圆柱形过滤芯，圆柱形过滤芯上开 设有均匀分布的圆孔，且在圆柱形过滤芯的内侧紧贴设有金属滤网。
本发明的有益效果是：通过采用上述包含了斜挡板、双层金属滤网、尼龙滤网、圆柱形 过滤筒体和筒体驱动机构的新型污水过滤装置，本发明能够对污水中的杂质进行多层过滤， 从而有效地保证了污水的过滤效率和过滤质量。
