申请日2016.06.17
公开(公告)日2016.11.09
IPC分类号C02F9/10
摘要
本实用新型涉及一种高硫酸盐高硬度废水处理组合装置，包括高硫酸盐高硬度废水箱、过滤装置、给水泵、循环给水泵、第一浓缩分流装置、循环浓缩回流管、化学除硅装置、中压反渗透浓缩装置、高压膜浓缩装置、蒸发结晶装置、硫酸钙晶体添加装置、碱添加装置、硫酸钙结晶反应沉淀单元、第二浓缩分流装置、冷却结晶装置、回流管、有机复合阻垢剂添加装置。本实用新型通过工艺装置的组合，可以实现不用药剂软化，而使高硫酸盐高硬度废水实现高回收率，降低了水处理系统的运行成本。
权利要求书

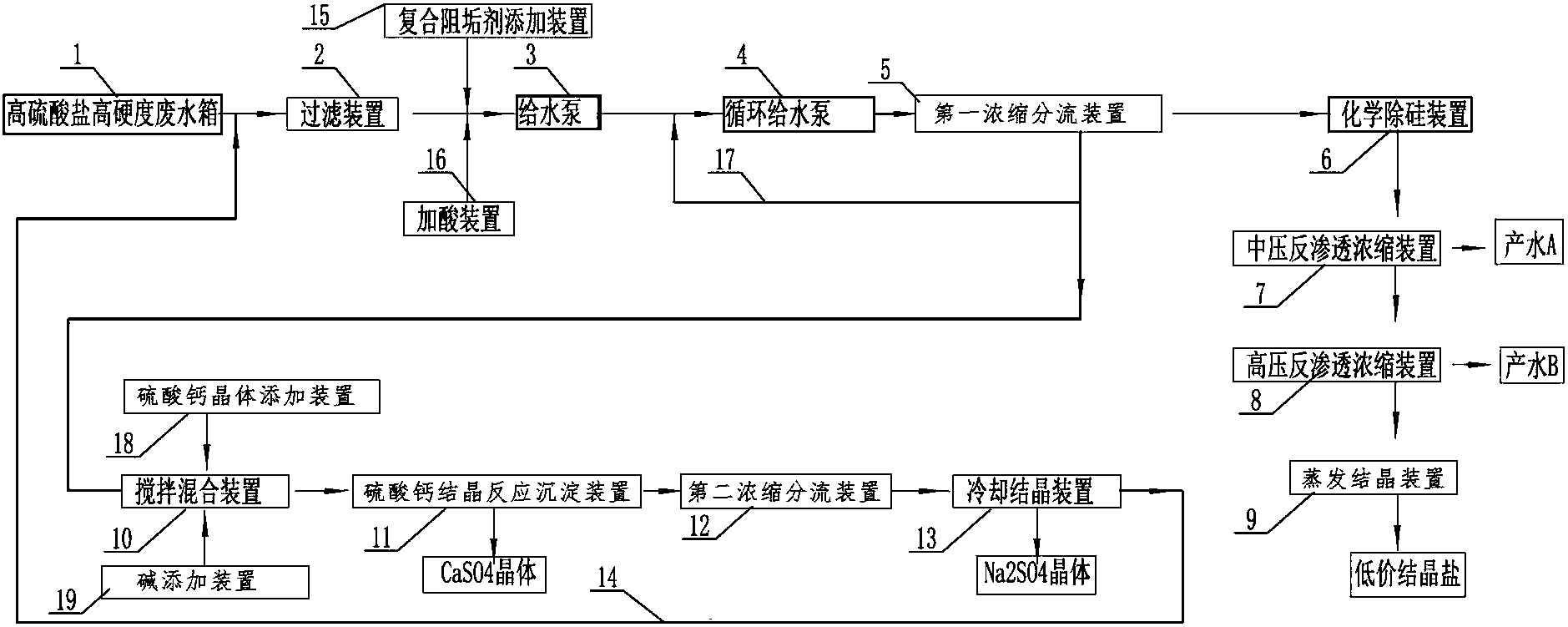

1.一种高硫酸盐高硬度废水处理组合装置,其特征在于，包括高硫酸盐高硬度废水箱(1)、过滤装置(2)、给水泵(3)、循环给水泵(4)、第一浓缩分流装置(5)、化学除硅装置(6)、中压反渗透浓缩装置(7)、高压反渗透浓缩装置(8)、蒸发结晶装置(9)、结晶反应沉淀单元、第二浓缩分流装置(12)、冷却结晶装置(13)和复合阻垢剂添加装置(15);
所述高硫酸盐高硬度废水箱(1)、过滤装置(2)、给水泵(3)、循环给水泵(4)、第一浓缩分流装置(5)沿着水流的方向通过管道依次连接;
所述复合阻垢剂添加装置(15)与给水泵(3)的进水管道相连通;
所述第一浓缩分流装置(5)分流后的低价盐浓水经低价盐浓水出口通过管道依次与化学除硅装置(6)、中压反渗透浓缩装置(7)、高压反渗透浓缩装置(8)、蒸发结晶装置(9)连通;
所述第一浓缩分流装置(5)分流后的高价硫酸盐浓水经高价硫酸盐浓水侧出口通过管道分为两路，一路连通结晶反应沉淀单元，一路连通循环给水泵(4)的进水管道;所述结晶反应沉淀单元的出水口通过管道连通第二浓缩分流装置(12);分流后，所述第二浓缩分流装置(12)的低价盐产水出口通过管道连接产水箱，所述第二浓缩分流装置(12)的高价硫酸盐浓水出口通过管道连接冷却结晶装置(13);所述冷却结晶装置(13)的出水口连通过滤装置(2)的进水管道。
2.根据权利要求1所述一种高硫酸盐高硬度废水处理组合装置,其特征在于，所述结晶沉淀单元包括：硫酸钙晶体添加装置(18)、搅拌混合装置(10)和硫酸钙结晶反应沉淀装置(11)，所述搅拌混合装置(10)的进水管道与第一浓缩分流装置(5)的高价硫酸盐浓水出口相连通，所述搅拌混合装置(10)在进水口管路通过加药管道与硫酸钙晶体添加装置(18)相连通;硫酸钙结晶反应沉淀装置(11)的进水口与搅拌混合装置连通(10)。
3.根据权利要求2所述一种高硫酸盐高硬度废水处理组合装置,其特征在于，将所述硫酸钙晶体添加装置(18)用沉泥回流装置替换，所述沉泥回流装置与硫酸钙结晶反应沉淀装置(11)相连通，并将硫酸钙结晶反应沉淀装置(11)中含有硫酸钙的沉泥回流至搅拌混合装置(10)中。
4.根据权利要求2所述一种高硫酸盐高硬度废水处理组合装置,其特征在于，将所述硫酸钙结晶反应沉淀装置(11)替换为旋流净化分离装置。
5.根据权利要求1所述一种高硫酸盐高硬度废水处理组合装置,其特征在于，所述第一浓缩分流装置(5)为特种纳滤膜/极性分流膜浓缩分流装置;所述第二浓缩分流装置(12)为特种纳滤膜/极性分流膜浓缩分流装置。
6.根据权利要求5所述一种高硫酸盐高硬度废水处理组合装置,其特征在于，所述特种纳滤膜/极性分流膜浓缩分流装置，使用的是特种纳滤膜或极性分流膜，特种纳滤膜或极性分流膜在膜壳内串联，膜壳与膜壳一般采取并联形式，运行方式是循环浓缩方式。
7.根据权利要求1所述一种高硫酸盐高硬度废水处理组合装置,其特征在于，包括酸添加装置(16)，所述酸添加装置(16)与给水泵(3)的进水管道相连通。
8.根据权利要求1所述一种高硫酸盐高硬度废水处理组合装置,其特征在于，所述第一浓缩分流装置(5)通过循环浓缩回流管(17)与循环给水泵(4)的进水管道相连通,所述冷却结晶装置(13)的出水端通过回流管(14)与过滤装置(2)的进水管相连通。
说明书
一种高硫酸盐高硬度废水处理组合装置
技术领域
本实用新型涉及一种高硫酸盐高硬度废水处理组合装置，属于废水深度处理及回用领域。
背景技术
目前针对高硫酸盐废水特别是硬度较高的硫酸盐废水，为了尽可能高的提高回用率，一般深度处理前都对水中钙镁离子进行化学软化及离子交换，硬度的去除，虽解决了膜的结垢污堵，但添加化学药剂量大，需要酸碱的P H回调，导致水处理系统运行处理成本高，工艺操作复杂。
实用新型内容
本实用新型所要解决的技术问题是提供一种高硫酸盐高硬度废水处理组合装置，解决现有技术中存在的深度处理前需要进行化学预处理，回收率低，处理成本高的问题。
本实用新型解决上述技术问题的技术方案如下：
本实用新型提供一种高硫酸盐高硬度废水处理组合装置,包括高硫酸盐高硬度废水箱、过滤装置、给水泵、循环给水泵、第一浓缩分流装置、化学除硅装置、中压反渗透浓缩装置、高压反渗透浓缩装置、蒸发结晶装置、结晶反应沉淀单元、第二浓缩分流装置、冷却结晶装置和复合阻垢剂添加装置;
所述高硫酸盐高硬度废水箱、过滤装置、给水泵、循环给水泵、第一浓缩分流装置沿着水流的方向通过管道依次连接;
所述复合阻垢剂添加装置与给水泵的进水管道相连通;
所述第一浓缩分流装置分流后的低价盐浓水经低价盐浓水出口通过管道依次与化学除硅装置、中压反渗透浓缩装置、高压反渗透浓缩装置、蒸发结晶装置连通;
所述第一浓缩分流装置分流后的高价硫酸盐浓水经高价硫酸盐浓水侧出口通过管道分为两路，一路连通结晶反应沉淀单元，一路连通循环给水泵的进水管道;所述结晶反应沉淀单元的出水口通过管道连通第二浓缩分流装置;所述第二浓缩分流装置分流后的低价盐产水出口通过管道连接产水箱，高价硫酸盐浓水出口通过管道连接冷却结晶装置;所述冷却结晶装置的出水口连通过滤装置的进水管道。
本实用新型如上所述的高硫酸盐高硬度废水处理组合装置，进一步，所述结晶沉淀单元包括：硫酸钙晶体添加装置、搅拌混合装置和硫酸钙结晶反应沉淀装置，所述搅拌混合装置的进水管道与第一浓缩分流装置的高价硫酸盐浓水出口相连通，所述搅拌混合装置在进水口管路通过加药管道分别与硫酸钙晶体添加装置相连通;结晶反应沉淀装置的进水口与搅拌混合装置连通。
本实用新型如上所述的高硫酸盐高硬度废水处理组合装置，进一步，将所述硫酸钙晶体添加装置用沉泥回流装置替换，所述沉泥回流装置与硫酸钙结晶反应沉淀装置相连通，并将硫酸钙结晶反应沉淀装置中含有硫酸钙的沉泥回流至搅拌混合装置中。
本实用新型如上所述的高硫酸盐高硬度废水处理组合装置，进一步，将所述硫酸钙结晶反应沉淀装置替换为旋流净化分离装置。
本实用新型如上所述的高硫酸盐高硬度废水处理组合装置，进一步，所述第一浓缩分流装置为特种纳滤膜或极性分流膜浓缩分流装置;所述第二浓缩分流装置为特种纳滤膜或极性分流膜浓缩分流装置。
本实用新型如上所述的高硫酸盐高硬度废水处理组合装置，进一步，所述第一浓缩分流装置，使用的是特种纳滤膜或极性分流膜，特种纳滤膜或极 性分流膜在膜壳内串联，膜壳与膜壳一般采取并联形式，运行方式是循环浓缩方式。
本实用新型如上所述的高硫酸盐高硬度废水处理组合装置，进一步，包括酸添加装置，所述酸添加装置与给水泵的进水管道相连通。
本实用新型如上所述的高硫酸盐高硬度废水处理组合装置，进一步，所述第一浓缩分流装置通过循环浓缩回流管与循环给水泵的进水管道相连通,所述冷却结晶装置的出水端通过回流管与过滤装置的进水管相连通。
本实用新型如上所述的高硫酸盐高硬度废水处理组合装置，进一步，所述循环给水泵为大流量循环给水泵。
本实用新型如上所述的高硫酸盐高硬度废水处理组合装置，进一步，所述化学除硅装置中的化学药剂为铝盐或者铁盐。
本实用新型的有益效果是：
1、采用多种水处理工艺装置组合，实现了高低价盐的分离提纯;
2、不用使用化学软化及离子交换等装置，直接可实现废水的高回收率，减少了工程投资，降低了水处理成本。
