申请日2016.06.23
公开(公告)日2016.11.09
IPC分类号E03B1/04; E03C1/122; E03D5/00
摘要
本实用新型涉及废水回收利用提升装置，可有效解决卫生间淋浴器所产生废水的回收利用，以节约资源的问题，其结构是，废水储箱上口与置于淋浴间地面的地漏相连通，盥洗设备的排水口与废水储箱上口相连通，废水储箱的中心正下方设有与废水储箱相通的废水提升储存腔体，废水提升储存腔体内装有压缩复位弹簧，压缩复位弹簧上端部装在水平的压缩板下底面上，压缩板上面中心位置装有踏板装置，废水提升储存腔体下部侧壁上有废水压力出口，废水压力出口上装有废水压力出水管，废水压力出水管的上端出水口以非接触式置于马桶冲水箱的上口部，废水储箱上装有排水溢流管，本实用新型结构新颖独特，节约资源，操作使用方便，节能环保。

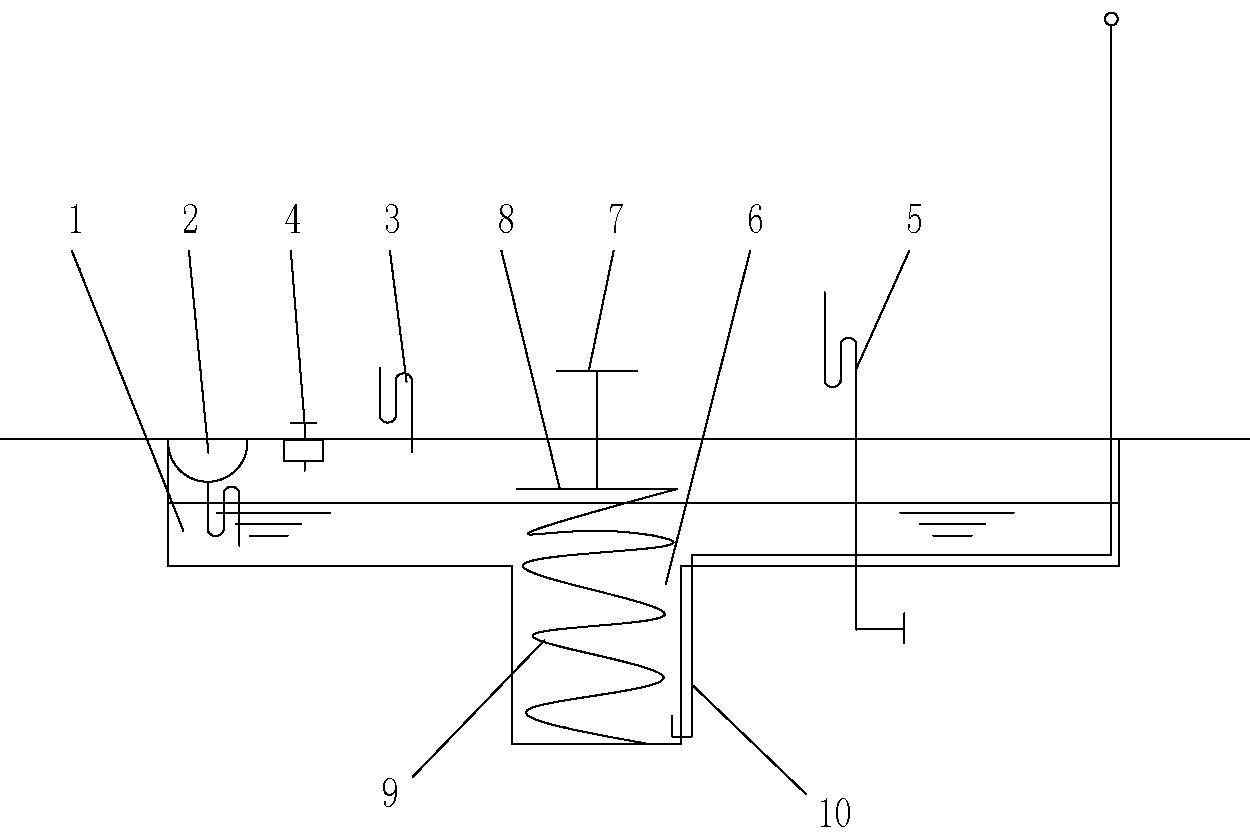

摘要附图
权利要求书
1.一种废水回收利用提升装置，包括地漏和废水储箱，其特征在于，废水储箱(1)上口与置于淋浴间地面的地漏(2)相连通，盥洗设备的排水口(3)与废水储箱(1)上口相连通，废水储箱(1)的中心正下方设有与废水储箱相通的废水提升储存腔体(6)，废水提升储存腔体(6)内装有压缩复位弹簧(9)，压缩复位弹簧(9)上端部装在水平的压缩板(8)下底面上，压缩板(8)上面中心位置装有踏板装置(7)，废水提升储存腔体(6)下部侧壁上有废水压力出口，废水压力出口上装有废水压力出水管(10)，废水压力出水管(10)的上端出水口以非接触式置于马桶冲水箱的上口部，废水储箱(1)上装有排水溢流管(5)，通过地漏或盥洗设备的排水口收集废水进入废水储箱(1)，多余的废水通过排水溢流进入马桶或排出室外，需要提升的废水储存在废水提升储存腔体(6)内，通过踏板装置(7)受力压缩后，废水通过压力出水管(10)进入马桶的冲洗水箱内;压缩完成一次出水后通过压缩复位弹簧(9)对压缩板(8)进行复位，废水压力出水管(10)兼做压缩板(8)复位时的补气装置，以此循环实现废水回收提升利用。
2.根据权利要求1所述的废水回收利用提升装置，其特征在于，所述的废水储箱(1)上有加药口(4)。
3.根据权利要求1所述的废水回收利用提升装置，其特征在于，所述的踏板装置是由顶杆及顶杆上端的水平踏板下部中心位置连接在一起构成。
4.根据权利要求1所述的废水回收利用提升装置，其特征在于，所述的废水压力出水管(10)为圆形硬质管道，废水压力出水管(10)进入马桶储水箱时采用间接连接。
说明书
一种废水回收利用提升装置
技术领域
本实用新型涉及环保卫生，特别是一种废水回收利用提升装置。
背景技术
卫生间淋浴器的一次用水量约为80-120L，而冲水式马桶的一次冲水量约为4.5-6升。卫生间淋浴废水及盥洗废水的污染程度较轻，仅含有部分洗涤剂等活性成分，进行简单沉淀消毒处理后就可以再利用。而马桶冲洗水对水质的要求相对较低，在满足冲洗水量的情况下，对水质的浊度色度及活性成分要求不高。将淋浴废水及盥洗废水收集储存，用来冲洗马桶，即实现了废水的回收重复利用，实现节约水资源的经济目的。
现在卫生间的废水回收重复利用已经引起人们的重视，废水的收集和储存技术相对已比较成熟，对储存水的提升多采用的是加水泵的方式，水泵的运行势必增加了检修维护的成本和运行时对电能的需求。也有提出采用一种囊式装置或是活塞杆来解决提升废水对能量的需求，但对水被提升式时防止倒流的问题都仅仅提出了加设防逆流装置。关于废水储存装置事故工况下废水的溢流问题及废水提升时储存箱内的进气补气过程则少有提及。
实用新型内容
针对上述情况，为克服现有技术之缺陷，本实用新型之目的就是提供一种废水回收利用提升装置，可有效解决卫生间淋浴器所产生废水的回收利用，以节约资源的问题。
本实用新型解决的技术方案是，包括地漏和废水储箱，废水储箱上口与置于淋浴间地面的地漏相连通，盥洗设备的排水口与废水储箱上口相连通，废水储箱的中心正下方设有与废水储箱相通的废水提升储存腔体，废水提升储存腔体内装有压缩复位弹簧，压缩复位弹簧上端部装在水平的压缩板下底面上，压缩板上面中心位置装有踏板装置，废水提升储存腔体下部侧壁上有废水压力出口，废水压力出口上装有废水压力出水管，废水压力出水管的上端出水口以非接触式置于马桶冲水箱的上口部，废水储箱上装有排水溢流管，通过地漏或盥洗设备的排水口收集废水进入废水储箱，多余的废水通过排水溢流进入马桶或排出室外，需要提升的废水储存在废水提升储存腔体内，通过踏板装置受力压缩后，废水通过压力出水管进入马桶的冲洗水箱内;压缩完成一次出水后通过压缩复位弹簧对压缩板进行复位，废水压力出水管兼做压缩板复位时的补气装置，以此循环实现废水回收提升利用。
本实用新型结构新颖独特，可有效解决淋浴间和盥洗设备所产生废水的回收利用，节约资源，而且操作使用方便，节能环保，是废水利用上的创新。
