申请日2016.06.17
公开(公告)日2016.11.23
IPC分类号B01F7/04; B01F7/00; C02F11/00
摘要
本实用新型提出了一种污泥混料搅拌装置，包括机架，所述机架上设有污泥料仓，所述污泥料仓内设有由电动机带动的搅拌轴，所述搅拌轴上设有若干个搅拌翅;所述机架上污泥料仓的下方设有螺旋下料机，所述污泥料仓的出料口连接螺旋下料机的进料口。本实用新型可将污泥与其他添加剂进行混合、搅拌、输送，实现污泥与不同物料在一套装置内混合，减少设备占用;增加物料通透性，防止污泥搭桥、输送不畅;采用搅拌翅可有效完成污泥的混合、疏松，设备具有结构简洁紧凑、使用方便的优点。
权利要求书
1.一种污泥混料搅拌装置，其特征在于：包括机架，所述机架上设有污泥料仓，所述污泥料仓内设有由电动机带动的搅拌轴，所述搅拌轴上设有若干个搅拌翅;所述机架上污泥料仓的下方设有螺旋下料机，所述污泥料仓的出料口连接螺旋下料机的进料口。
2.根据权利要求1所述的污泥混料搅拌装置，其特征在于：所述搅拌轴设有三根并相互平行，所述三根搅拌轴分为两层设置，且上层设置两根，下层设置一根，下层的一跟搅拌轴位于上层两根搅拌轴之间空隙的中间位置的下方。
3.根据权利要求1所述的污泥混料搅拌装置，其特征在于：所述机架上污泥料仓的周围设有检修平台，检修平台上设有供人员上下检修平台用的扶梯。
说明书
一种污泥混料搅拌装置
技术领域
本实用新型涉及污泥处理设备领域，特别涉及一种污泥混料搅拌装置。
背景技术
目前，现有的湿污泥料仓存在以下不足：第一，料仓设备单一，只有临时中转、存储的功能，对于掺加物料进行混合时，需要增加单独的混料设备及相关输送环节，因此会增加设备投资及占地;第二，物料在料仓中存储时，容易出现搭桥、流动不畅的问题，影响物料的输送效率。
实用新型内容
本实用新型的目的是为克服上述现有技术的不足，提供了一种具备存储、混合作用且输送效率高的污泥混料搅拌装置。

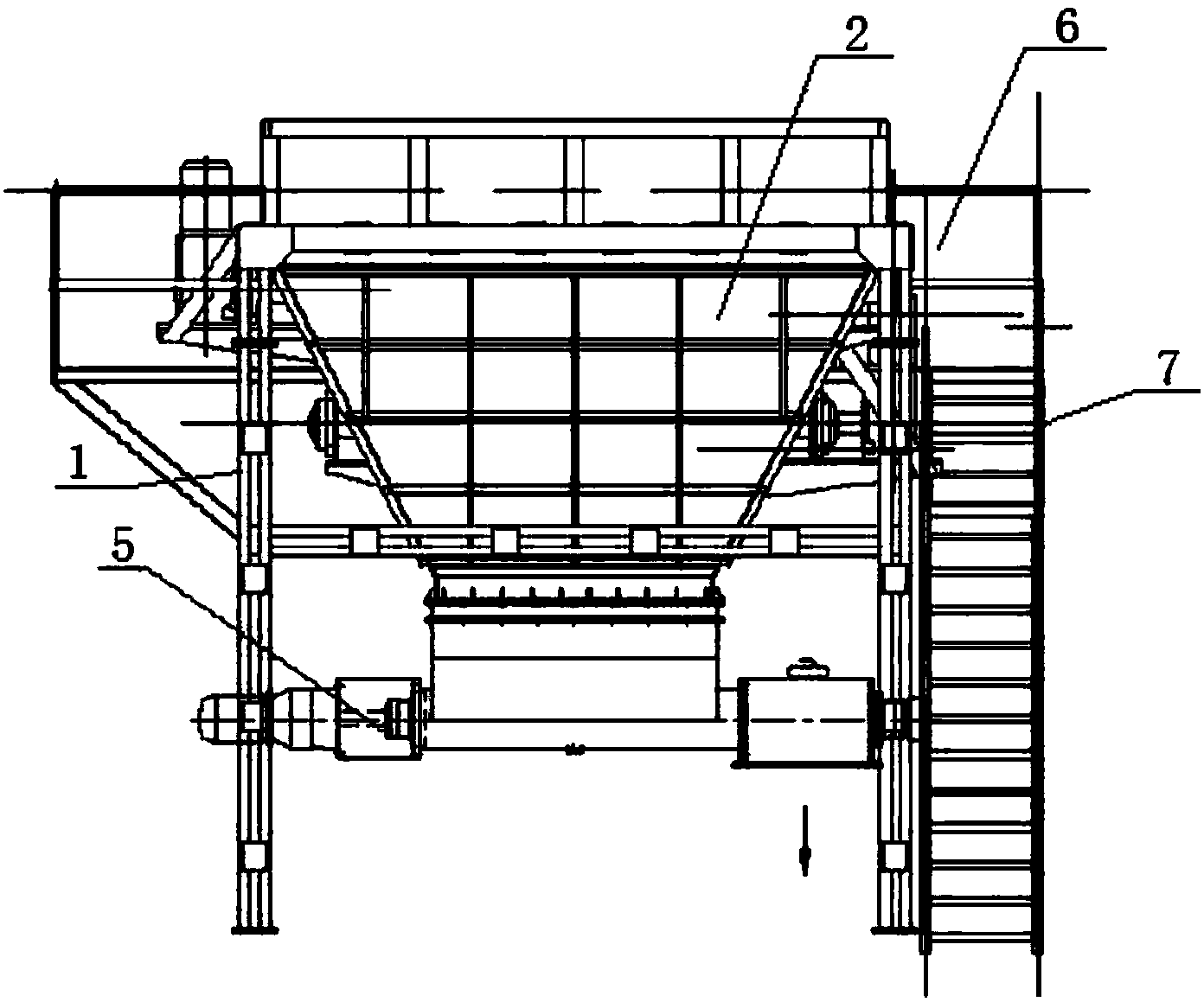

为实现上述目的，本实用新型采用下述技术方案：一种污泥混料搅拌装置，包括机架，所述机架上设有污泥料仓，所述污泥料仓内设有由电动机带动的搅拌轴，所述搅拌轴上设有若干个搅拌翅;所述机架上污泥料仓的下方设有螺旋下料机，所述污泥料仓的出料口连接螺旋下料机的进料口。
进一步地，所述搅拌轴设有三根并相互平行，所述三根搅拌轴分为两层设置，且上层设置两根，下层设置一根，下层的一跟搅拌轴位于上层两根搅拌轴之间空隙的中间位置的下方。
进一步地，所述机架上污泥料仓的周围设有检修平台，检修平台上设有供人员上下检修平台用的扶梯。
使用时，首先向污泥料仓内加入一定量的污泥，再向污泥料仓内加入一定量的生石灰等添加剂，然后开启三组搅拌轴的电动机和螺旋下料机，螺旋下料机推动混合污泥落到液压推送机内或皮带输送机上进行后续干化处理，完成污泥的搅拌、输送，料仓配有检修平台，对设备各电动机和搅拌轴、搅拌翅进行维修保养。
本实用新型的有益效果是：本实用新型可将污泥与其他添加剂进行混合、搅拌、输送，实现污泥与不同物料在一套装置内混合，减少设备占用;增加物料通透性，防止污泥搭桥、输送不畅;采用搅拌翅可有效完成污泥的混合、疏松，设备具有结构简洁紧凑、使用方便的优点。
