申请日2016.06.17
公开(公告)日2016.11.30
IPC分类号C02F9/04
摘要
本实用新型涉及一种农村生活污水前分离处理装置，该装置包括调节池、混凝沉淀池、集水池、高速错流过滤罐、出水池;所述调节池中部与混凝沉淀池上部通过提升水泵进行连通;所述混凝沉淀池上部设有流入集水池的溢流区;所述集水池底部经提升水泵通过主进水管和附属进水管分成两股进水流进入高速错流过滤池;所述主进水管位于高速错流过滤罐侧部，实现切线式入水;附属进水管穿过罐顶部，位于罐体内滤料层中，通过附属进水管末端布水口均匀布水;所述过滤罐底部通过出水管与出水池连通。本实用新型装置针对农村生活污水的特点，结合源分离处理模式，以高速错流过滤装置为基础对农村生活污水进行前分离处理，便于对分离清水和浓缩液的后续处理。
权利要求书

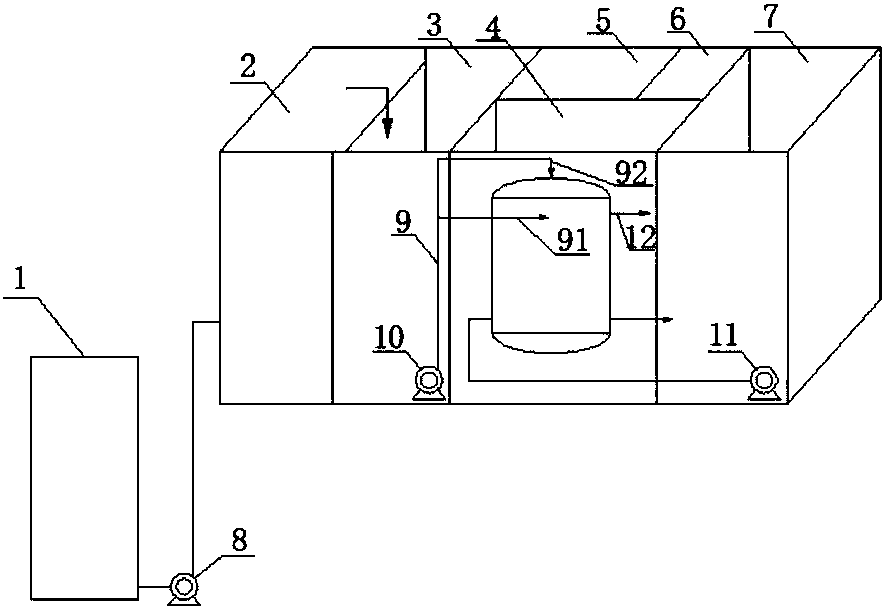

1.一种农村生活污水前分离处理装置，其特征在于，包括调节池、混凝沉淀池、集水池、高速错流过滤罐、出水池;
所述调节池中部与混凝沉淀池上部通过提升水泵进行连通;
所述混凝沉淀池上部设有流入集水池的溢流区;
所述集水池底部经提升水泵通过主进水管和附属进水管分成两股进水流进入高速错流过滤池;
所述主进水管位于高速错流过滤罐侧部，实现切线式入水;附属进水管穿过罐顶部，位于罐体内滤料层中，通过附属进水管末端布水口均匀布水;
所述过滤罐底部通过出水管与出水池连通。
2.根据权利要求1所述的农村生活污水前分离处理装置，其特征在于，所述出水池底部设置有用于过滤出水的反冲洗回用的反冲洗泵。
3.根据权利要求2所述的农村生活污水前分离处理装置，其特征在于，所述高速错流过滤罐底部设置反冲洗管，反冲洗管与出水池通过反冲洗泵连通。
4.根据权利要求1所述的农村生活污水前分离处理装置，其特征在于，所述混凝沉淀池底部设有排泥管。
5.根据权利要求1所述的农村生活污水前分离处理装置，其特征在于，所述农村生活污水前分离处理装置还包括用于保存混凝剂的加药间。
6.根据权利要求1所述的农村生活污水前分离处理装置，其特征在于，所述农村生活污水前分离处理装置还包括设备间，所述设备间用于设置提升水泵控制器、反冲洗泵控制器以及主进水管和附属进水管的流量控制阀。
说明书
一种农村生活污水前分离处理装置
技术领域
本实用新型涉及污水处理技术领域，尤其涉及一种农村生活污水前分离处理装置。
背景技术
随着城镇农村污水的处理越来越趋于规范化，农村生活污水综合整治受到越来越多的重视。目前主要的处理模式有：分散处理模式、集中处理模式及纳入城镇管网进行统一处理。然而，由于农村生活污水一般呈现粗放型排放，显著特征是间歇排放、排放量少且分散、排放水质瞬时变化较大，污水远离排污管及污水处理率、管理水平低。另外，因受人口密度、经济结构、作物组成、节水水平、水资源条件等多种因素的影响，各区农村的用水指标值差别很大，从而造成了不同地域农村生活污水的产生和排放特点也存在着很大差异，直接导致传统污水处理工艺在农村生活污水的应用上均受到较大的约束。
20世纪末，污染治理的源分离技术在国际上得到了广泛推广，相较于传统的末端处理模式，源分离改变了利用大量清洁水稀释粪便，再花费大量能耗进行净化、分离处理并输送回用的传统模式。近几年我国在污水源分离方面的研究发展很快，国家环保部提出了“对粪便和生活杂排水实行分离并进行处理，鼓励采用沼气池厕所、堆肥式、粪尿分集式等生态卫生厕所，实现粪便和污水的无害化和资源化利用”。但在我国农村地区，基于源分离理念的农村生活污水处理技术尚处于研究阶段。因此，提出一种适用于农村生活污水的前分离处理技术是十分有必要的。
实用新型内容
本实用新型要解决的技术问题在于针对现有技术中的缺陷，提供一种农村生活污水前分离处理装置。
本发明解决其技术问题所采用的技术方案是：一种农村生活污水前分离处理装置，包括调节池、混凝沉淀池、集水池、高速错流过滤罐、出水池;
所述调节池中部与混凝沉淀池上部通过提升水泵进行连通;
所述混凝沉淀池上部设有流入集水池的溢流区;
所述集水池底部经提升水泵通过主进水管和附属进水管分成两股进水流进入高速错流过滤池;
所述主进水管位于高速错流过滤罐侧部，实现切线式入水;附属进水管穿过罐顶部，位于罐体内滤料层中，通过附属进水管末端布水口均匀布水;
所述过滤罐底部通过出水管与出水池连通。
按上述方案，所述出水池底部设置有用于过滤出水的反冲洗回用的反冲洗泵。
按上述方案，所述高速错流过滤罐底部设置反冲洗管，反冲洗管与出水池通过反冲洗泵连通。
按上述方案，所述混凝沉淀池底部设有排泥管。
按上述方案，所述农村生活污水前分离处理装置还包括用于保存混凝剂的加药间。
按上述方案，所述农村生活污水前分离处理装置还包括设备间，所述设备间用于设置提升水泵控制器、反冲洗泵控制器以及主进水管和附属进水管的流量控制阀。
本发明产生的有益效果是：
1.针对农村生活污水的特点，结合源分离处理模式，以高速错流过滤装置为基础对农村生活污水进行前分离处理，对污水进行了浓缩分离处理，便于对分离清水和浓缩液的后续处理。
2.经前分离处理后的浓缩液仅占原过滤水量的1%~2%，可有效降低生化处理系统规模和处理成本，从而实现了处理系统占地面积小，投资少，处理效果稳定，管理维护及运行成本低的优势。
3.前分离处理装置中，过滤出水部分可用作过滤装置的反冲洗水，实现了出水回用，减少了自来水或其他水源的消耗。
