摘要
一种应用于酚醛树脂废水处理的聚合反应釜，包括釜体和釜盖，釜体的底部固定有排料管，釜盖的顶部固定有电机支架，电机支架上固定有搅拌电机,搅拌电机的转轴通过联轴器和搅拌轴固接，搅拌轴的下端插设在釜体内并固定连接有若干搅拌桨，釜体下部的内壁上固定环形的阀座，阀座由圆锥形的导流套和圆柱形的内螺纹套组成，内螺纹套成型在导流套的下端，内螺纹套上螺接有阀体，阀体包括圆锥形的顶盖，顶盖的外边成型有外螺纹套，外螺纹套下端的侧壁上成型有若干道切槽，阀体内设有磁钢，磁钢固定在顶盖上;所述釜体上插套固定有夹套，阀座外侧的夹套上插套固定有线圈。它能实现次品的酚醛树脂和处理过的废水同时排出反应釜，提高污水处理的效率。
摘要附图
权利要求书

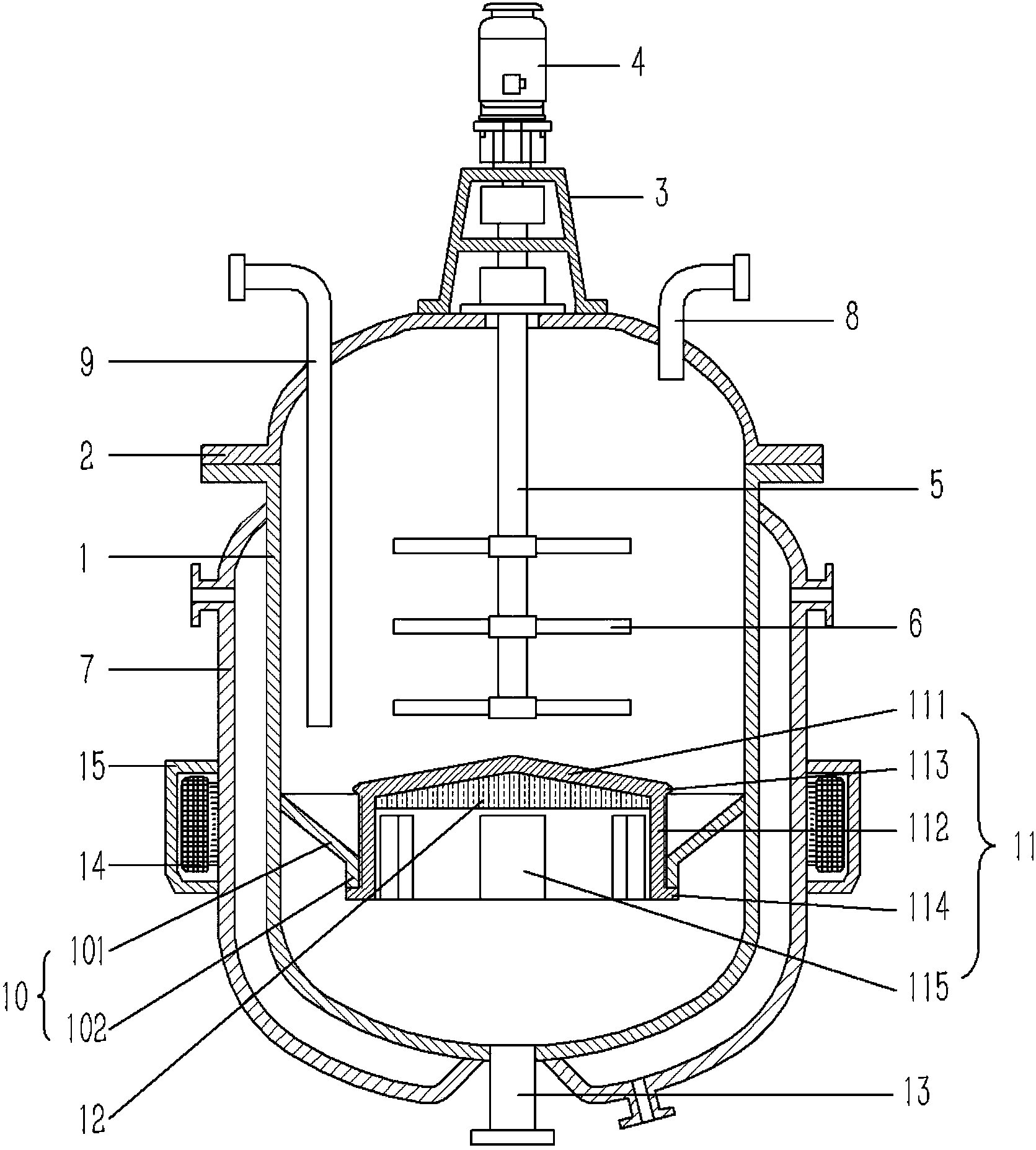

1.一种应用于酚醛树脂废水处理的聚合反应釜，包括釜体(1)和釜盖(2)，釜体(1)的底部固定有排料管(13)，釜盖(2)的顶部固定有电机支架(3)，电机支架(3)上固定有搅拌电机(4),搅拌电机(4)的转轴通过联轴器和搅拌轴(5)固接，搅拌轴(5)的下端插设在釜体(1)内并固定连接有若干搅拌桨(6)，其特征在于：釜体(1)下部的内壁上固定环形的阀座(10)，阀座(10)由圆锥形的导流套(101)和圆柱形的内螺纹套(102)组成，内螺纹套(102)成型在导流套(101)的下端，内螺纹套(102)上螺接有阀体(11)，阀体(11)包括圆锥形的顶盖(111)，顶盖(111)的外边成型有竖直向下的外螺纹套(112)，外螺纹套(112)下端的侧壁上成型有若干道切槽(115)，阀体(11)内设有磁钢(12)，磁钢(12)固定在顶盖(111)上;所述釜体(1)上插套固定有夹套(7)，阀座(10)外侧的夹套(7)上插套固定有线圈(14)。
2.根据权利要求1所述的一种应用于酚醛树脂废水处理的聚合反应釜，其特征在于：所述的釜盖(2)上分别固定有进液管(8)和出液管(9)，进液管(8)的下端插设在釜盖(2)内，出液管(9)的下端插设在釜体(1)内并位于阀座(10)上侧。
3.根据权利要求1所述的一种应用于酚醛树脂废水处理的聚合反应釜，其特征在于：所述线圈(14)的外侧设有环形的保护壳体(15)，保护壳体(15)固定在夹套(7)上。
4.根据权利要求1所述的一种应用于酚醛树脂废水处理的聚合反应釜，其特征在于：所述阀体(11)上顶盖(111)的外边上成型有环形的上限位凸台(113)，外螺纹套(112)底端的外壁上成型有环形的下限位凸台(114)。
5.根据权利要求1所述的一种应用于酚醛树脂废水处理的聚合反应釜，其特征在于：所述的搅拌轴(5)和搅拌桨(6)均位于阀座(10)的上侧。
6.根据权利要求1所述的一种应用于酚醛树脂废水处理的聚合反应釜，其特征在于：所述的切槽(115)呈环形均匀分布在阀体(11)上，切槽(115)的长度大于阀座(10)上内螺纹套(102)的长度，切槽(115)上端至顶盖(111)的距离大于阀座(10)上内螺纹套(102)的长度。
说明书
一种应用于酚醛树脂废水处理的聚合反应釜
技术领域：
本实用新型涉及酚醛树脂制备设备的技术领域，更具体地说涉及一种应用于酚醛树脂废水处理的聚合反应釜。
背景技术：
酚醛树脂，称为成为电木或电木粉，为无色或黄褐色透明物，酚醛树脂是由酚类和醛类在酸或碱的催化作用下合成的，反应合成的酚醛树脂在生成后存在大量水分，需要进行脱水处理，从而酚醛树脂中分离的废水含有高浓度的酚类和醛类以及异常的pH值，其废水不能直接进入污水处理厂进行处理，需要进行预处理才进入污水处理厂，现有的预处理方式为聚合、中和、好氧处理、厌氧处理以及沉淀处理，聚合为在加热反应釜将废水中的酚类和醛类再次反应生成酚醛树脂，从而除去废水中的部分酚类和醛类，同时生成的酚醛树脂也可以作为次品使用，其酚醛树脂的比重比水重，则位于反应的下部;完成反应后需要先排出次品的酚醛树脂，然后才能排出处理过的废水，效率较低。
实用新型内容：
本实用新型的目的就是针对现有技术之不足，而提供了一种应用于酚醛树脂废水处理的聚合反应釜，其实现次品的酚醛树脂和处理过的废水同时排出反应釜，提高污水处理的效率。
一种应用于酚醛树脂废水处理的聚合反应釜，包括釜体和釜盖，釜体的底部固定有排料管，釜盖的顶部固定有电机支架，电机支架上固定有搅拌电机,搅拌电机的转轴通过联轴器和搅拌轴固接，搅拌轴的下端插设在釜体内并固定连接有若干搅拌桨，釜体下部的内壁上固定环形的阀座，阀座由圆锥形的导流套和圆柱形的内螺纹套组成，内螺纹套成型在导流套的下端，内螺纹套上螺接有阀体，阀体包括圆锥形的顶盖，顶盖的外边成型有竖直向下的外螺纹套，外螺纹套下端的侧壁上成型有若干道切槽，阀体内设有磁钢，磁钢固定在顶盖上;所述釜体上插套固定有夹套，阀座外侧的夹套上插套固定有线圈。
所述的釜盖上分别固定有进液管和出液管，进液管的下端插设在釜盖内，出液管的下端插设在釜体内并位于阀座上侧。
所述线圈的外侧设有环形的保护壳体，保护壳体固定在夹套上。
所述阀体上顶盖的外边上成型有环形的上限位凸台，外螺纹套底端的外壁上成型有环形的下限位凸台。
所述的搅拌轴和搅拌桨均位于阀座的上侧。
所述的切槽呈环形均匀分布在阀体上，切槽的长度大于阀座上内螺纹套的长度，切槽上端至顶盖的距离大于阀座上内螺纹套的长度。本实用新型的有益效果在于：
1、它在聚合反应釜内设立隔离的结构，方便反应完成后次品的酚醛树脂和废水分离，以便同时将酚醛树脂和废水同时排出聚合反应釜，提高污水处理的效率。
2、它采用的聚合反应釜隔离酚醛树脂和废水，方便控制次品的 酚醛树脂的排出，避免次品的酚醛树脂内又混有大量的废水。
