申请日2016.06.17
公开(公告)日2016.11.30
IPC分类号E03F5/02
摘要
本实用新型公开了一种雨水口式雨、污水组合排水检查井，包括：雨水井筒，所述雨水井筒的顶部盖有一块或多块雨水篦子;位于所述雨水井筒正下方的污水井筒，所述污水井筒的横截面积小于所述雨水井筒的横截面积，以便在所述雨水井筒与所述污水井筒的相交处形成直角台;搁置在所述直角台上用于盖住所述污水井筒的一块或多块井盖;其中，所述雨水井筒内设有雨水进水支线管道和雨水出水支线管道，所述污水井筒内设有污水进水支线管道和污水出水支线管道。本实用新型使雨水口和检查井组合成一体，节省了雨水口的位置，有效利用空间，且检修方便。
权利要求书
1.一种雨水口式雨、污水组合排水检查井，其特征在于，包括：
雨水井筒，所述雨水井筒的顶部盖有一块或多块雨水篦子;
位于所述雨水井筒正下方的污水井筒，所述污水井筒的横截面积小于所述雨水井筒的横截面积，以便在所述雨水井筒与所述污水井筒的相交处形成直角台;
搁置在所述直角台上用于盖住所述污水井筒的一块或多块井盖;
其中，所述雨水井筒内设有雨水进水支线管道和雨水出水支线管道，所述污水井筒内设有污水进水支线管道和污水出水支线管道。
2.根据权利要求1所述的雨、污水井筒上下组合式检查井，其特征在于，所述井盖为硬塑料材质。
3.根据权利要求2所述的雨水口式雨、污水组合排水检查井，其特征在于，所述井盖的数目与所述雨水篦子对应。
4.根据权利要求3所述的雨水口式雨、污水组合排水检查井，其特征在于，全部所述井盖的面积与所述雨水井筒的横截面积相等。
5.根据权利要求4所述的雨水口式雨、污水组合排水检查井，其特征在于，所述井盖的顶面与所述雨水进水支线管道以及雨水出水支线管道的内底面位于同一平面。
6.根据权利要求5所述的雨水口式雨、污水组合排水检查井，其特征在于，所述平面为斜面，所述斜面自所述雨水进水支线管道的内底面向下倾斜。
7.根据权利要求6所述的雨水口式雨、污水组合排水检查井，其特征在于，所述井盖为一块。
8.根据权利要求7所述的雨水口式雨、污水组合排水检查井，其特征在于，所述井盖为圆形或方形。
9.根据权利要求6所述的雨水口式雨、污水组合排水检查井，其特征在于，所述井盖为多块。
10.根据权利要求9所述的雨水口式雨、污水组合排水检查井，其特征在于，多块所述井盖为方形。
说明书
一种雨水口式雨、污水组合排水检查井
技术领域
本实用新型涉及城镇排水领域，尤其涉及一种雨水口式雨、污水组合排水检查井。
背景技术
针对城市旧区、建筑区和城市道路安排雨、污水管线紧张的情况，目前已有一种《雨、污水上下分流立式双层排水管道》专利技术，做到将雨水管线和污水管线上下布置，形成只占一条线路位置的双层排水管道。
但是，对于空间面积小的胡同院落或狭长通道上既要布置雨水管道、污水管道排水检查井，又要布置雨水口，还是存在空间不够用的问题。
发明内容
本实用新型的目的就是为了克服上述现有技术存在的问题，提供一种雨水口式雨、污水组合排水检查井，使雨水口和检查井组合成一体，节省了雨水口的位置，有效利用空间，且检修方便。
为了实现本实用新型的上述目的，提供以下技术方案：

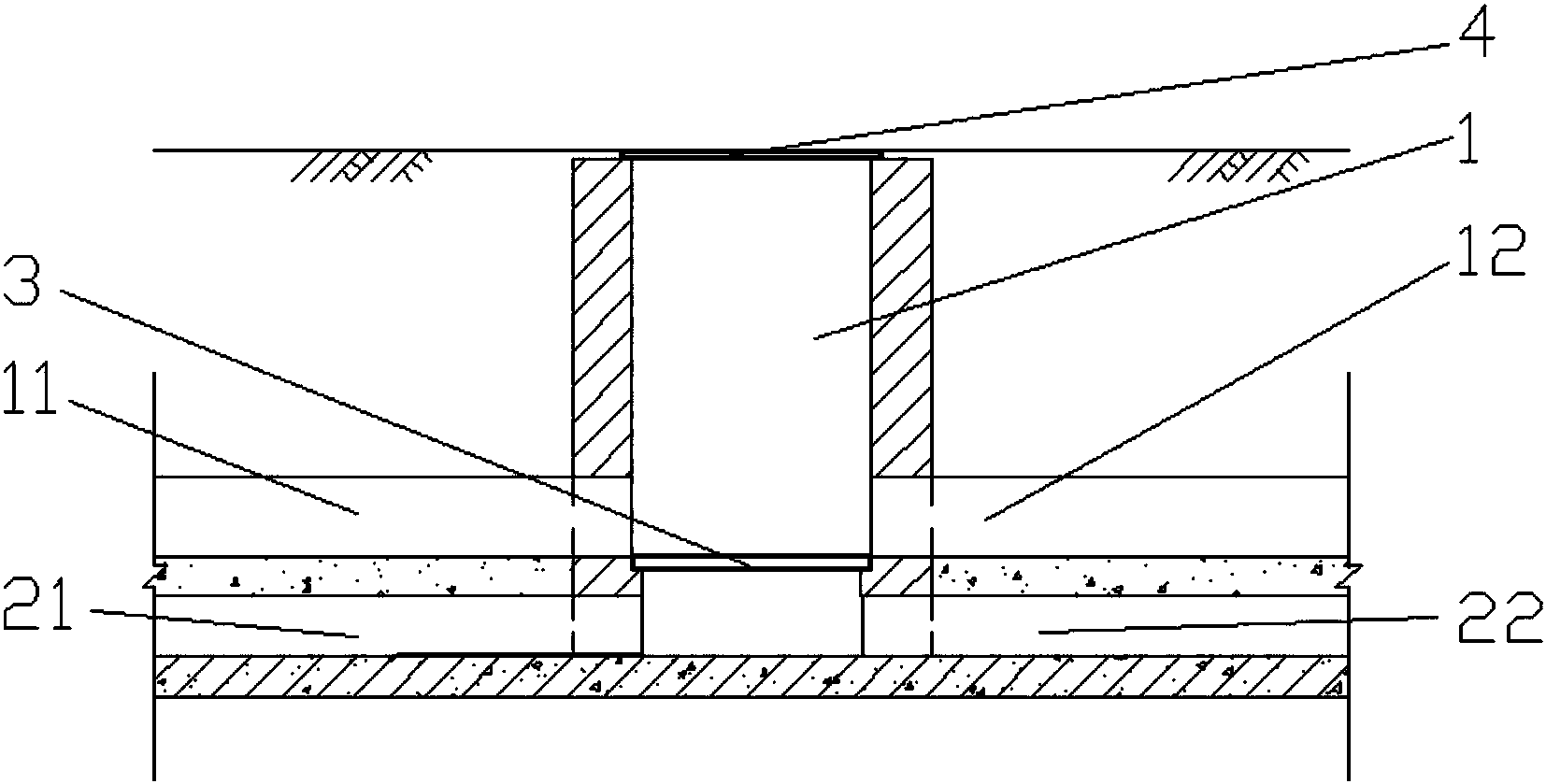

一种雨水口式雨、污水组合排水检查井，包括：雨水井筒，所述雨水井筒的顶部盖有一块或多块雨水篦子;位于所述雨水井筒正下方的污水井筒，所述污水井筒的横截面积小于所述雨水井筒的横截面积，以便在所述雨水井筒与所述污水井筒的相交处形成直角台;搁置在所述直角台上用于盖住所述污水井筒的一块或多块井盖;其中，所述雨水井筒内设有雨水进水支线管道和雨水出水支线管道，所述污水井筒内设有污水进水支线管道和污水出水支线管道。
优选的，所述井盖为硬塑料材质。
优选的，所述井盖的数目与所述雨水篦子对应。
优选的，全部所述井盖的面积与所述雨水井筒的横截面积相等。
优选的，所述井盖的顶面与所述雨水进水支线管道以及雨水出水支线管道的内底面位于同一平面。
优选的，所述平面为斜面，所述斜面自所述雨水进水支线管道的内底面向下倾斜。
优选的，所述井盖为一块。
优选的，所述井盖为圆形或方形。
或者，优选的，所述井盖为多块。
优选的，多块所述井盖为方形。
本实用新型的有益效果体现在以下方面：
本实用新型将雨水口与雨、污分流排水检查井组合成一体，解决了在胡同院落或狭长通道空间狭小地方收水、分流排水设施占用较多空间的难题，同时用轻型硬塑料井盖可以耐腐蚀，打开雨水篦子和井盖进行检修操作也比较方便。
