申请日2016.06.17
公开(公告)日2016.11.30
IPC分类号E03F5/02
摘要
本实用新型公开了一种雨、污水大小井筒上下组合式检查井，包括：雨水井筒，其内设有雨水管道;位于雨水井筒正下方的污水井筒，其内设有污水管道;设置在雨水井筒与污水井筒之间的隔层，隔层上开设有检修孔;其厚度小于隔层厚度的盖板;其中，所述检修孔为台阶孔，盖板搁置在所述台阶孔的台阶上;所述污水管道的管径与所述雨水管道的管径相同，所述污水井筒的横截面积与所述雨水井筒的横截面积相同。所述盖板至少包括两块拼接板。本实用新型根据雨、污水管各自不同的管径大小建造与其匹配的上下组合式大、小井筒，并根据大、小井筒的上下组合情况设置隔层及检修孔，节约投资，检修方便。
权利要求书

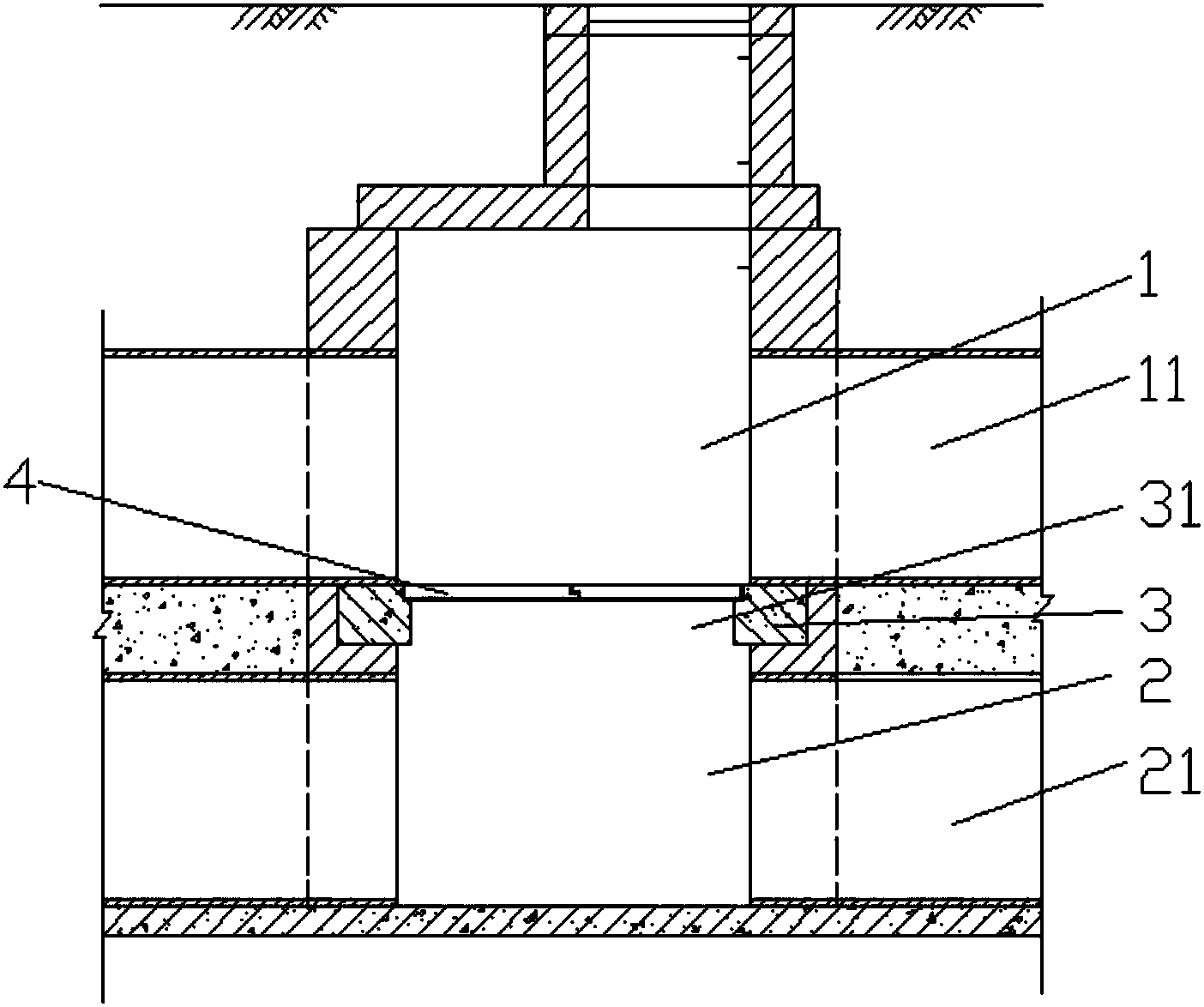

1.一种雨、污水大小井筒上下组合式检查井，包括：
雨水井筒，其内设有雨水管道;
位于所述雨水井筒正下方的污水井筒，其内设有污水管道;
设置在所述雨水井筒与污水井筒之间的隔层，所述隔层上开设有贯通所述雨水井筒和污水井筒的检修孔;
其特征在于，还包括：用于盖住所述检修孔且其厚度小于所述隔层厚度的盖板;
其中，所述检修孔为台阶孔，所述盖板搁置在所述台阶孔的台阶上;所述污水管道的管径与所述雨水管道的管径相同，所述污水井筒的横截面积与所述雨水井筒的横截面积相同。
2.根据权利要求1所述的雨、污水大小井筒上下组合式检查井，其特征在于，所述检修孔的横截面积小于所述雨水井筒的横截面积;所述盖板的面积大于所述检修孔的横截面积且小于所述雨水井筒的横截面积;所述盖板至少包括两块拼接板。
3.一种雨、污水大小井筒上下组合式检查井，包括：
雨水井筒，其内设有雨水管道;
位于所述雨水井筒正下方的污水井筒，其内设有污水管道，所述污水管道的管径小于所述雨水管道的管径，所述污水井筒的横截面积小于所述雨水井筒的横截面积;
设置在所述雨水井筒与污水井筒之间的隔层，所述隔层上开设有贯通所述雨水井筒和污水井筒的检修孔;
其特征在于，还包括：用于盖住所述检修孔且其厚度小于所述隔层厚度的盖板;
其中，所述检修孔为台阶孔，所述盖板搁置在所述台阶孔的台阶上。
4.根据权利要求3所述的雨、污水大小井筒上下组合式检查井，其特征在于，所述检修孔的横截面积与所述污水井筒的横截面积相同;所述盖板的面积大于所述检修孔的横截面积且小于所述雨水井筒的横截面积，所述盖板包括一块完整板。
5.一种雨、污水大小井筒上下组合式检查井，包括：
雨水井筒，其内设有雨水管道;
位于所述雨水井筒正下方的污水井筒，其内设有污水管道;
设置在所述雨水井筒与污水井筒之间的隔层，所述隔层上开设有贯通所述雨水井筒和污水井筒的检修孔;
其特征在于，还包括：用于盖住所述检修孔且其厚度小于所述隔层厚度的盖板;
其中，所述检修孔为台阶孔，所述盖板搁置在所述台阶孔的台阶上;所述污水管道的管径大于所述雨水管道的管径，所述污水井筒的横截面积大于所述雨水井筒的横截面积。
6.根据权利要求5所述的雨、污水大小井筒上下组合式检查井，其特征在于，所述检修孔的横截面积小于所述雨水井筒的横截面积;所述盖板的面积大于所述检修孔的横截面积且小于所述雨水井筒的横截面积，所述盖板包括一块完整板。
7.根据权利要求2或4或6所述的雨、污水大小井筒上下组合式检查井，其特征在于，所述盖板的顶面与所述隔层的顶面以及所述雨水管道的内底面在同一平面。
8.根据权利要求7所述的雨、污水大小井筒上下组合式检查井，其特征在于，所述盖板由轻质耐腐蚀材料制成。
说明书
一种雨、污水大小井筒上下组合式检查井
技术领域
本实用新型涉及城镇排水领域，尤其涉及一种雨、污水大小井筒上下组合式检查井。
背景技术
针对城市旧区、建筑区和城市道路安排雨、污水管线紧张的情况，目前已有一种《雨、污水上下分流立式双层排水管道》专利技术，做到将雨水管线和污水管线上下布置，形成只占一条线路位置的双层排水管道。此技术的雨、污水管共用一个相同口径的检查井，检查井中间有隔层，隔层上有可开启的盖板。下雨时盖板关闭，隔层以上排雨水，隔层以下排污水，不下雨时可以打开盖板对隔板下的污水管进行检修。此技术存在以下几个问题：1、当雨、污水管的管径不同时，共用一个相同口径的检查井就会存在小管径配大井筒的情况，造成投资浪费;2、目前隔层上的盖板是混凝土制作的，分量较重，检修时不易开启;3、由于混凝土盖板较重，考虑到人力能够开启的话就不能做的太大，因此对应于盖板用于盖住的检修口就很小，检修人员很难通过检修口下去检修，检修不方便。4、如果使用设备检修，当污水管靠近隔层平面设置时，从隔层上方通过很小的检修口就很难看到或看全污水管进、出水口，造成检修设备不能顺利伸入污水管进、出水口进行操作，检修不方便。
发明内容
本实用新型的目的就是为了克服上述现有技术存在的问题，提供一种雨、污水大小井筒上下组合式检查井，根据雨、污水管各自不同的管径大小建造与其匹配的上下组合式大、小井筒，并根据大、小井筒的上下组合情况设置隔层及检修孔，资源合理配置，检修方便。
为了实现本实用新型的上述目的，提供一个技术方案：
一种雨、污水大小井筒上下组合式检查井，包括：雨水井筒，其内设有雨水管道;位于所述雨水井筒正下方的污水井筒，其内设有污水管道;设置在所述雨水井筒与污水井筒之间的隔层，所述隔层上开设有贯通所述雨水井筒和污水井筒的检修孔;用于盖住所述检修孔且其厚度小于所述隔层厚度的盖板;其中，所述检修孔为台阶孔，所述盖板搁置在所述台阶孔的台阶上;所述污水管道的管径与所述雨水管道的管径相同，所述污水井筒的横截面积与所述雨水井筒的横截面积相同。
优选的，所述检修孔的横截面积小于所述雨水井筒的横截面积;所述盖板的面积大于所述检修孔的横截面积且小于所述雨水井筒的横截面积;所述盖板至少包括两块拼接板。
优选的，所述盖板的顶面与所述隔层的顶面以及所述雨水管道的内底面在同一平面。
优选的，所述盖板由轻质耐腐蚀材料制成。
为了实现本实用新型的上述目的，还提供一个技术方案：
一种雨、污水大小井筒上下组合式检查井，包括：雨水井筒，其内设有雨水管道;位于所述雨水井筒正下方的污水井筒，其内设有污水管道，所述污水管道的管径小于所述雨水管道的管径，所述污水井筒的横截面积小于所述雨水井筒的横截面积;设置在所述雨水井筒与污水井筒之间的隔层，所述隔层3上开设有贯通所述雨水井筒和污水井筒的检修孔;用于盖住所述检修孔且其厚度小于所述隔层厚度的盖板;其中，所述检修孔为台阶孔，所述盖板搁置在所述台阶孔的台阶上。
优选的，所述检修孔的横截面积与所述污水井筒的横截面积相同;所述盖板的面积大于所述检修孔的横截面积且小于所述雨水井筒的横截面积，所述盖板包括一块完整板。
优选的，所述盖板的顶面与所述隔层的顶面以及所述雨水管道的内底面在同一平面。
优选的，所述盖板由轻质耐腐蚀材料制成。
为了实现本实用新型的上述目的，还提供一个技术方案：
一种雨、污水大小井筒上下组合式检查井，包括：雨水井筒，其内设有雨水管道;位于所述雨水井筒正下方的污水井筒，其内设有污水管道;设置在所述雨水井筒与污水井筒之间的隔层，所述隔层上开设有贯通所述雨水井筒和污水井筒的检修孔;用于盖住所述检修孔且其厚度小于所述隔层厚度的盖板;其中，所述检修孔为台阶孔，所述盖板搁置在所述台阶孔的台阶上;所述污水管道的管径大于所述雨水管道的管径，所述污水井筒的横截面积大于所述雨水井筒的横截面积。
优选的，所述检修孔的横截面积小于所述雨水井筒的横截面积;所述盖板的面积大于所述检修孔的横截面积且小于所述雨水井筒的横截面积，所述盖板包括一块完整板。
优选的，所述盖板的顶面与所述隔层的顶面以及所述雨水管道的内底面在同一平面。
优选的，所述盖板由轻质耐腐蚀材料制成。
本实用新型的有益效果体现在以下方面：
本实用新型根据雨水管道和污水管道各自不同的管径大小建造与其匹配的大小合适的井筒，使得资源合理配置，节省开支;并根据雨水井筒和污水井筒的大小组合方式设置不同尺寸的隔层，隔层上开设的检修孔的大小适合人体通过或就近检修，用于盖住检修孔的盖板的厚度小于隔层的厚度，且盖板选用轻质耐腐蚀材料制成，检修人员检修时，能轻易掀起盖板穿过检修孔下去污水井筒进行检修或就近检修，检修方便。
