申请日2016.06.17
公开(公告)日2016.11.23
IPC分类号C02F1/40; C02F1/52
摘要
本实用新型公开了一种油田污水除油除砂沉降系统，包括依次连接的卸水池、沉降池、隔油沉砂池和净水收集池，隔油沉砂池的底部连接有集泥池，集泥池内设置有污泥提升泵a，污泥提升泵a通过管道连接到隔油沉砂池外，隔油沉砂池的出口处设置溢流堰和高度可调的挡油板，隔油沉砂池的内壁连接有收油管线，收油管线与隔油沉砂池外侧的集油池连接，净水收集池的底部设置有污水提升泵b和液位报警仪。一种油田污水除油除砂沉降系统实现污油泥砂清理的同时延长污水沉降时间，沉降除油的效果好，改善除油沉砂功能，确保处理后水质达标。
权利要求书

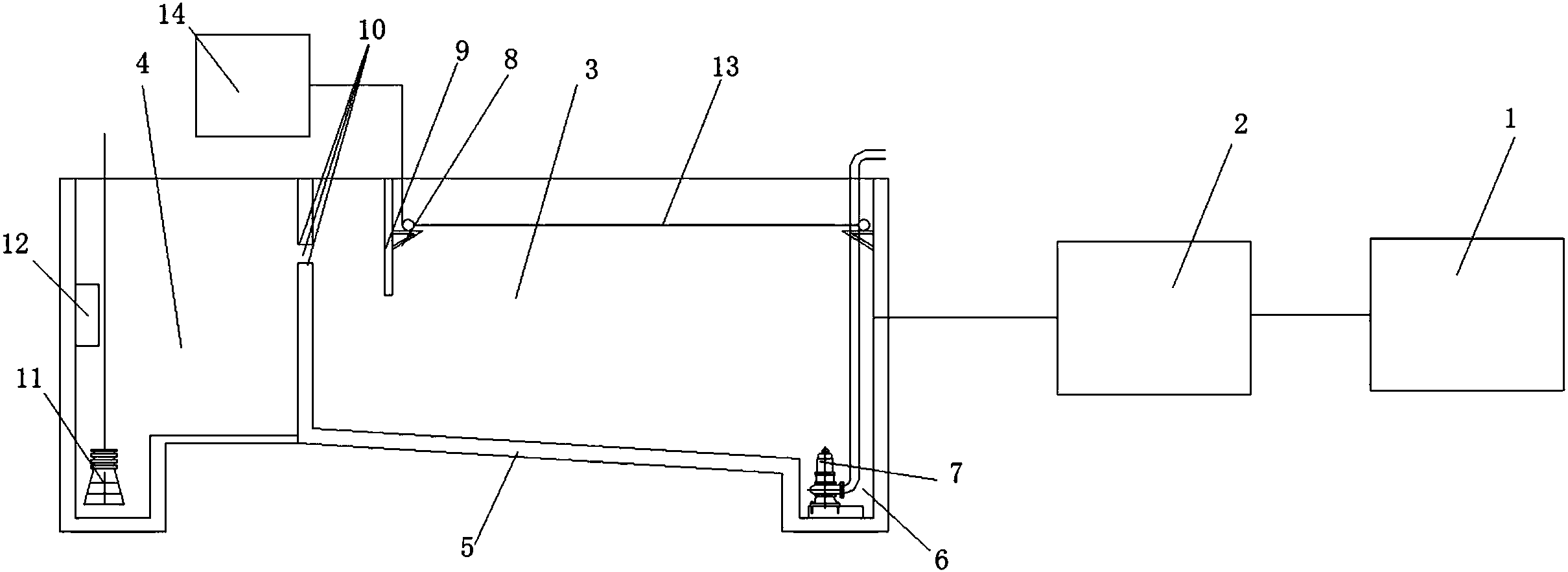

1.一种油田污水除油除砂沉降系统，其特征在于：包括依次连接的卸水池(1)、沉降池(2)、隔油沉砂池(3)和净水收集池(4)，隔油沉砂池(3)的底部设置有集泥池(6)，集泥池(6)内连接有污泥提升泵a(7)，污泥提升泵a(7)通过管道连接到隔油沉砂池(3)外，隔油沉砂池(3)的出口处设置溢流堰(10)和高度可调的挡油板(9)，隔油沉砂池(3)的内壁连接有收油管线(13)，收油管线(13)与隔油沉砂池(3)外侧的集油池(14)连接，净水收集池(4)的底部设置有污水提升泵b(11)和液位报警仪(12)。
2.根据权利要求1所述的一种油田污水除油除砂沉降系统，其特征在于：所述隔油沉砂池(3)和净水收集池(4)的连接处靠近溢流堰(10)。
3.根据权利要求1所述的一种油田污水除油除砂沉降系统，其特征在于：所述挡油板(9)和溢流堰(10)均靠近隔油沉砂池(3)顶部。
4.根据权利要求1所述的一种油田污水除油除砂沉降系统，其特征在于：所述收油管线(13)靠近隔油沉砂池(3)的顶部。
5.根据权利要求1-4任一项所述的一种油田污水除油除砂沉降系统，其特征在于：所述隔油沉砂池(3)的底部为斜面(5)，集泥池(6)位于隔油沉砂池(3)底部的低点处。
6.根据权利要求1-4任一项所述的一种油田污水除油除砂沉降系统，其特征在于：所述收油管线(13)通过支架(8)和管卡与隔油沉砂池(3)的内壁连接。
说明书
一种油田污水除油除砂沉降系统
技术领域
本实用新型属于油田污水处理技术领域，具体涉及一种油田污水除油除砂沉降系统。
背景技术
现有的油田产出污水依靠三级沉降池除油和沉降除砂，沉降后污水经过水处理设备过滤达标注入油层。污水进入一级池来不及沉降除油,直接通过斜孔进入二级甚至三级沉降池，沉降时间短，沉降除油的效果差，大量含油污水进入水处理设备后，污泥和乳化油富集在精细过滤装置表面(纤维球或者烧结管)，损坏精细过滤设备，造成严重的经济损失。
实用新型内容
本实用新型的目的是提供一种油田污水除油除砂沉降系统，解决了现有油田污水处理中沉降除油的效果差的问题。
本实用新型所采用的技术方案是，一种油田污水除油除砂沉降系统，包括依次连接的卸水池、沉降池、隔油沉砂池和净水收集池，隔油沉砂池的底部连接有集泥池，集泥池内设置有污泥提升泵a，污泥提升泵a通过管道连接到隔油沉砂池外，隔油沉砂池的出口处设置溢流堰和高度可调的挡油板，隔油沉砂池的内壁连接有收油管线，收油管线与隔油沉砂池外侧的集油池连接，净水收集池的底部设置有污水提升泵b和液位报警仪。
本实用新型的特点还在于，
隔油沉砂池和净水收集池的连接处靠近溢流堰。
挡油板和溢流堰均靠近隔油沉砂池顶部。
收油管线靠近隔油沉砂池的顶部。
隔油沉砂池的底部为斜面，集泥池位于隔油沉砂池底部的低点处。
收油管线通过支架和管卡与隔油沉砂池的内壁连接。
本实用新型的有益效果是：一种油田污水除油除砂沉降系统通过设置隔油沉砂池，隔油沉砂池的底部为斜面，重力作用下泥砂沿斜面淤积在坡低点集泥池内，集泥池内的污泥提升泵a定期将泥砂清理由罐车拉至附近联合站处理，隔油沉砂池的出口处设置溢流堰和高度可调的挡油板，挡油板阻挡后污油上浮，经收油管线进入集油池中，实现污油泥砂清理的同时延长污水沉降时间，沉降除油的效果好，改善除油沉砂功能，确保处理后水质达标。
