申请日2016.06.17
公开(公告)日2017.01.11
IPC分类号B01D21/02; B01D21/24
摘要
本实用新型涉及一种生活污水沉降池，包括固定支架，所述固定支架上端设置有沉淀池本体，所述沉淀池本体上端一侧设置有排渣管，所述沉淀池本体底部设置有排渣盖板，所述排渣盖板与固定支架之间设置有调节杆，所述沉淀池本体中心位置设置有转动套，所述转动套圆周方向上设置有若干个排渣板，所述转动套一侧与从动轮连接，所述从动轮经过皮带与主动轮连接，所述主动轮与电机相连接。本实用新型使用时，将污水加入到沉淀池内部，当沉降后需要排出时，电机带动主动轮旋转，经过皮带与从动轮、排渣板旋转将沉淀物经过排渣管排出，操纵方便，避免了人工捞出，降低了劳动强度，提高了工作效率。
权利要求书

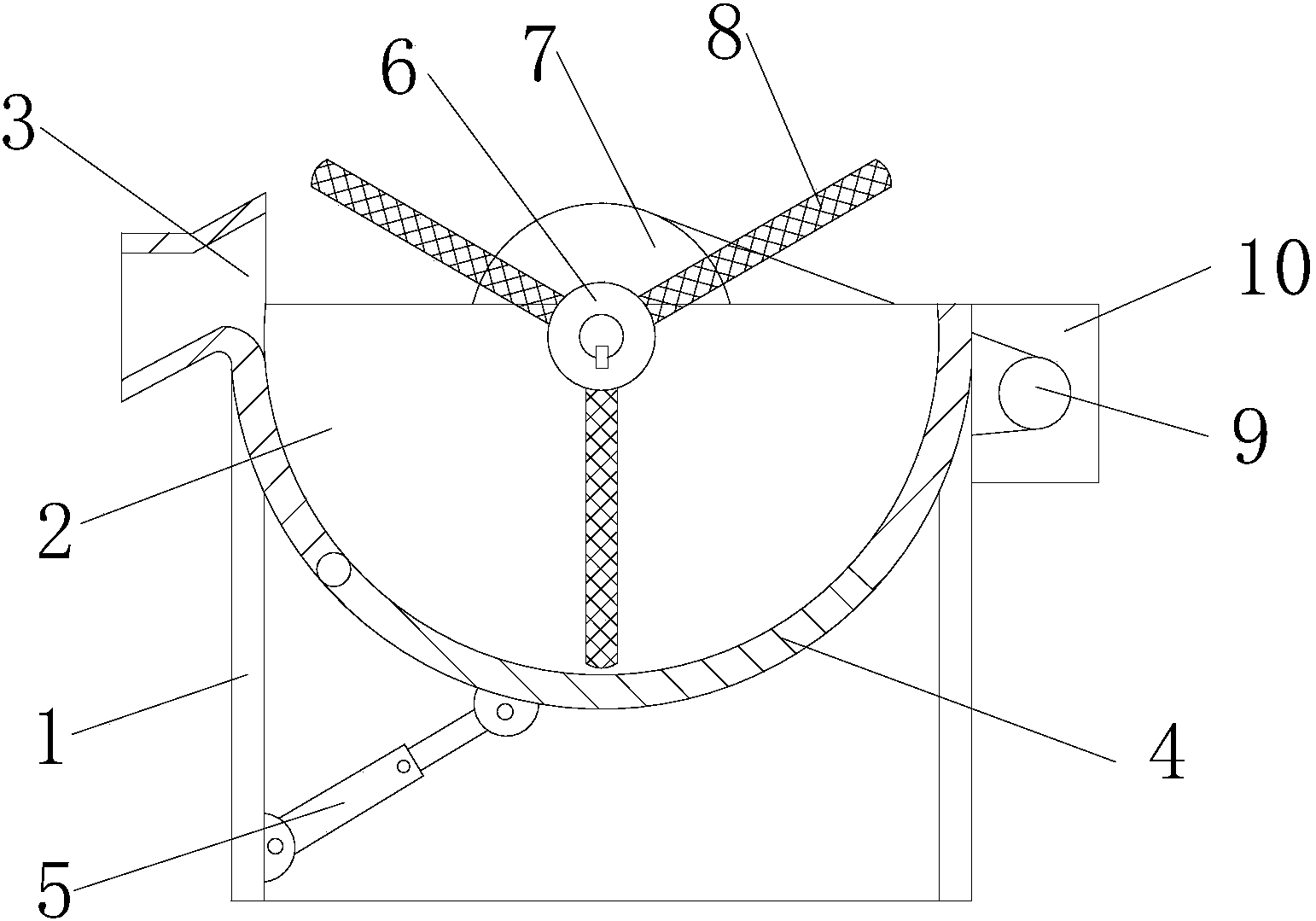

1.一种生活污水沉降池，包括固定支架(1)，所述固定支架(1)上端设置有沉淀池本体(2)，其特征在于：所述沉淀池本体(2)上端一侧设置有排渣管(3)，所述沉淀池本体(2)底部设置有排渣盖板(4)，所述排渣盖板(4)与固定支架(1)之间设置有调节杆(5)，所述沉淀池本体(2)中心位置设置有转动套(6)，所述转动套(6)圆周方向上设置有若干个排渣板(8)，所述转动套(6)一侧与从动轮(7)连接，所述从动轮(7)经过皮带与主动轮(9)连接，所述主动轮(9)与电机(10)相连接。
2.根据权利要求1所述的生活污水沉降池，其特征在于：所述排渣盖板(4)与沉淀池本体(2)之间为铰接连接。
3.根据权利要求1所述的生活污水沉降池，其特征在于：所述排渣板(8)为网状结构。
4.根据权利要求1所述的生活污水沉降池，其特征在于：所述调节杆(5)为气杆或液压杆。
说明书
一种生活污水沉降池
技术领域
本实用新型涉及净化技术领域，尤其涉及一种生活污水沉降池。
背景技术
污水，通常指受一定污染的、来自生活和生产的排出水。污水主要有生活污水、工业废水和初期雨水。污水的主要污染物有病原体污染物、耗氧污染物、植物营养物和有毒污染物等。
根据污水来源的观点，污水可以定义为从住宅、机关、商业或者工业区排放的与地下水、地表水、暴风雪等混合的携带有废物的液体或者水。污水由许多类别，相应地减少污水对环境的影响也有许多技术和工艺。按照污水来源，污水可以分为这四类。第一类：工业废水来自制造采矿和工业生产活动的污水，包括来自与工业或者商业储藏、加工的径流活渗沥液，以及其它不是生活污水的废水。第二类：生活污水来自住宅、写字楼、机关或相类似的污水;卫生污水;下水道污水，包括下水道系统中生活污水中混合的工业废水。第三类：商业污水来自商业设施而且某些成分超过生活污水的无毒、无害的污。如餐饮污水。洗衣房污水、动物饲养污水，发廊产生的污水等。第四类：表面径流来自雨水、雪水、高速公路下水，来自城市和工业地区的水等等，表面径流没有渗进土壤，沿街道和陆地进入地下水。
现有污水在处理过程中需要对污水中的重金属进行沉降，现有沉降池沉降后的杂质不易排出，需要人工捞出，导致工作效率低，且工作强度大。
实用新型内容
本实用新型的目的是为了克服现有技术的不足，提供了一种生活污水沉降池。
本实用新型是通过以下技术方案实现：
一种生活污水沉降池，包括固定支架，所述固定支架上端设置有沉淀池本体，所述沉淀池本体上端一侧设置有排渣管，所述沉淀池本体底部设置有排渣盖板，所述排渣盖板与固定支架之间设置有调节杆，所述沉淀池本体中心位置设置有转动套，所述转动套圆周方向上设置有若干个排渣板，所述转动套一侧与从动轮连接，所述从动轮经过皮带与主动轮连接，所述主动轮与电机相连接。
作为本实用新型的优选技术方案，所述排渣盖板与沉淀池本体之间为铰接连接。
作为本实用新型的优选技术方案，所述排渣板为网状结构。
作为本实用新型的优选技术方案，所述调节杆为气杆或液压杆。
与现有的技术相比，本实用新型的有益效果是：本实用新型结构简单，设计合理，本实用新型通过设置排渣盖板、调节杆与排渣板，这样使用时，将污水加入到沉淀池内部，当沉降后需要排出时，电机带动主动轮旋转，经过皮带与从动轮、排渣板旋转将沉淀物经过排渣管排出，操纵方便，避免了人工捞出，降低了劳动强度，提高了工作效率。
