申请日2016.06.17
公开(公告)日2016.12.28
IPC分类号C02F5/00
摘要
本实用新型属于软水处理领域，公开了一种软水处理系统，一种软水处理系统，包括：进水口、进水阀、软水器、软水箱、出水阀及出水口，其中软水器数量为n个(n≥2)，至少有一个软水器是处于正常工作状态，保障软水箱处于满水或补水状态，解决了传统的软水器在反冲洗时的停水问题。本实用新型可以持续、稳定的为用水设备供水，有效降低用水设备的故障风险。
权利要求书
1.一种软水处理系统，其特征在于，包括：进水口、进水阀、软水器、软水箱、出水阀及出水口，所述进水口与软水器通过进水管连接，所述进水阀设置于进水管上，所述软水器数量为n个(n≥2)，至少有一个软水器是处于正常工作状态，软水器与软水箱通过补水管连接，软水器处理后的软水通过补水管进入软水箱，所述软水箱与出水口通过出水管连接，所述出水阀设置于出水管上，所述出水口连接用水设备。
2.根据权利要求1所述的软水处理系统，其特征在于，所述系统还包括反冲洗排水管，所述反冲洗排水管与软水器连接，用于排出软水器反冲洗后的污水。
3.根据权利要求2所述的软水处理系统，其特征在于，所述软水器还包括一个电动控制阀，所述电动控制阀用于软水器与进水管、补水管和反冲洗排水管之间的切换，通过调节电动控制阀进而控制软水器的工作状态，当软水器与进水管、补水管接通时，软水器进入正常工作状态;当软水器与进水管、反冲洗排水管接通时，软水器进入反冲洗状态。
4.根据权利要求2所述的软水处理系统，其特征在于，所述软水箱还包括高位排水管，所述高位排水管与地漏相连，用于系统故障时排出软水箱中的水，所述反冲洗排水管与高位排水管相连，反冲洗后的污水通过高位排水管进入地漏。
5.根据权利要求1所述的软水处理系统，其特征在于，所述软水箱还包括水位检测器，所述水位检测器数量为N个(N≥2)，当软水箱的水位低于最低位的水位检测器时，系统发出告警并关闭出水阀及水泵;当软水箱的水位高于最高位的水位检测器时，系统发出告警并自动关闭进水阀。
6.根据权利要求1所述的软水处理系统，其特征在于，所述系统还包括进水水流检测器，所述进水水流检测器设置于进水阀与软水器之间的进水管上。
7.根据权利要求1所述的软水处理系统，其特征在于，所述系统还包括水泵和出水水流检测器，所述软水箱与出水阀之间的出水管上分别设置水泵、出水水流检测器;当用水设备需要用水时，水泵启动，出水阀打开，若用户设定时间内出水水流传感器未检测到水流，系统发出告警同时自动关闭水泵和出水阀。
8.根据权利要求1所述的软水处理系统，其特征在于，所述系统还包括补水阀，所述补水阀为液控单向阀，设置于补水管上;所述进水阀和出水阀为电动阀。
9.根据权利要求1所述的软水处理系统，其特征在于，所述系统还包括手动旁通阀，所述手动旁通阀一端与进水口相连，另一端与出水口相连，用于系统检修时保证用水设备的供水。
10.根据权利要求7所述的软水处理系统，其特征在于，所述系统还包括漏水检测器，所述漏水检测器检测到系统或者用水设备漏水时，系统发出告警并自动关闭进水阀、出水阀和水泵。
说明书
一种软水处理系统
技术领域
本实用新型属于软水处理领域，特别涉及一种可以稳定、持续供水的软水处理系统。
背景技术
现有的软水系统只有一套软水器进行工作，不能保证软水箱的水量处于满水或补水状态，软水器进行反冲洗时无法给软水箱补水，此外，软水箱储存的水只用来保证在反冲洗情况下可以延长供水时间，不能保证在停水情况下延长供水时间，因而传统的软水系统就增加了用水设备的故障风险。
发明内容
(一)要解决的技术问题
本发明要解决的技术问题是：解决现有软水装置在反冲洗时无法给软水箱补水的问题，以及在停水时延长对用水设备供水时间的问题，同时解决用水设备或水处理设备输出管道漏水不能自动断水等问题，本发明设计一种可以稳定、持续供水的软水处理系统。
(二)技术方案

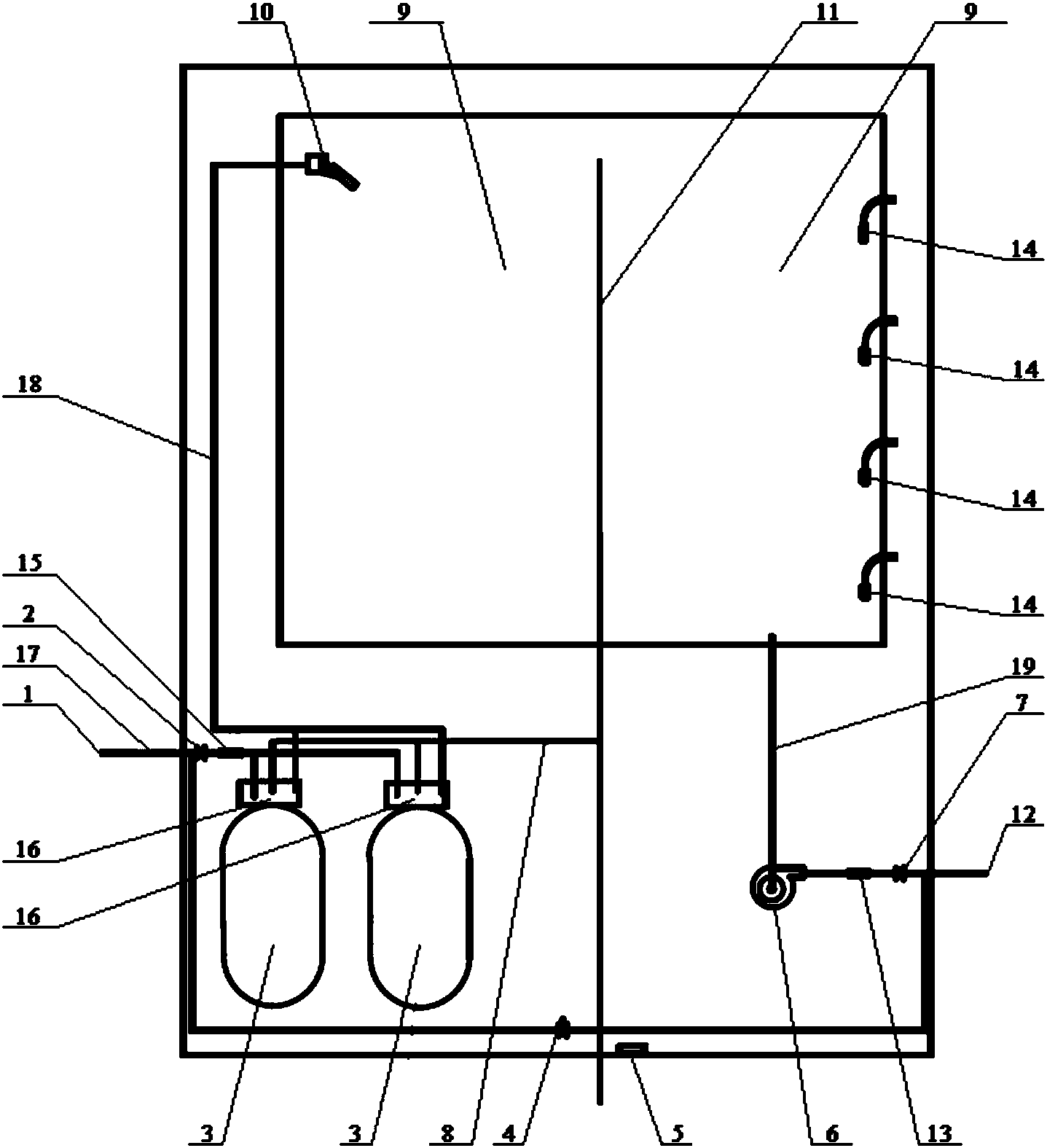

为了解决上述技术问题，本实用新型提供一种软水处理系统，包括：进水口、进水阀、软水器、软水箱、出水阀及出水口，所述进水口与软水器通过进水管连接，所述进水阀设置于进水管上，所述软水器数量为n个(n≥2)，至少有一个软水器是处于正常工作状态，软水器与软水箱通过补水管连接，软水器处理后的软水通过补水管进入软水箱，所述软水箱与出水口通过出水管连接，所述出水阀设置于出水管上，所述出水口连接用水设备。
优选地，所述系统还包括反冲洗排水管，所述反冲洗排水管与软水器连接，用于排出软水器反冲洗后的污水。
优选地，所述软水器还包括一个电动控制阀，所述电动控制阀用于软水器与进水管、补水管和反冲洗排水管之间的切换，通过调节电动控制阀进而控制软水器的工作状态，当软水器与进水管、补水管接通时，软水器进入正常工作状态;当软水器与进水管、反冲洗排水管接通时，软水器进入反冲洗状态。
优选地，所述软水箱还包括高位排水管，所述高位排水管与地漏相连，用于系统故障时排出软水箱中的水，所述反冲洗排水管与高位排水管相连，反冲洗后的污水通过高位排水管进入地漏。
优选地，所述软水箱还包括水位检测器，所述水位检测器数量为N个(N≥2)，当软水箱的水位低于最低位的水位检测器时，系统发出告警并关闭出水阀及水泵;当软水箱的水位高于最高位的水位检测器时，系统发出告警并自动关闭进水阀。
优选地，所述系统还包括进水水流检测器，所述进水水流检测器设置于进水阀与软水器之间的进水管上。
优选地，所述系统还包括水泵和出水水流检测器，所述软水箱与出水阀之间的出水管上分别设置水泵、出水水流检测器;当用水设备需要用水时，水泵启动，出水阀打开，若用户设定时间内出水水流传感器未检测到水流，系统发出告警同时自动关闭水泵和出水阀。
优选地，所述系统还包括补水阀，所述补水阀为液控单向阀，设置于补水管上;所述进水阀和出水阀为电动阀。
优选地，所述系统还包括手动旁通阀，所述手动旁通阀一端与进水口相连，另一端与出水口相连，当系统正常工作时，进水阀打开，手动旁通阀关闭，当系统检修时，所述手动旁通阀打开。
优选地，所述系统还包括漏水检测器，所述漏水检测器检测到系统或者用水设备漏水时，系统发出告警并自动关闭进水阀、出水阀和水泵。
(三)有益效果
上述技术方案具有如下优点：本发明采用了多个软水器同时在线互备工作，且各个软水器交替进行反冲洗，使得软水箱可一直处于满水或补水状态;软水箱储存的水还可以在停水状态时，延长对用水设备的供水时间;避免出现对用水设备供水水压不足的情况;当系统自身或者用水设备出现故障发生漏水时，系统还可自动切断供水水源，防止大量漏水事故发生。
