申请日2016.06.23
公开(公告)日2016.11.09
IPC分类号C02F9/06
摘要
本实用新型公开了一种带有微电解处理的废水沉淀池，包括池体和池盖，池体的底端设有集污区和排污管，池体的下端设有进水管，进水管连接集水管，集水管的外侧设有第一透水填料箱，池盖在池体的内部设有固定杆，固定杆连接第二透水填料箱，第二透水填料箱内设有第一搅拌轴和第二搅拌轴，第一搅拌轴和第二搅拌轴连接搅拌叶，池体的外侧设有固定台，固定台上设有第三传动轴和伸缩杆，伸缩杆和第三传动轴螺纹配合，第二透水填料箱的下端设有斜管群，池体的上端设有排水管。本实用新型设有微电解填料区、斜管群和絮凝反应区，能将废水中的悬浮微粒和有机污染物进行处理，提高传统沉淀池的利用率。

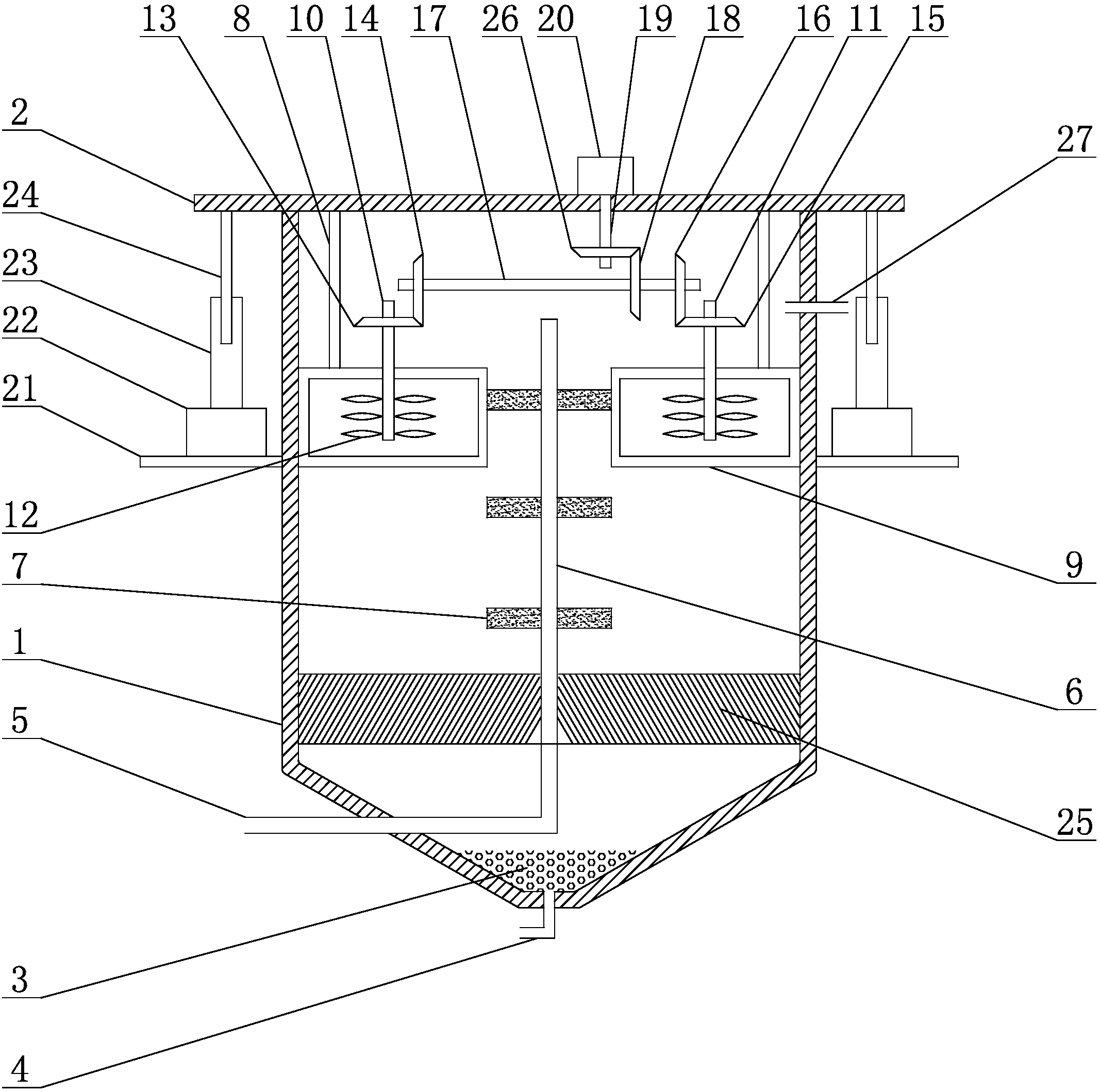

摘要附图
权利要求书
1.一种带有微电解处理的废水沉淀池，包括池体(1)和池盖(2)，其特征在于：所述池体(1)的底端设有集污区(3)，所述集污区(3)的下部设置排污管(4)，池体(1)的下端设有进水管(5)，所述进水管(5)向上延伸连接集水管(6)，所述集水管(6)的外侧设有填充絮凝药剂的第一透水填料箱(7)，所述池盖(2)在池体(1)的内部设有固定杆(8)，所述固定杆(8)连接填充微电解填料的第二透水填料箱(9)，所述第二透水填料箱(9)内设有第一搅拌轴(10)和第二搅拌轴(11)，所述第一搅拌轴(10)和第二搅拌轴(11)分别连接搅拌叶(12)，所述第一搅拌轴(10)连接第一齿轮(13)，所述第一齿轮(13)连接第二齿轮(14)，所述第一齿轮(13)与第二齿轮(14)垂直配合，所述第二搅拌轴(11)连接第三齿轮(15)，所述第三齿轮(15)连接第四齿轮(16)，所述第三齿轮(15)与第四齿轮(16)垂直配合，所述第二齿轮(14)和第四齿轮(16)同时连接第一传动轴(17)，所述第一传动轴(17)上还设有第五齿轮(18)，所述第五齿轮(18)连接第六齿轮(26)，所述第五齿轮(18)与第六齿轮(26)垂直配合，所述第六齿轮(26)连接第二传动轴(19)，所述第二传动轴(19)连接第一电机(20)，所述第一齿轮(13)、第二齿轮(14)、第三齿轮(15)、第四齿轮(16)、第五齿轮(18)和第六齿轮(26)均为锥齿轮，所述第一电机(20)固定在池盖(2)上，所述池体(1)的外侧设有固定台(21)，所述固定台(21)上设有第二电机(22)，所述第二电机(22)连接第三传动轴(23)，所述第三传动轴(23)连接伸缩杆(24)，所述伸缩杆(24)和第三传动轴(23)螺纹配合，所述第二透水填料箱(9)的下端设有斜管群(25)，所述斜管群(25)外侧固定于池体(1)的内壁，斜管群(25)内侧与集水管(6)连接，所述池体(1)的上端设有排水管(27)。
2.根据权利要求1所述的一种带有微电解处理的废水沉淀池，其特征在于：所述池体(1)的横剖面设为圆形面。
3.根据权利要求1所述的一种带有微电解处理的废水沉淀池，其特征在于：所述池体(1)的集污区(3)设为圆锥形。
说明书
一种带有微电解处理的废水沉淀池
技术领域
本实用新型属于废水处理领域，具体涉及一种带有微电解处理的废水沉淀池。
背景技术
近年来，随着环境污染治理技术的发展，沉淀池在废水处理中得到广泛应用，目前采用的沉淀池功能比较单一，基本只有沉淀分离功能，存在沉淀效果差的缺点。斜管沉淀池是应用较为广泛的一种沉淀池，但是这种沉淀池也只能实现沉淀一些污泥等杂质，利用率不高。
微电解技术能够有效处理废水中的有机污染物，它是在不通电的情况下，利用填充在废水中的微电解填料自身产生电位差并对废水进行电解处理，以达到降解有机污染物的目的，具有能耗低、处理速度快的特点。将微电解技术与传统沉淀池融合的一种废水沉淀池可作为一个极具价值的研究课题，以提高传统沉淀池的效果。
实用新型内容
为克服上述现有技术存在的不足，本实用新型提出了一种带有微电解处理的废水沉淀池，沉淀池中设有微电解填料区、斜管群和絮凝反应区，除了能将废水中的悬浮微粒和污泥进行沉淀外，还可以将废水中的有机污染物进行降解，提高传统沉淀池的利用率，为下一步的废水处理提供了良好的水源。
为实现上述目的，本实用新型采用的技术方案如下：
一种带有微电解处理的废水沉淀池，包括池体和池盖，所述池体的底端设有集污区，所述集污区的下部设置排污管，池体的下端设有进水管，所述进水管向上延伸连接集水管，所述集水管的外侧设有填充絮凝药剂的第一透水填料箱，所述池盖在池体的内部设有固定杆，所述固定杆连接填充微电解填料的第二透水填料箱，所述第二透水填料箱内设有第一搅拌轴和第二搅拌轴，所述第一搅拌轴和第二搅拌轴分别连接搅拌叶，所述第一搅拌轴连接第一齿轮，所述第一齿轮连接第二齿轮，所述第一齿轮与第二齿轮垂直配合，所述第二搅拌轴连接第三齿轮，所述第三齿轮连接第四齿轮，所述第三齿轮与第四齿轮垂直配合，所述第二齿轮和第四齿轮同时连接第一传动轴，所述第一传动轴上还设有第五齿轮，所述第五齿轮连接第六齿轮，所述第五齿轮与第六齿轮垂直配合，所述第六齿轮连接第二传动轴，所述第二传动轴连接第一电机，所述第一齿轮、第二齿轮、第三齿轮、第四齿轮、第五齿轮和第六齿轮均为锥齿轮，所述第一电机固定在池盖上，所述池体的外侧设有固定台，所述固定台上设有第二电机，所述第二电机连接第三传动轴，所述第三传动轴连接伸缩杆，所述伸缩杆和第三传动轴螺纹配合，所述第二透水填料箱的下端设有斜管群，所述斜管群外侧固定于池体的内壁，斜管群内侧与集水管连接，所述池体的上端设有排水管。
作为优化，所述池体的横剖面设为圆形面。
作为优化，所述池体的集污区设为圆锥形。
本实用新型的有益效果：
1、本实用新型在传统的废水沉淀池中增设微电解填料区，在不通电的情况下将废水中的有机污染物进行降解，微电解具有能耗低、处理速度快的特点，提高废水的处理效果。
2、本实用新型中设有可以将微电解填料区提升的机构，能够将微电解填料区从池体内取出，便于放置和清理微电解填料。
3、本实用新型中第二透水填料箱中设有搅拌叶，第一搅拌轴和第二搅拌轴带动搅拌叶旋转，能够带动微电解填料运动，防止第二透水填料箱内的微电解填料钝化、板结，避免堵塞池体。
4、本实用新型还增设了絮凝反应区，废水中的颗粒与絮凝剂发生反应后形成大量的矾花，矾花在下落的时候互相凝聚，形成大颗粒污泥，在自身重力的作用下通过斜管群落入集污区，再通过排污管排出池体，提高了传统废水沉淀池的利用率。
