申请日2015.05.29
公开(公告)日2015.09.30
IPC分类号C02F9/14
摘要
一种用于分散污废水深度处理的成套设备，它涉及污水处理技术领域，它包含格栅及污水调节井、折板厌氧池、缺氧池、管式曝气接触氧化池、斜管沉淀池、自流砂滤装置、消毒池、消毒装置、污泥处理装置、风机、剩余污泥管，所述格栅及污水调节井通过污水处理管与折板厌氧池连接，折板厌氧池通过污水处理管与缺氧池连接，管式曝气接触氧化池与缺氧池连接，管式曝气接触氧化池通过污水处理管与斜管沉淀池连接，斜管沉淀池与自流砂滤装置连接，自流砂滤装置与消毒池连接。本发明能满足污水深度处理装置的施工要求，节省了现场加工制作时间，减少了工人劳动量，提高了工作效率，垂直管式砂滤装置固定牢靠，施工快速。
权利要求书

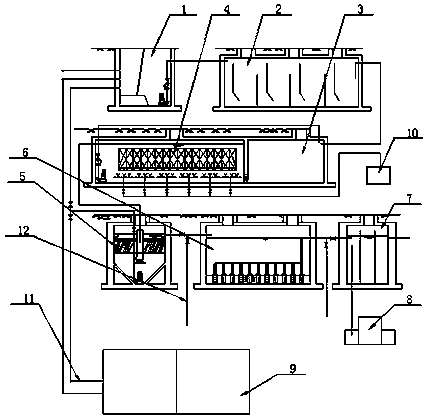

1.一种用于分散污废水深度处理的成套设备，其特征在于：它包含格栅及污水调节井(1)、折板厌氧池(2)、缺氧池(3)、管式曝气接触氧化池(4)、斜管沉淀池(5)、自流砂滤装置(6)、消毒池(7)、消毒装置(8)、污泥处理装置(9)、风机(10)、剩余污泥管(11)，所述格栅及污水调节井(1)通过污水处理管与折板厌氧池(2)连接，折板厌氧池(2)通过污水处理管与缺氧池(3)连接，管式曝气接触氧化池(4)与缺氧池(3)连接，管式曝气接触氧化池(4)通过污水处理管与斜管沉淀池(5)连接，斜管沉淀池(5)与自流砂滤装置(6)连接，自流砂滤装置(6)与消毒池(7)连接，消毒池(7)通过消毒管与消毒装置(8)连接，斜管沉淀池(5)通过剩余污泥管(11)与污泥处理装置(9)连接，斜管沉淀池(5)通过回流污泥管与格栅及污水调节井(1)连接，风机(10)通过送风管与管式曝气接触氧化池(4)连接。
2.根据权利要求1所述的一种用于分散污废水深度处理的成套设备，其特征在于：所述斜管沉淀池(5)与自流砂滤装置(6)之间设置有反冲洗废水管(12)。
说明书
一种用于分散污废水深度处理的成套设备
技术领域
本发明涉及污水处理技术领域，具体涉及一种用于分散污废水深度处理的成套设备。
背景技术
目前，公知的用于分散污废水处理一体化设备，基本沿用缺氧、好氧工艺;使用的材料有传统的钢筋混凝土结构，或者是钢板制作，或者是手工糊制玻璃钢罐体。缺氧、好氧工艺虽然可以脱氮，但不能除磷，已经不符合国家《城镇污水处理厂污染物排放标准》要求。传统的钢筋混凝土结构必须现场施工，需要支模、绑扎钢筋、混凝土灌注、养护、拆模等工序。由于施工技术水平的差异，施工周期长，影响地面交通和住户使用;现场制作浪费大量的工作时间，劳动效率不高。钢板制作的一体化设备往往防腐处理不好，使用寿命大大缩短。手工糊制玻璃钢产品则由于其技术落后，承受地面荷载有限，致使罐体垮塌不计其数。
发明内容
本发明的目的在于针对现有技术的缺陷和不足，提供一种结构简单、设计合理、使用方便的用于分散污废水深度处理的成套设备。
为实现上述目的，本发明采用的技术方案是：它包含格栅及污水调节井、折板厌氧池、缺氧池、管式曝气接触氧化池、斜管沉淀池、自流砂滤装置、消毒池、消毒装置、污泥处理装置、风机、剩余污泥管，所述格栅及污水调节井通过污水处理管与折板厌氧池连接，折板厌氧池通过污水处理管与缺氧池连接，管式曝气接触氧化池与缺氧池连接，管式曝气接触氧化池通过污水处理管与斜管沉淀池连接，斜管沉淀池与自流砂滤装置连接，自流砂滤装置与消毒池连接，消毒池通过消毒管与消毒装置连接，斜管沉淀池通过剩余污泥管与污泥处理装置连接，斜管沉淀池通过回流污泥管与格栅及污水调节井连接，风机通过送风管与管式曝气接触氧化池连接，所述斜管沉淀池与自流砂滤装置之间设置有反冲洗废水管。
本发明操作时，格栅及污水调节井装有提升水泵，通过格栅拦截漂浮物和粗大悬浮物，提升泵将污废水提升至折板厌氧池，产生水解酸化反应，同时聚磷菌放磷;从折板厌氧池顺流污水及管式曝气接触氧化池回流混合液进入缺氧池，产生反硝化反应，氮气在此逸出;顺流污水及斜管沉淀池回流污泥一并进入管式曝气接触氧化池，好氧微生物吸附降解有机物，聚磷菌吸磷，产生硝化反应;顺流污水进入斜管沉淀池，实现泥水分离;上述分离的水进入自流砂滤装置，反冲洗废水管可以反冲洗，悬浮物去除;再通过消毒池进行消毒，采用电解法二氧化氯发生器可以不使用盐酸，提高了安全性，经过消毒处理后的尾水达标排放;斜管沉淀池产生的剩余污泥泵送至污泥处理装置，处置后外运;回流污泥泵送到管式曝气接触氧化池的进水口，管式曝气接触氧化池内的混合液泵送到缺氧池的进水口。
采用上述结构后，本发明产生的有益效果为：本发明所述的一种用于分散污废水深度处理的成套设备，能满足污水深度处理装置的施工要求，节省了现场加工制作时间，减少了工人劳动量，提高了工作效率，垂直管式砂滤装置固定牢靠，施工快速，出水悬浮物指标在10mg/L以下。
