申请日2016.06.23
公开(公告)日2016.11.23
IPC分类号C02F3/02; C02F101/30
摘要
本实用新型公开了一种高效率低能耗污水生化处理系统，包括：溶解氧检测器，用于检测生化池中溶解氧并得到溶解氧数据;控制器，与溶解氧检测器连接，用于接收并分析溶解氧数据;变频器，与控制器连接;风机，与变频器连接，用于在变频器的控制下调节输送的空气风量;供氧系统，与风机连接，用于向生化池中输送空气。本实用新型的高效率低能耗污水生化处理系统通过溶解氧检测器实时检测生化池中的溶解氧，再通过控制器、变频器、风机及供氧系统调整向生化池中输送的空气风量，从而保证生化池中的微生物有足够的溶解氧来降解有机物，对溶解氧的精确控制降低了处理能耗，提高了处理效率，降低了处理成本。

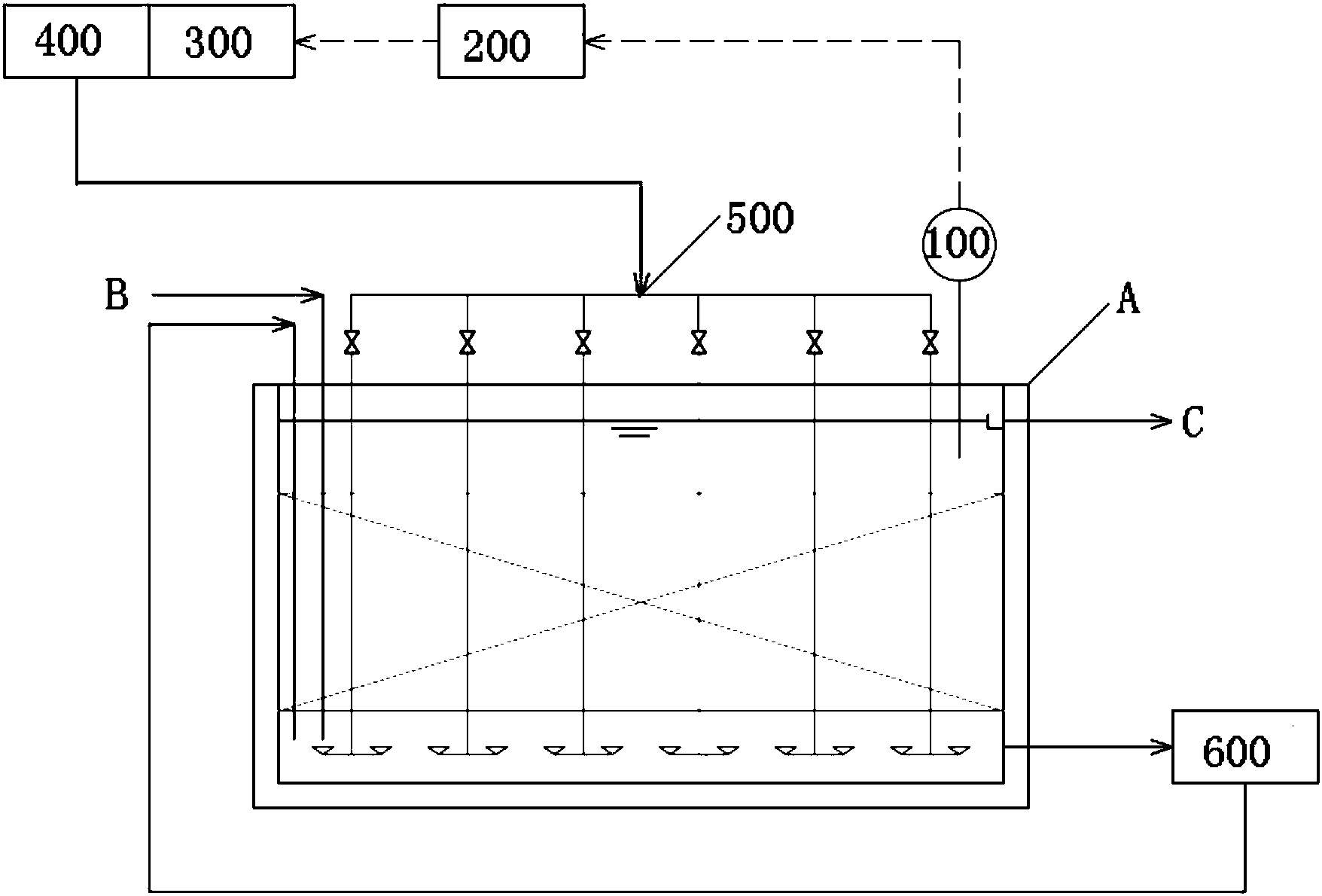

摘要附图
权利要求书
1.一种高效率低能耗污水生化处理系统，其特征在于，包括：
溶解氧检测器，用于检测生化池中溶解氧并得到溶解氧数据;
控制器，与所述溶解氧检测器连接，用于接收并分析所述溶解氧数据;
变频器，与所述控制器连接;
风机，与所述变频器连接，用于在所述变频器的控制下调节输送的空气的风量;
供氧系统，与所述风机连接，用于向所述生化池中输送空气。
2.如权利要求1所述的高效率低能耗污水生化处理系统，其特征在于：所述供氧系统包括空气母管及至少一个供氧子系统，所述供氧子系统与所述空气母管连接。
3.如权利要求2所述的高效率低能耗污水生化处理系统，其特征在于：所述供氧子系统包括供风主管、环状总管及至少一个供风支管，所述供风主管与所述空气母管连通，所述环状总管与所述供风主管连通，所述供风支管的两端分别与所述环状总管连通，所述供风支管上设有至少一个出气口。
4.如权利要求3所述的高效率低能耗污水生化处理系统，其特征在于：所述供氧子系统还包括一分路切断阀，所述分路切断阀设置在所述供风主管上，用于开启或关闭所述供风主管。
5.如权利要求3所述的高效率低能耗污水生化处理系统，其特征在于：所述供风支管的出气口处设有微孔曝气盘。
6.如权利要求1至5中任一项所述的高效率低能耗污水生化处理系统，其特征在于，还包括：
回流泵，用于向生化池中提供回流的泥水混合物。
说明书
一种高效率低能耗污水生化处理系统
技术领域
本实用新型涉及污水处理系统，尤指一种高效率低能耗污水生化处理系统。
背景技术
随着污染的日益严重，国家对污染物排放标准也越来越严格，这导致污水处理项目的投资和运行成本越来越高，因此如何优化工艺节约成本是污水处理项目面临的新课题。污水处理项目中电耗占直接运行成本高达总成本的百分之八九十。有机污水处理项目的主体工艺是生化处理，生化处理是去除污水中有机物的方法中最有效而且运行成本较低的方法之一。生化处理方法中直接运行成本主要是电耗，占总成本的百分之九十以上，电耗主要用于提升泵、搅拌器、回流泵、风机等机泵设备的消耗，其中风机的电耗最大。风机的主要功能是向水中微生物供氧(微生物在好氧环境下降解有机物所需)，同时也起到搅拌的作用(保证微生物、有机物、氧气的充分接触)。
申请号为CN200610114666.5，主题名称为ORBAL氧化沟脱氮工艺溶解氧控制装置及方法的中国专利公开了一种溶解氧控制方法，即根据分析的进水水质，通过活性污泥反应动力学计算，确定各沟道初始溶解氧设定值，并由计算机控制过程控制器，通过三沟道的曝气变频控制器控制鼓风机的曝气量;当水质水量发生改变时，通过各沟道内溶解氧的变化情况及设定规则，调整鼓风机曝气量。这种控制方法存在一些不足：首先，该方法基于进水水质分析，对于连续运行的生化处理工艺而言分析数据一般都滞后于实际运行控制需求;其次，即便增加进水在线分析便于运行控制，但也增加了设备投资;最后，该方法应用范围较小，主要应用于脱除总氮时的低溶解氧控制。
另外，在生化处理池中，污水中的有机物与供氧系统提供的氧气、微生物充分接触，微生物氧化降解有机物减少污染。进水水质、水量的变化会造成溶解氧的波动，例如，进水浓度提高会导致溶解氧消耗增加、溶解氧监测数据下降。传统的污水生化处理供风系统一般根据供风量设计计算结果选择风机，并考虑适当余量。由于供风量设计计算中有采用经验系数、水质、水量等波动较大的诸多因素，因此供风量设计计算结果可能与实际需求量存在较大差异，这会导致供风量过小无法满足降解有机物的需求，或者供风量过大造成对微生物及其栖息地(填料)的冲刷，进一步导致微生物量不足。而通过调节放空阀来控制供风量，则会导致溶解氧数据在供风量影响下变化的时间较长，进一步导致生化效率较低。
因此，本申请人致力于提供一种新型的高效率低能耗污水生化处理系统。
实用新型内容
本实用新型的目的是提供一种高效率低能耗污水生化处理系统，其结构简单，可以精确控制溶解氧，从而提高污水生化效率，降低处理能耗及运行成本。
为解决上述技术问题，本实用新型提供了一种高效率低能耗污水生化处理系统，包括：溶解氧检测器，用于检测生化池中溶解氧并得到溶解氧数据;控制器，与所述溶解氧检测器连接，用于接收并分析所述溶解氧数据;变频器，与所述控制器连接;风机，与所述变频器连接，用于在所述变频器的控制下调节输送的空气的风量;供氧系统，与所述风机连接，用于向所述生化池中输送空气。
优选地，所述供氧系统包括空气母管及至少一个供氧子系统，所述供氧子系统与所述空气母管连接。
优选地，所述供氧子系统包括供风主管、环状总管及至少一个供风支管，所述供风主管与所述空气母管连通，所述环状总管与所述供风主管连通，所述供风支管的两端分别与所述环状总管连通，所述供风支管上设有至少一个出气口。
优选地，所述供氧子系统还包括一分路切断阀，所述分路切断阀设置在所述供风主管上，用于开启或关闭所述供风主管。
优选地，所述供风支管的出气口处设有微孔曝气盘。
优选地，所述高效率低能耗污水生化处理系统还包括回流泵，回流泵用于向生化池中提供回流的泥水混合物。
本实用新型的高效率低能耗污水生化处理系统可以实现以下至少一种有益效果：
1、本实用新型的高效率低能耗污水生化处理系统通过溶解氧检测器实时检测生化池中的溶解氧，并将得到的溶解氧数据传输至控制器，控制器控制调整变频器的频率，变频器再调整风机的供风量，从而调整供氧系统向生化池中输送的空气风量，从而保证生化池中的微生物有足够的溶解氧来降解有机物，对溶解氧的精确控制降低了生化处理系统的能耗，提高了处理效率，降低了处理成本。
2、本实用新型的高效率低能耗污水生化处理系统通过分路切断阀控制不同供氧子系统的开启和关闭，从而控制调节生化池中不同区域的溶解氧，这样设置可以提高溶解氧调节的精确度，进一步增大处理系统的效率，降低能耗。
3、本实用新型的高效率低能耗污水生化处理系统中供氧子系统结构设计巧妙，通过供风主管将空气母管中的空气输送至环状总管中，再通过环状总管将空气输送至供风支管中，环状总管可以从供风支管的两端分别向其输送空气，这样设置可以提高空气的输送效率，从而进一步增大污水处理系统的效率。
