申请日2016.06.23
公开(公告)日2016.11.16
IPC分类号C02F11/14
摘要
本实用新型提供了一种城市污泥加药脱水处理装置，包括一厢式货车，以及集成于厢式货车车厢内的一加药机、一加药泵和一脱水机，脱水机的进口端通过管道从厢式货车外接入污泥，加药机的进口端通过管道从厢式货车外接入清水，加药机的出口端通过加药泵接入脱水机的进口端，厢式货车的车厢内还设置有一提供上述所有设备动力的发电机。本实用新型移动灵活方便，以期能低能耗、环保实现对城市生活污泥的处理，降低城市生活污泥处理成本，减少环境污染;同时期望处理后的污泥变废为宝，增加经济效益。

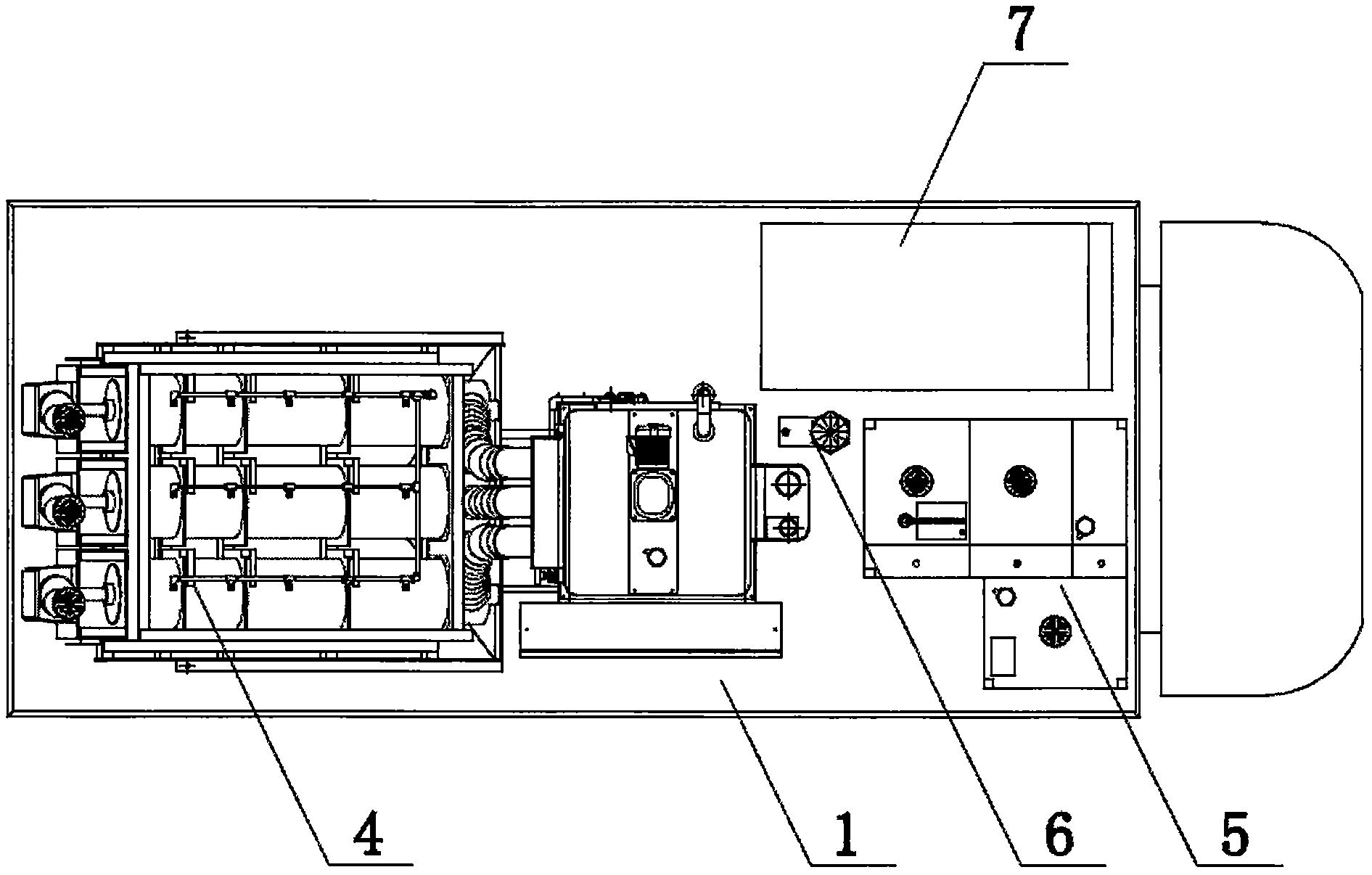

摘要附图
权利要求书
1.一种城市污泥加药脱水处理装置，其特征在于，包括一厢式货车，以及集成于所述厢式货车车厢内的一加药机、一加药泵和一脱水机，所述脱水机的进口端通过管道从所述厢式货车外接入污泥，所述加药机的进口端通过管道从所述厢式货车外接入清水，所述加药机的出口端通过加药泵接入所述脱水机的进口端，所述厢式货车的车厢内还设置有一提供上述所有设备动力的发电机。
2.根据权利要求1所述的城市污泥加药脱水处理装置，其特征在于，所述脱水机进一步包括一絮凝器以及多个与所述絮凝器相连接的脱水器;所述絮凝器上设置有絮凝槽，所述絮凝槽上设置有一污泥输入口、一药液输入口和一絮凝搅拌器;所述脱水器上设置有一挤压管，所述挤压管内沿其轴向设置有一螺旋轴，所述螺旋轴连接有一驱动其旋转的螺旋电机，所述挤压管在所述螺旋轴的两端分别设置有一絮凝污泥输入口和一泥饼排出口，所述絮凝污泥输入口位于所述螺旋轴端部上侧，所述泥饼排出口位于所述螺旋轴端部下侧，在所述絮凝污泥输入口所在端下侧的挤压管上设置有一滤液排出口，在所述泥饼排出口所在端的挤压管上设置有一背压板，所述背压板周向上设置有若干根与所述螺旋轴平行布置的固定轴，所述螺旋轴外套设有间隔依次循环布置的固定环和游动环，所述固定环固定在上述固定轴上，所述游动环铰接在上述其中一固定轴上，所述螺旋轴上螺旋筋的螺距从絮凝污泥输入口至泥饼排出口逐渐缩小，所述螺旋轴在螺旋筋螺距宽的段落上设置为无锥度浓缩段，而在螺旋筋螺距窄的段落上设置为有锥度脱水段。
3.根据权利要求1或2所述的城市污泥加药脱水处理装置，其特征在于，加药机进一步包括一加药槽，所述加药槽上设置有一配药斗，所述配药斗出口处设置有一计量器，所述计量器下方设置有一进药斗，所述加药槽上还设置有一溶药搅拌器。
说明书
城市污泥加药脱水处理装置
技术领域
本实用新型涉及城市污泥处理技术领域，更具体地说是一种城市污泥加药脱水处理装置。
背景技术
城市污水(municipal sewage，municipal wastewater)是排入城镇污水系统的污水的统称。城市污水主要包括生活污水和工业污水，一般由城市排水管网汇集并输送到污水处理厂进行处理。生活污泥是污水处理的经常性产物，从污水处理排出的污泥，每100吨中含有80吨水，大量的水为污泥的后续处理带来重重困难。污泥中含有大量微生物的菌体和有机胶体物质，导致污泥黏度大。污泥的处理一直是市政管理面临的重要问题之一。
目前，国内还没有成熟的技术来处理污泥，主要是随意排放或填埋。由于污泥中含有毒有害物质，这就可能再次引起污染，甚至可能通过食物链进入人体，进而危害公众的身体健康。生活污泥中含有大量的有机质以及氮、磷、钾，是很好的肥料，但由于其中含有有害物质，限制了其资源化利用，根据传统农业的经验，污泥可以施用在土地上来改善土壤的土质，以促进农作物的增长。另外，施用污泥可以减少化肥和农药的使用量，因而减少环境污染。污泥处理是一个高能耗、高投入的过程，正因如此，长期以来我国城市污泥得不到有效的处理。目前，污泥处理的问题虽然得到了广泛的重视，但处理成本偏高仍是制约在全国范围内妥善解决污泥问题的重要因素。污泥含水率达到80%以后就很难再依靠机械脱水机进一步脱水，常见的方法是采用加热蒸发的方法将水除掉。这是污泥处理过程中能量消耗最大的环节，也是决定污泥处理成本的主要因素。因此，发展低耗能的污泥脱水方法，成为降低污泥处理成本关键，也是污泥处理的关键技术问题。
实用新型内容
本实用新型的目的在于克服现有技术以上缺陷，提供一种移动灵活方便，以期能低能耗、环保实现对城市生活污泥的处理，降低城市生活污泥处理成本，减少环境污染;同时期望处理后的污泥变废为宝，增加经济效益的城市污泥加药脱水处理装置。
为了达到以上目的，本实用新型是通过以下技术方案实现的：一种城市污泥加药脱水处理装置，其特征在于，包括一厢式货车，以及集成于所述厢式货车车厢内的一加药机、一加药泵和一脱水机，所述脱水机的进口端通过管道从所述厢式货车外接入污泥，所述加药机的进口端通过管道从所述厢式货车外接入清水，所述加药机的出口端通过加药泵接入所述脱水机的进口端，所述厢式货车的车厢内还设置有一提供上述所有设备动力的发电机。
本实用新型主要创意是将所有污泥处理设备集成到一个厢式货车上去，移动方便灵活，可以到达城市任何一个地点，打开窨井盖就可以抽污泥进行处理，解决城市一些堵塞段。
作为优选，所述脱水机进一步包括一絮凝器以及多个与所述絮凝器相连接的脱水器;所述絮凝器上设置有絮凝槽，所述絮凝槽上设置有一污泥输入口、一药液输入口和一絮凝搅拌器;所述脱水器上设置有一挤压管，所述挤压管内沿其轴向设置有一螺旋轴，所述螺旋轴连接有一驱动其旋转的螺旋电机，所述挤压管在所述螺旋轴的两端分别设置有一絮凝污泥输入口和一泥饼排出口，所述絮凝污泥输入口位于所述螺旋轴端部上侧，所述泥饼排出口位于所述螺旋轴端部下侧，在所述絮凝污泥输入口所在端下侧的挤压管上设置有一滤液排出口，在所述泥饼排出口所在端的挤压管上设置有一背压板，所述背压板周向上设置有若干根与所述螺旋轴平行布置的固定轴，所述螺旋轴外套设有间隔依次循环布置的固定环和游动环，所述固定环固定在上述固定轴上，所述游动环铰接在上述其中一固定轴上，所述螺旋轴上螺旋筋的螺距从絮凝污泥输入口至泥饼排出口逐渐缩小，所述螺旋轴在螺旋筋螺距宽的段落上设置为无锥度浓缩段，而在螺旋筋螺距窄的段落上设置为有锥度脱水段。
本实用新型通过螺旋挤压式脱水机，能脱水充分，而且有效分离出渣和水，进行循环利用。
作为优选，加药机进一步包括一加药槽，所述加药槽上设置有一配药斗，所述配药斗出口处设置有一计量器，所述计量器下方设置有一进药斗，所述加药槽上还设置有一溶药搅拌器。
对污泥进行加药絮凝，有效净化水质，而且能够化学处理有毒物质，将污泥渣用于肥料。
