申请日2015.05.27
公开(公告)日2015.08.12
IPC分类号C02F3/30
摘要
本发明公开了一种分段并联式城市污水脱氮曝气处理池，包括池体，所述池体内设置有相互连通的第一反应池、第二反应池和第三反应池，所述第一反应池上方设置有与其内部相连通的进水口，在第三反应池上方设置有与其内部相连通的排水口，本装置通过在本装置采用分级处理，利用填料与污水发生厌氧和反硝化反应脱氮除磷，并且在填料支架下方设置潜水搅拌机减少了两个反应池内的死泥，使得污泥不会沉淀，为生物菌落创造稳定生长环境，减少池底死泥的同时增加系统内活性污泥量，提高脱氮效果，并在第三反应池内设置曝气装置和污泥分离器，快速为水中增氧，带走水中含有的有害气体，分离污水中残留污泥，有效净化城市污水。
权利要求书

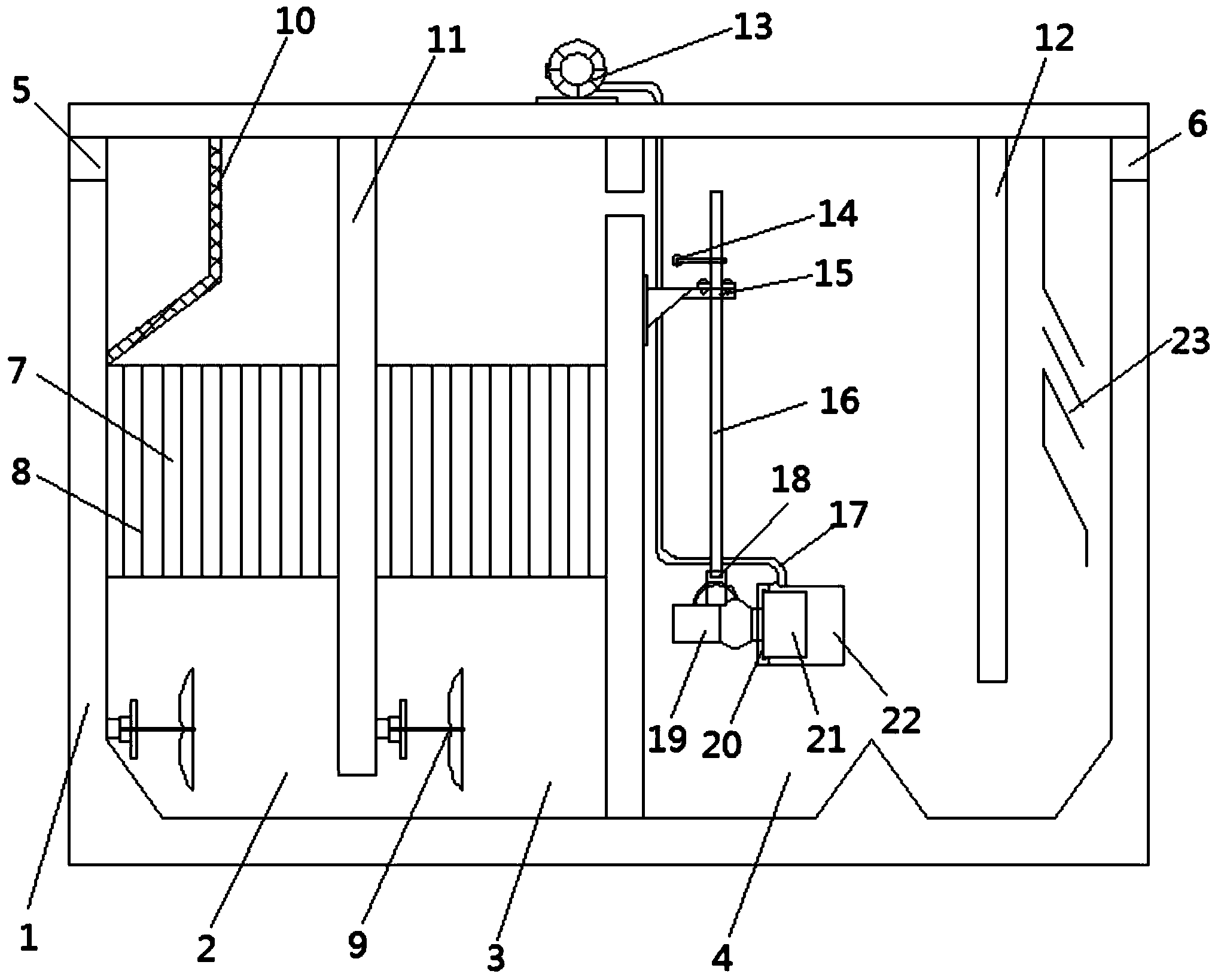

1.一种分段并联式城市污水脱氮曝气处理池，包括池体，其特征在于，所述池体内 设置有相互连通的第一反应池、第二反应池和第三反应池，所述第一反应池上方设置有与 其内部相连通的进水口，在第三反应池上方设置有与其内部相连通的排水口，所述池体内 设置有隔墙将三个反应池相互隔开，所述进水口与第一反应池连接处安装有网兜，在第一 反应池和第二反应池内均设置有填料支架和潜水搅拌器，在填料支架内填充有填料，所述 潜水搅拌器设置在填料支架下方，在第三反应池内设置有曝气装置，所述曝气装置包括曝 气电机、内导流筒和外导流筒，所述内导流筒内部安装有与曝气电机相连接的叶轮，所述 内导流筒和外导流筒之间设置有空气扩散器，所述空气扩散器通过空气管与鼓风机相连 接，所述曝气电机设置在叶轮尾部，在曝气电机的顶部安装有角度调节装置，所述角度调 节装置通过导杆安装在支架上，所述鼓风机设置在第三反应池上方并连接有控制装置，鼓 风机通过空气管与空气扩散器连接，在第三反应池内上平面靠近排水口处竖直设置有一个 隔板，所述隔板下端与第三反应池底面之间留有通道，在隔板和池体内壁之间设置有泥水 分离器。
2.根据权利要求1所述的一种分段并联式城市污水脱氮曝气处理池，其特征在于， 所述第一反应池和第二反应池之间的隔墙在下部设有开口。
3.根据权利要求1所述的一种分段并联式城市污水脱氮曝气处理池，其特征在于， 所述第二反应池和第三反应池之间的隔墙在上部设有开口。
4.根据权利要求1所述的一种分段并联式城市污水脱氮曝气处理池，其特征在于， 所述导杆顶部设有手轮。
说明书
一种分段并联式城市污水脱氮曝气处理池
技术领域
本发明涉及市政设施领域，具体是一种分段并联式城市污水脱氮曝气处理池。
背景技术
人类生活过程中产生的污水，是水体的主要污染源之一，其主要包括粪便和洗涤污水 等，城市每人每日排出的生活污水量为150L～400L，其量与生活水平有密切关系，生活污 水中含有大量有机物，目前大部分城市都设有污水处理点对这些生活污水进行处理后再排 放至外界，以保护生态环境，但目前多数污水处理方式均采用化学法处理，容易产生二次 污染，而且处理生活污水的过程中由于沉淀以及化学反应等原因，会产生大量的固体杂质， 这些固体杂质会沉淀下来，进而产生了大量的污泥，污泥中含有大量的有机质和氮磷钾元 素，COD值偏高，远远无法达到国家排放标准。
发明内容
本发明的目的在于提供一种分段并联式城市污水脱氮曝气处理池，以解决上述背景技 术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种分段并联式城市污水脱氮曝气处理池，包括池体，所述池体内设置有相互连通的 第一反应池、第二反应池和第三反应池，所述第一反应池上方设置有与其内部相连通的进 水口，在第三反应池上方设置有与其内部相连通的排水口，所述池体内设置有隔墙将三个 反应池相互隔开，所述进水口与第一反应池连接处安装有网兜，在第一反应池和第二反应 池内均设置有填料支架和潜水搅拌器，在填料支架内填充有填料，所述潜水搅拌器设置在 填料支架下方，在第三反应池内设置有曝气装置，所述曝气装置包括曝气电机、内导流筒 和外导流筒，所述内导流筒内部安装有与曝气电机相连接的叶轮，所述内导流筒和外导流 筒之间设置有空气扩散器，所述空气扩散器通过空气管与鼓风机相连接，所述曝气电机设 置在叶轮尾部，在曝气电机的顶部安装有角度调节装置，所述角度调节装置通过导杆安装 在支架上，所述鼓风机设置在第三反应池上方并连接有控制装置，鼓风机通过空气管与空 气扩散器连接，在第三反应池内上平面靠近排水口处竖直设置有一个隔板，所述隔板下端 与第三反应池底面之间留有通道，在隔板和池体内壁之间设置有泥水分离器。
作为本发明进一步的方案：所述第一反应池和第二反应池之间的隔墙在下部设有开 口。
作为本发明再进一步的方案：所述第二反应池和第三反应池之间的隔墙在上部设有开 口。
作为本发明再进一步的方案：所述导杆顶部设有手轮。
与现有技术相比，本发明的有益效果是：本装置通过在本装置采用分级处理，利用填 料与污水发生厌氧和反硝化反应脱氮除磷，并且在填料支架下方设置潜水搅拌机减少了两 个反应池内的死泥，使得污泥不会沉淀，为生物菌落创造稳定生长环境，减少池底死泥的 同时增加系统内活性污泥量，提高脱氮效果，并在第三反应池内设置曝气装置和污泥分离 器，快速为水中增氧，带走水中含有的有害气体，分离污水中残留污泥，有效净化城市污 水。
