申请日2016.06.16
公开(公告)日2016.08.24
IPC分类号C02F9/14; C02F11/12
摘要
本发明公开了用于污水深度处理系统，属于污水处理设备领域，包括在污水处理现场按工艺要求设置的闸门井、沉砂池、分离沉淀池、厌氧池、淤泥浓缩池、生物接触氧化池、沉淀池、生态景观池和接触消毒池;闸门井与沉砂池之间、沉砂池与分离沉淀池之间均通过阀闸连通，分离沉淀池与厌氧池之间、厌氧池与泥浓缩池之间通过污水泵管连通;生物接触氧化池与沉淀池之间、沉淀池与态景观池之间、态景观池与接触消毒池之间均通过相邻池壁上的溢流口连通;分离沉淀池与生物接触氧化池之间通过排水管连通，淤泥浓缩池通过泥水回流泵管连通分离沉淀池;沉淀池与分离沉淀池之间通过混合液回流泵管连通;生物接触氧化池接有压缩空气管路。
权利要求书

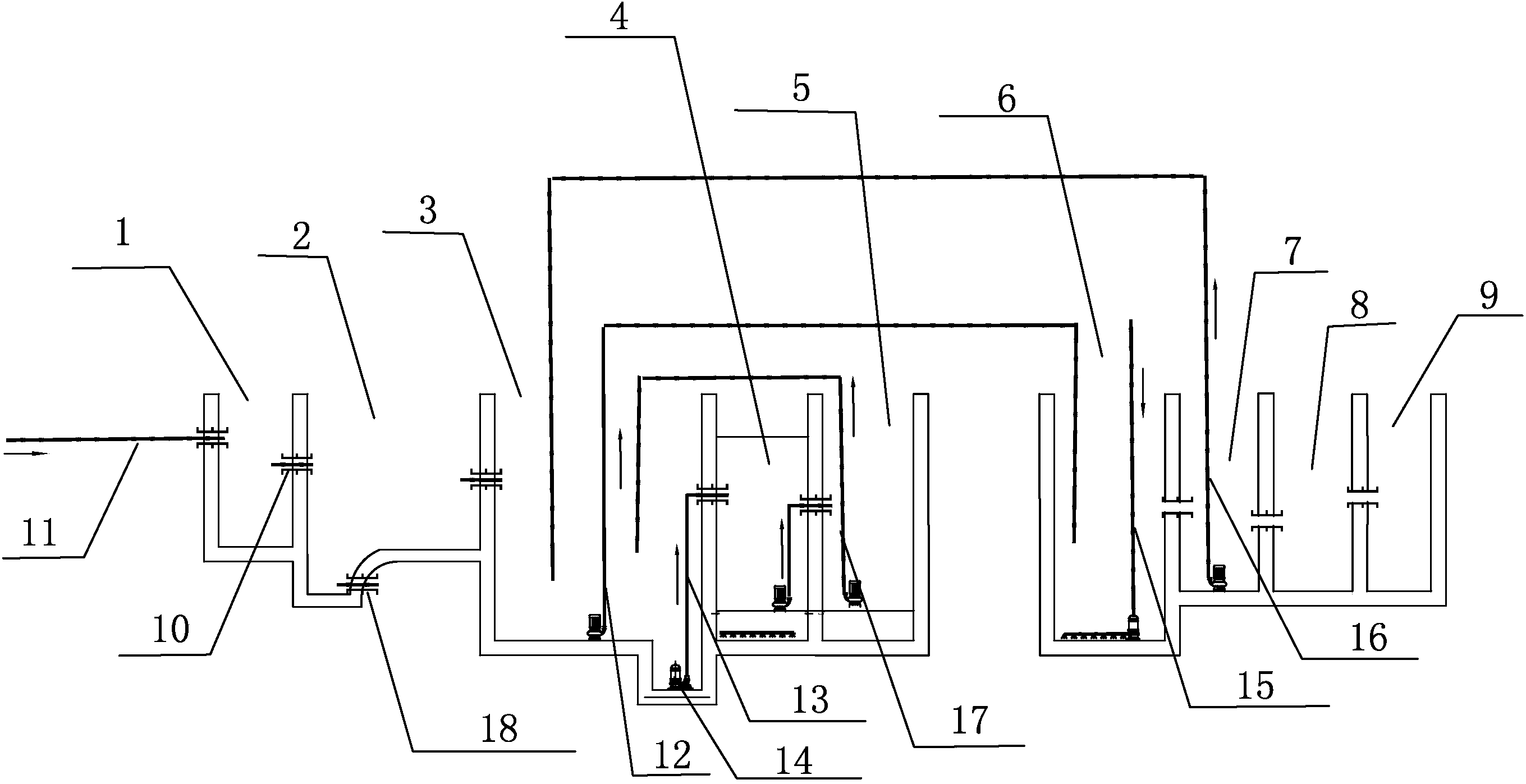

1.用于污水深度处理系统，其特征在于：包括在污水处理现场按工艺要求设置的闸门井(1)、沉砂池(2)、分离沉淀池(3)、厌氧池(4)、淤泥浓缩池(5)、生物接触氧化池(6)、沉淀池(7)、生态景观池(8)和接触消毒池(9);
所述闸门井(1)与沉砂池(2)之间、所述沉砂池(2)与分离沉淀池(3)之间均通过阀闸(10)连通，所述分离沉淀池(3)与厌氧池(4)之间、所述厌氧池(4)与泥浓缩池(5)之间通过排泥泵管(13)连通;所述生物接触氧化池(6)与沉淀池(7)之间、所述沉淀池(7)与态景观池(8)之间、所述态景观池(8)与接触消毒池(9)之间均通过相邻池壁上的溢流口连通;所述分离沉淀池(3)与生物接触氧化池(6)之间通过排水管(12)连通，淤泥浓缩池(5)通过泥水回流泵管(17)连通分离沉淀池(3);所述沉淀池(7)与分离沉淀池(3)之间通过混合液回流泵管(16)连通;所述生物接触氧化池(6)接有压缩空气管路(15)。
2.根据权利要求1所述的用于污水深度处理系统，其特征在于：所述生物接触氧化池(6)底部设有压缩空气管路(15)，压缩空气管路(15)上开设有均匀间隔的出气孔。
3.根据权利要求1所述的用于污水深度处理系统，其特征在于：所述沉砂池(2)设置为倾斜的漏斗形，且最底部还设置有出砂口(18)。
4.根据权利要求1所述的用于污水深度处理系统，其特征在于：所述闸门井(1)为半埋式钢筋混凝土结构，通过阀闸(10)与沉砂池(2)连通。
5.根据权利要求1所述的用于污水深度处理系统，其特征在于：所述淤泥浓缩池(5)为全埋式钢筋混凝土结构，顶部用钢筋水泥板密封处理。
说明书
用于污水深度处理系统
技术领域
本发明涉及环境保护设施，具体涉及用于污水深度处理系统。
背景技术
随着社会的进步，我国城市人口的增加和工农业生产的发展，生产和生活过程中所产生的污水量也日益增加，为了减轻污水对水体和环境的危害，在其释放至环境中之前需经过净化处理这一环节。
目前生活污水大都直接排放入污水管道，通过污水管道，排入江、河、湖、海。有的地方将污水输往污水处理厂，处理后作为中水重复使用，或排入江、河、湖、海。近来有些生活小区设有化粪池，将污水通过化粪池渗入地下，以此方式处理污水。上述污水处理的方式有诸多缺点：污水未经处理排入江、河、湖、海，直接造成水污染。经过污水处理厂处理后重复利用污水，或处理后排放污水的方式，固然比直接排放好，但污水处理成本很高，处理过程中要使用大量化学剂，化学剂亦会造成水的二次污染。另外，为使中水从污水处理厂循环回生活小区、办公楼、酒店等设施，需要铺设较长的管线，成本很高。
发明内容
本发明需要解决的是现有污水处理系统处理工艺复杂和造价高的问题，提供用于污水深度处理系统。
用于污水深度处理系统，包括在污水处理现场按工艺要求设置的闸门井、沉砂池、分离沉淀池、厌氧池、淤泥浓缩池、生物接触氧化池、沉淀池、生态景观池和接触消毒池;
所述闸门井与沉砂池之间、所述沉砂池与分离沉淀池之间均通过阀闸连通，所述分离沉淀池与厌氧池之间、所述厌氧池与泥浓缩池之间通过排泥泵管连通;所述生物接触氧化池与沉淀池之间、所述沉淀池与态景观池之间、所述态景观池与接触消毒池之间均通过相邻池壁上的溢流口连通;所述分离沉淀池与生物接触氧化池之间通过排水管连通，淤泥浓缩池通过泥水回流泵管连通分离沉淀池;所述沉淀池与分离沉淀池之间通过混合液回流泵管连通;所述生物接触氧化池接有压缩空气管路。
上述方案中，优选的是生物接触氧化池底部设有压缩空气管路，压缩空气管路上开设有均匀间隔的出气孔。
上述方案中，优选的是沉砂池设置为倾斜的漏斗形，且最底部还设置有出砂口。
上述方案中，优选的是闸门井为半埋式钢筋混凝土结构，通过阀闸与沉砂池连通。
上述方案中，优选的是淤泥浓缩池为全埋式钢筋混凝土结构，顶部用钢筋水泥板密封处理。
本发明的有益效果：
1、经本发明用于污水深度处理系统处理的污水，其各项指标达到排放(GB18918—2002《城镇污水处理厂污染物排放标准》一级B标准);
2、本发明具有处理速度快，能在短时间内处理大量的污水，能够很好满足城镇污水处理的需求;
3、本发明大部分的结构使用钢筋混泥土建造，具有价格便宜的优点，能够很好满足城镇发展的需要。
