申请日2016.06.16
公开(公告)日2016.08.31
IPC分类号B01D29/56
摘要
本发明实施例公开了一种电路板废水过滤器，包括：主过滤池，设置有第一过滤板和第二过滤板，将主过滤池分隔成第一级过滤池、第二级过滤池以及第三级过滤池，第一级过滤池内底部设置有第一凸台，第三级过滤池底部设置有第二凸台;柱型过滤器，柱型过滤器竖直可拆卸设置于第一凸台上;取液柱，竖直可拆卸设置于第二凸台上;固体处理器，通过多根底部管路分别连通第一凸台、第二级过滤池的底端以及第二凸台;液体处理器，与取液水泵连通。本发明的电路板废水过滤器结构简单，成本低廉，同时清洁效果好，能够有效地对污水中的铜粒进行分离、过滤、沉淀，将铜粒集中起来后进行回收利用。不仅降低了污水处理难度，而且回收了资源。
权利要求书
1.一种电路板废水过滤器，其特征在于，所述电路板废水过滤器包括：
主过滤池，所述主过滤池包括底板以及四个侧壁，所述主过滤池内设置有第一过滤板和第二过滤板，将所述主过滤池分隔成第一级过滤池、第二级过滤池以及第三级过滤池，所述第一过滤板和所述第二过滤板倾斜设置，并与所述底板和侧壁可拆卸连接，所述第一级过滤池内底部设置有一个第一凸台，所述第三级过滤池底部设置有一个第二凸台，所述第一凸台和所述第二凸台侧面开设有滤渣孔;
柱型过滤器，所述柱型过滤器竖直可拆卸设置于所述第一凸台上，所述柱型过滤器侧面为过滤网;
取液柱，所述取液柱竖直可拆卸设置于所述第二凸台上，所述取液柱包括取液水泵和取液过滤网，所述取液水泵设置于所述取液过滤网内;
固体处理器，所述固体处理器通过多根底部管路分别连通所述第一凸台以及所述第二凸台;
液体处理器，所述液体处理器与所述取液水泵连通，能对取液水泵抽出的液体进行处理。
2.根据权利要求1所述的电路板废水过滤器，其特征在于，所述主过滤池底部设置有多个支脚。
3.根据权利要求2所述的电路板废水过滤器，其特征在于，所述主过滤池进一步包括一个盖板，所述盖板设置于所述主过滤池上表面，用以防止灰尘落入到沉淀池中。
4.根据权利要求3所述的电路板废水过滤器，其特征在于，所述第一过滤板和所述第二过滤板倾斜角度相同，倾斜方向相同。
5.根据权利要求4所述的电路板废水过滤器，其特征在于，所述第一过滤板的倾斜角度为60°，朝向所述第二凸台倾斜。
6.根据权利要求5所述的电路板废水过滤器，其特征在于，所述固体处理器包括一个滤渣水泵，所述滤渣水泵设置于所述底部管路上。
说明书
电路板废水过滤器
技术领域
本发明涉及一种电路板污水处理设备，尤其涉及一种电路板废水过滤器。
背景技术
在电路板制造过程中，需要磨板等表面处理工艺，在磨板过程中磨下的铜粒会混入到水中。产生的含铜污水，需要经过处理才能排放。水中的铜粒处理不仅会增加废水处理的负担，而且这些铜粒也是一种重要的资源，具有重新回收利用的价值。
发明内容
本发明实施例所要解决的技术问题在于，针对现在电路板钻孔完成后，需要人工使用气枪清理孔内粉尘，工作效率低下的情况，提出了一种电路板废水过滤器。

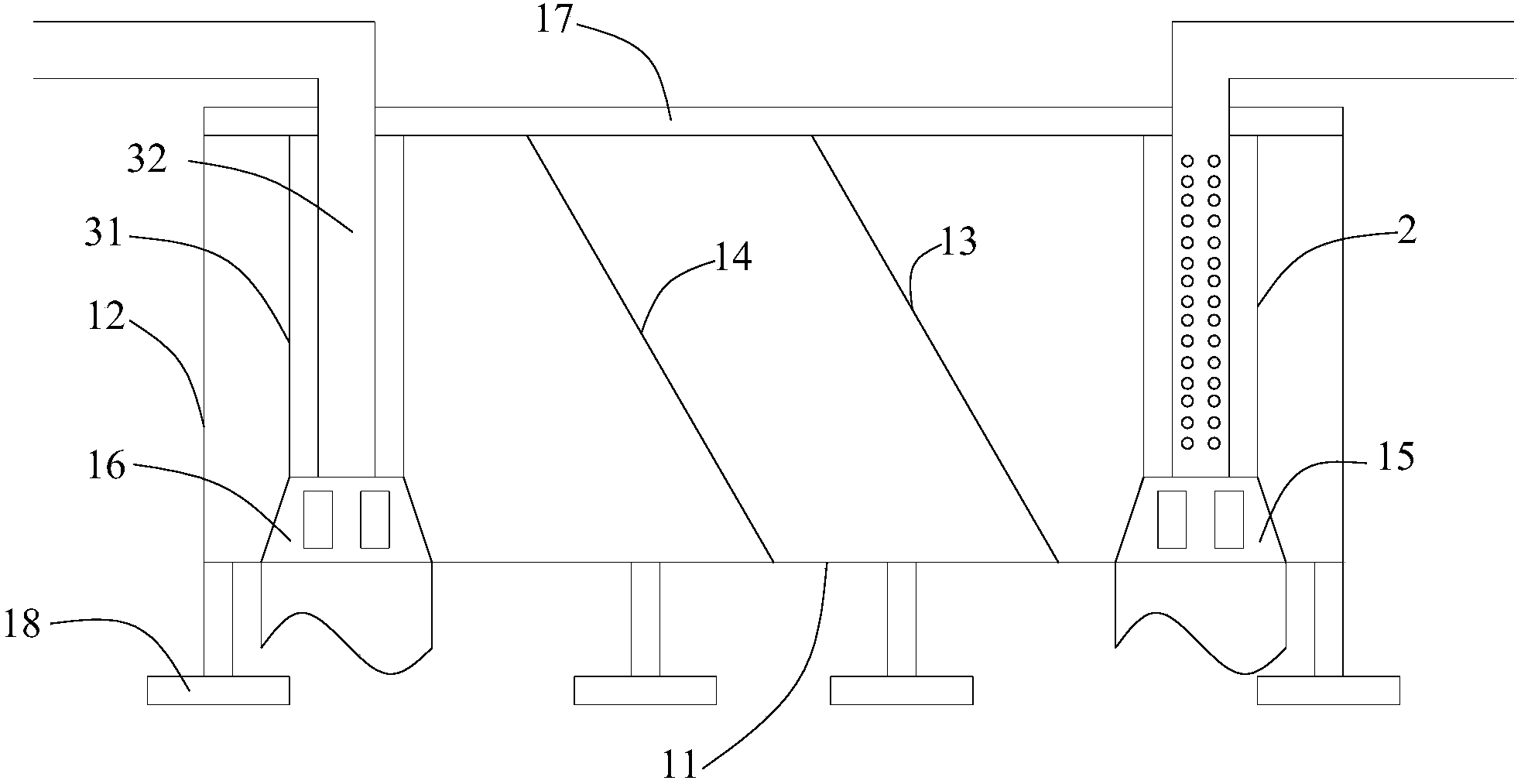

为了解决上述技术问题，本发明实施例提供了一种电路板废水过滤器，该电路板废水过滤器包括：主过滤池，主过滤池包括底板以及四个侧壁，主过滤池内设置有第一过滤板和第二过滤板，将主过滤池分隔成第一级过滤池、第二级过滤池以及第三级过滤池，第一过滤板和第二过滤板倾斜设置，并与底板和侧壁可拆卸连接，第一级过滤池内底部设置有一个第一凸台，第三级过滤池底部设置有一个第二凸台，第一凸台和第二凸台侧面开设有滤渣孔;柱型过滤器，柱型过滤器竖直可拆卸设置于第一凸台上，柱型过滤器侧面为过滤网;取液柱，取液柱竖直可拆卸设置于第二凸台上，取液柱包括取液水泵和取液过滤网，取液水泵设置于取液过滤网内;固体处理器，固体处理器通过多根底部管路分别连通第一凸台以及第二凸台;液体处理器，液体处理器与取液水泵连通，能对取液水泵抽出的液体进行处理。
其中，主过滤池底部设置有多个支脚。
其中，主过滤池进一步包括一个盖板，盖板设置于主过滤池上表面，用以防止灰尘落入到沉淀池中。
其中，第一过滤板和第二过滤板倾斜角度相同，倾斜方向相同。
其中，第一过滤板的倾斜角度为60°，朝向第二凸台倾斜。
其中，固体处理器包括一个滤渣水泵，滤渣水泵设置于底部管路上。
实施本发明实施例，具有如下有益效果：本发明的电路板废水过滤器结构简单，成本低廉，同时清洁效果好，能够有效地对污水中的铜粒进行分离、过滤、沉淀，将铜粒集中起来后进行回收利用。不仅降低了污水处理难度，而且回收了资源。
