申请日2016.06.17
公开(公告)日2017.04.05
IPC分类号B01D21/02; B01D21/24
摘要
本实用新型涉及一种环保型污水沉降装置，包括装置外壳，所述装置外壳一侧上设置有排渣门，上端设置有密封盖，所述装置外壳上设置有进液管与药液加注管，所述装置外壳内部设置有第一搅拌叶片、第二搅拌叶片，所述第一搅拌叶片、第二搅拌叶片一侧与驱动轮连接，所述驱动轮通过皮带与主动轮连接，所述主动轮与驱动电机相连接，所述排渣门与装置外壳内部之间设置有调节杆。本实用新型使用时，从进水管往装置外壳内部加注污水，从药液加注管加入到药液，便于药液对污水中的重金属进行沉降，且第一搅拌叶片、第二搅拌叶片旋转实现药液与污水充分混合，这样沉降速度快，效率高，且当积累后，调节杆长度伸长控制排渣门的开启，便于杂质的排出。
权利要求书

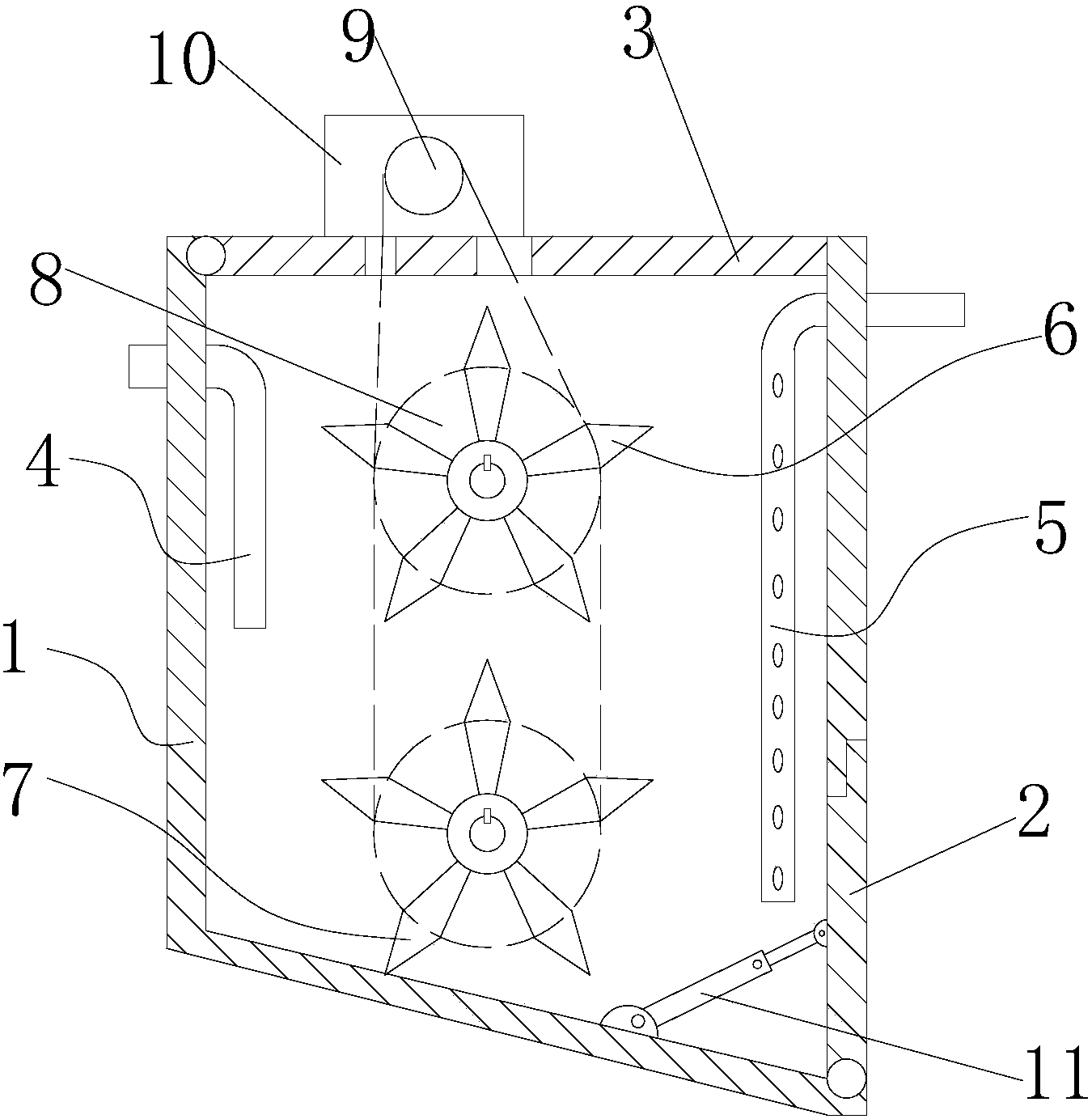

1.一种环保型污水沉降装置，包括装置外壳(1)，所述装置外壳(1)一侧上设置有排渣门(2)，上端设置有密封盖(3)，所述装置外壳(1)上设置有进液管(4)与药液加注管(5)，其特征在于：所述装置外壳(1)内部设置有第一搅拌叶片(6)、第二搅拌叶片(7)，所述第一搅拌叶片(6)、第二搅拌叶片(7)一侧与驱动轮(8)连接，所述驱动轮(8)通过皮带与主动轮(9)连接，所述主动轮(9)与驱动电机(10)相连接，所述排渣门(2)与装置外壳(1)内部之间设置有调节杆(11)。
2.根据权利要求1所述的环保型污水沉降装置，其特征在于：所述第一搅拌叶片(6)、第二搅拌叶片(7)的尺寸相同。
3.根据权利要求1所述的环保型污水沉降装置，其特征在于：所述主动轮(9)与驱动电机(10)之间为键连接。
4.根据权利要求1所述的环保型污水沉降装置，其特征在于：所述调节杆(11)为气杆或液压杆。
说明书
一种环保型污水沉降装置
技术领域
本实用新型涉及净化技术领域，尤其涉及一种环保型污水沉降装置。
背景技术
污水，通常指受一定污染的、来自生活和生产的排出水。污水主要有生活污水、工业废水和初期雨水。污水的主要污染物有病原体污染物、耗氧污染物、植物营养物和有毒污染物等。
根据污水来源的观点，污水可以定义为从住宅、机关、商业或者工业区排放的与地下水、地表水、暴风雪等混合的携带有废物的液体或者水。污水由许多类别，相应地减少污水对环境的影响也有许多技术和工艺。按照污水来源，污水可以分为这四类。第一类：工业废水来自制造采矿和工业生产活动的污水，包括来自与工业或者商业储藏、加工的径流活渗沥液，以及其它不是生活污水的废水。第二类：生活污水来自住宅、写字楼、机关或相类似的污水;卫生污水;下水道污水，包括下水道系统中生活污水中混合的工业废水。第三类：商业污水来自商业设施而且某些成分超过生活污水的无毒、无害的污。如餐饮污水。洗衣房污水、动物饲养污水，发廊产生的污水等。第四类：表面径流来自雨水、雪水、高速公路下水，来自城市和工业地区的水等等，表面径流没有渗进土壤，沿街道和陆地进入地下水。
现有污水在处理过程中需要对污水中的重金属进行沉降，现有处理箱在沉降过程中一般只依靠重力来实现沉降，这样沉降效果差，且沉降后的杂质不易排出。
实用新型内容
本实用新型的目的是为了克服现有技术的不足，提供了一种环保型污水沉降装置。
本实用新型是通过以下技术方案实现：
一种环保型污水沉降装置，包括装置外壳，所述装置外壳一侧上设置有排渣门，上端设置有密封盖，所述装置外壳上设置有进液管与药液加注管，所述装置外壳内部设置有第一搅拌叶片、第二搅拌叶片，所述第一搅拌叶片、第二搅拌叶片一侧与驱动轮连接，所述驱动轮通过皮带与主动轮连接，所述主动轮与驱动电机相连接，所述排渣门与装置外壳内部之间设置有调节杆。
作为本实用新型的优选技术方案，所述第一搅拌叶片、第二搅拌叶片的尺寸相同。
作为本实用新型的优选技术方案，所述主动轮与驱动电机之间为键连接。
作为本实用新型的优选技术方案，所述调节杆为气杆或液压杆。
与现有的技术相比，本实用新型的有益效果是：本实用新型结构简单，设计合理，本实用新型通过设置第一搅拌叶片、第二搅拌叶片与调节杆，这样使用时，从进水管往装置外壳内部加注污水，从药液加注管加入到药液，便于药液对污水中的重金属进行沉降，且第一搅拌叶片、第二搅拌叶片旋转实现药液与污水充分混合，这样沉降速度快，效率高，且当积累后，调节杆长度伸长控制排渣门的开启，便于杂质的排出。
