申请日2016.06.23
公开(公告)日2017.01.04
IPC分类号C02F9/12
摘要
本实用新型公开了一种车载式磁化污水处理设备，包括车体和污水处理装置，所述污水处理装置设置在车体的车厢上，所述污水处理装置包括过滤装置、第一管道混合器、第一混合池、第二管道混合器、第二混合池、沉淀池、磁吸收器和污泥脱水机，所述过滤装置、第一管道混合器、第一混合池、初沉池，臭氧加压室，减压室，第二管道混合器、第二混合池和沉淀池依次连接，所述磁吸收器分别与第一管道混合器和第二管道混合器连接，所述磁吸收器与污泥脱水机连接。本实用新型车载式，移动方便，没有曝气池，建设运行费用低;没有硝化反硝化;污水中加磁加快反应、时间短，磁种循环利用，成本低。

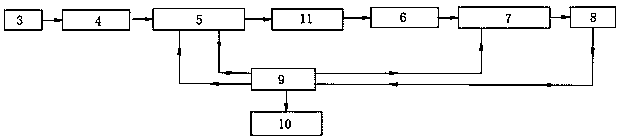

摘要附图
权利要求书
1.一种车载式磁化污水处理设备，包括车体(1)和污水处理装置(2)，其特征在于，所述污水处理装置(2)设置在车体(1)的车厢上，所述污水处理装置(2)包括过滤装置(3)、第一管道混合器(4)、第一混合池(5)、第二管道混合器(6)、第二混合池(7)、沉淀池(8)、磁吸收器(9)和污泥脱水机(10)，所述过滤装置(3)、第一管道混合器(4)、第一混合池(5)、第二管道混合器(6)、第二混合池(7)和沉淀池(8)依次连接，所述磁吸收器(9)分别与第一管道混合器(4)和第二管道混合器(6)连接，所述磁吸收器(9)与污泥脱水机(10)连接。
2.根据权利要求1所述的车载式磁化污水处理设备，其特征在于，所述第一混合池(5)外设有臭氧装置(11)，臭氧装置(11)设有加压器和放压器。
3.根据权利要求1所述的车载式磁化污水处理设备，其特征在于，所述车体(1)的长度为6至9米。
说明书
一种车载式磁化污水处理设备
技术领域
本实用新型涉及一种车载式污水处理设备，属于污水处理领域，尤其涉及一种利用磁化技术的移动式污水处理设备。
背景技术
磁分离技术是利用元素或组分磁敏感性的差异，借助外磁场将物质进行磁场处理，将物质进行磁场处理，从而达到强化分离过程的一种新兴技术，该技术的应用已经渗透到各个领域。随着研究的深入，强磁场、高梯度磁分离技术的陆续问世，磁分离技术的应用也已经从分离强磁性大颗粒发展到去除弱磁性和反磁性的细小颗粒;从最初的矿物分选、煤脱硫发展到工业水处理;从磁性与非磁性元素的分离发展到抗磁性流体均相混合物组分间的分离。由于磁分离技术是具有低碳、节能、投资少、见效快、效率高、操作简单、设备简单紧凑等特点。因此，磁分离技术应用越来越广泛，特别是在水处理领域，以及有较好的开发和应用。
现有的磁化污水处理设备，大多为固定式定点设备，所以缺乏机动性，不能实现迅速的随地点需求而机动调整至指定地区。特别是在特发污染事件应急、抢险和灾后重建等特殊条件下无法满足需求。
实用新型内容
本实用新型的目的在于提供一种车载式磁化污水处理设备，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种车载式磁化污水处理设备，包括车体和污水处理装置，所述污水处理装置设置在车体的车厢上，所述污水处理装置包括过滤装置、第一管道混合器、第一混合池、第二管道混合器、第二混合池、沉淀池、磁吸收器和污泥脱水机，所述过滤装置、第一管道混合器、第一混合池、第二管道混合器、第二混合池和沉淀池依次连接，所述磁吸收器分别与第一管道混合器和第二管道混合器连接，所述磁吸收器与污泥脱水机连接。
作为本实用新型进一步的方案：所述第一混合池外设有臭氧装置，臭氧装置设有加压器和放压器。
作为本实用新型再进一步的方案：所述车体的长度为6至9米。
与现有技术相比，本实用新型的有益效果是：车载式、移动方便，没有曝气池，建设运行费用低;没有硝化反硝化;污水中加磁加快反应、时间短，磁种循环利用，成本低。
