申请日2016.06.23
公开(公告)日2016.12.14
IPC分类号C02F9/04
摘要
本实用新型公开了一种酸洗磷化废水治理装置，包括依次相连的隔油调节池、一级反应池、一级沉淀池、中间水池、石灰乳搅拌罐、二级反应池、二级沉淀池、中间水pH值回调池、溶气气浮机、石英砂过滤器、活性炭过滤器、清水池，所述一级反应池、一级沉淀池、石灰乳搅拌罐、二级反应池、二级沉淀池、溶气气浮机均与污泥池连通，污泥池连通板框压滤机。本实用新型具有投资少、操作简单、自动化程度高、水处理效果好、水质稳定等优点，处理后的水还可以回用于清洁、灌溉等，从而节约了用水;同时所有土建构筑物均可建在地下，处理设备放置于池面盖板上，从而达到节约用地的目的。

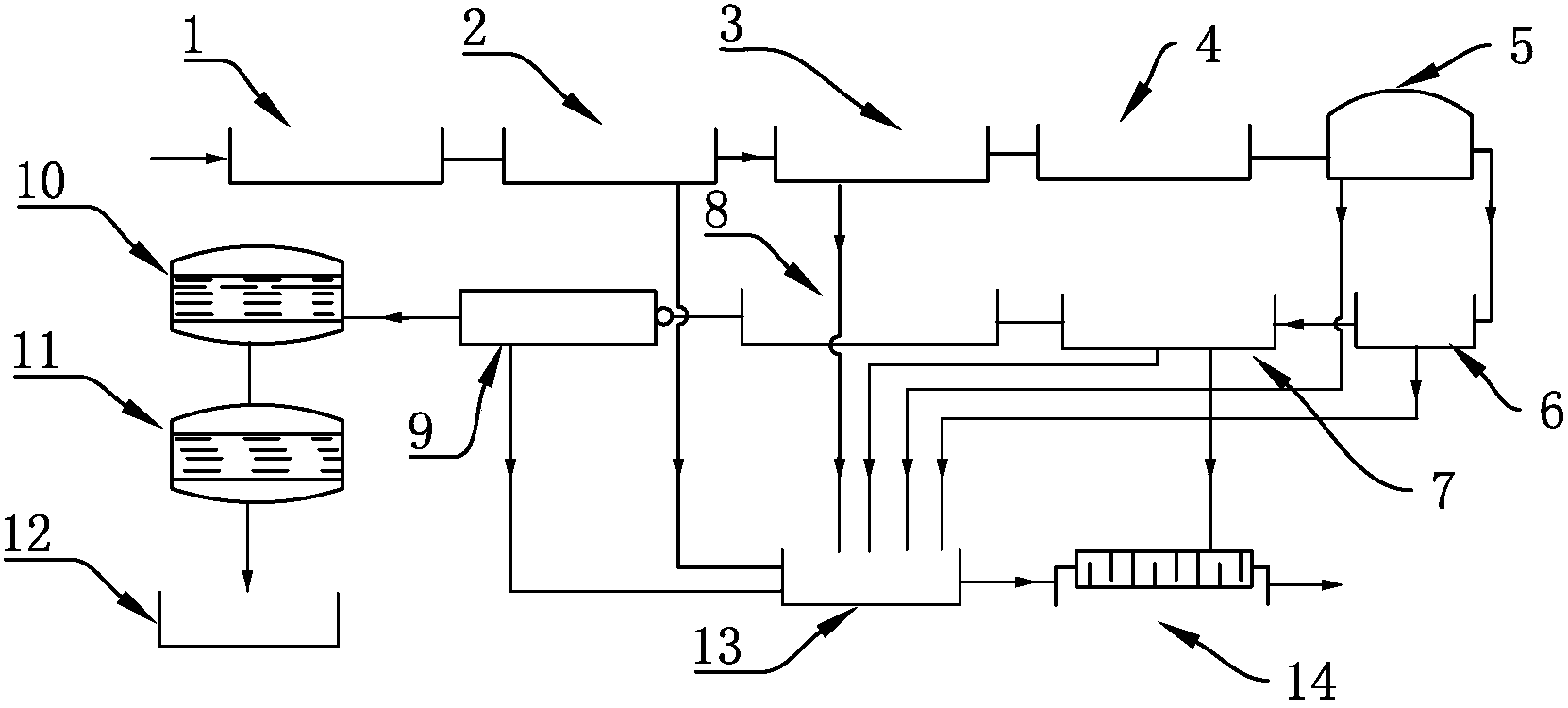

摘要附图
权利要求书
1.一种酸洗磷化废水治理装置，其特征在于：包括依次相连通的隔油调节池、一级反应池、一级沉淀池、中间水池、石灰乳搅拌罐、二级反应池、二级沉淀池、中间水pH值回调池、溶气气浮机、石英砂过滤器、活性炭过滤器和清水池;所述一级反应池、一级沉淀池、石灰乳搅拌罐、二级反应池、二级沉淀池、溶气气浮机均与污泥池连通，所述污泥池连通板框压滤机。
2.如权利要求1所述的酸洗磷化废水治理装置，其特征在于：所述隔油调节池设置有隔油装置。
3.如权利要求1所述的酸洗磷化废水治理装置，其特征在于：所述一级反应池设有连接PLC集成控制系统的压缩空气注入口、碱液注入口、原水注入口、PAM注入口和六水三氯化铁注入口。
4.如权利要求3所述的酸洗磷化废水治理装置，其特征在于：所述一级反应池还设置有pH值在线监控设备和机械搅拌装置。
5.如权利要求1所述的酸洗磷化废水治理装置，其特征在于：所述二级反应池设置有连通PLC集成控制系统的碱液注入口、PAM注入口和六水三氯化铁注入口。
说明书
一种酸洗磷化废水治理装置
技术领域
本实用新型属于废水处理技术领域，具体涉及一种酸洗磷化废水治理装置。
背景技术
随着制造业的快速发展，对于金属制品的清洗显得尤为重要，金属表面处理加工产生的废水主要来源于前处理工序，前处理工序主要包括脱脂、除锈、水洗表调、磷化工序等几个环节产生废水，其中脱脂是依靠脱脂剂对污物的溶解作用，皂化作用，依靠表面活性剂对污物进行处理;除锈环节主要是用10%～20%的硫酸或盐酸与金属表面的铁锈发生化学反应使其溶解而除去;水洗表调是用磷酸钛胶体溶液来处理，由于胶粒的吸附作用，胶体微粒吸附在零件表面上形成均匀的吸附层，限制大晶体的生成，促使磷化膜的细化和致密，提高成膜性，缩短磷化时间，降低膜厚;磷化工序是用酸式磷酸盐处理金属，使其表面形成磷化膜，以改善油漆和金属间的结合力，提高涂层的防腐蚀能力。其生成的废水以悬浮固体物、CODcr、pH值低、总磷为主要污染物，直接排放会造成环境污染，因此，亟待需求处理。
发明内容
本实用新型所要解决的技术问题是：针对上述问题，提供一种流程简单、自动化程度高、效果好、成本低的酸洗磷化废水治理装置。
为解决上述技术问题，本实用新型的技术方案是：
酸洗磷化废水治理装置，包括依次相连通的隔油调节池、一级反应池、一级沉淀池、中间水池、石灰乳搅拌罐、二级反应池、二级沉淀池、中间水pH值回调池、溶气气浮机、石英砂过滤器、活性炭过滤器和清水池;所述一级反应池、一级沉淀池、石灰乳搅拌罐、二级反应池、二级沉淀池、溶气气浮机均与污泥池连通，污泥池连通板框压滤机。
优选的，所述的隔油调节池设置有隔油装置。
优选的，所述的一级反应池设有连接PLC集成控制系统的压缩空气注入口、碱液注入口、原水注入口、PAM注入口和六水三氯化铁注入口。
优选的，所述的一级反应池还设置有pH值在线监控设备和机械搅拌装置。
优选的，所述的二级反应池设置有连通PLC集成控制系统的碱液注入口、PAM注入口和六水三氯化铁注入口。
由于采用了上述技术方案，本实用新型的有益效果是：
1.采用物化处理工艺，投资少、操作简单;
2.污水经前期处理后再进行过滤吸附处理，处理效果好，处理后水质稳定;
3.自动化程度高，减少人为控制带来的误差，处理效率更高、效果更好;
4.所有土建构筑物均可建在地下，处理设备放置于池面盖板上，节约用地;
5.经处理的废水可100%回用于(构件冲洗、车间地面冲洗等)生产，节约用水。
