申请日2016.06.17
公开(公告)日2017.01.25
IPC分类号C02F9/14
摘要
本实用新型公开了一种生物技术污水处理装置，所述调节搅拌池设置在污水处理装置本体的上部，所述进水管设置在污水处理装置本体左侧的顶部，所述进水阀设置在进水管的右端，所述搅拌装置设置在电机的下方，所述纤维球滤料设置在搅拌装置的下方，所述处理池装置的上方设有过滤网，所述曝气装置设置在消毒装置的上方，所述风机设置在曝气装置的左侧，所述消毒装置的下方设有净水池，所述检查窗设置在净水池的左侧，所述污水处理装置本体的底端设有净水出口，所述抽水泵连接在净水出口的顶部，所述分隔板设置在处理池装置的内部，所述生物处理槽的内部设有生物载体。该生物技术污水处理装置结构简单，使用方便，造价低，安全高效。
权利要求书

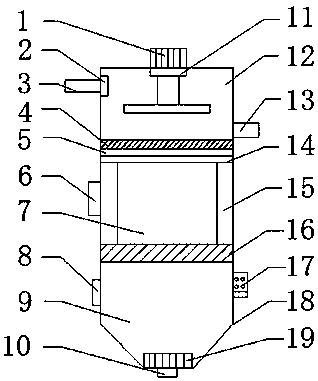

1.一种生物技术污水处理装置，包括进水阀(2)、进水管(3)、纤维球滤料(4)、隔板网架(5)、风机(6)、处理池装置(7)、检查窗(8)、搅拌装置(11)、调节搅拌池(12)、曝气装置(15)、消毒装置(16)、污水处理装置本体(18)、抽水泵(19)、分隔板(21)、生物处理槽(22)，其特征在于：所述污水处理装置本体(18)的顶部设有电机(1)，所述调节搅拌池(12)设置在污水处理装置本体(18)的上部，所述进水管(3)设置在污水处理装置本体(18)左侧的顶部，所述进水阀(2)设置在进水管(3)的右端，所述搅拌装置(11)设置在电机(1)的下方，所述纤维球滤料(4)设置在搅拌装置(11)的下方，所述纤维球滤料(4)的右侧设有排污口(13)，所述隔板网架(5)设置在纤维球滤料(4)的下方，所述处理池装置(7)的上方设有过滤网(14)，所述曝气装置(15)设置在消毒装置(16)的上方，所述风机(6)设置在曝气装置(15)的左侧，所述消毒装置(16)的下方设有净水池(9)，所述检查窗(8)设置在净水池(9)的左侧，所述净水池(9)的右侧设有控制器(17)，所述污水处理装置本体(18)的底端设有净水出口(10)，所述抽水泵(19)连接在净水出口(10)的顶部，所述分隔板(21)设置在处理池装置(7)的内部，所述生物处理槽(22)的内部设有生物载体(20)。
2.根据权利要求1所述的一种生物技术污水处理装置，其特征在于：所述进水阀(2)通过电线与控制器(17)电性连接。
3.根据权利要求1所述的一种生物技术污水处理装置，其特征在于：所述搅拌装置(11)的底部固定连接有伸缩杆。
4.根据权利要求1所述的一种生物技术污水处理装置，其特征在于：所述曝气装置(15)的表面设有曝气孔。
5.根据权利要求1所述的一种生物技术污水处理装置，其特征在于：所述抽水泵(19)通过电线与控制器(17)电性连接。
6.根据权利要求1所述的一种生物技术污水处理装置，其特征在于：所述曝气装置(15)设有2个。
说明书
一种生物技术污水处理装置
技术领域
本实用新型属于污水处理技术领域，具体涉及一种生物技术污水处理装置。
背景技术
为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业，交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。然而现有的污水处理装置处理效率不高，生物技术的利用较低，因此我们需要一款新型的生物技术污水处理装置，来满足人们的需求。
实用新型内容
本实用新型的目的在于提供一种生物技术污水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种生物技术污水处理装置，包括进水阀、进水管、纤维球滤料、隔板网架、风机、处理池装置、检查窗、搅拌装置、调节搅拌池、曝气装置、消毒装置、污水处理装置本体、抽水泵、分隔板、生物处理槽，所述污水处理装置本体的顶部设有电机，所述调节搅拌池设置在污水处理装置本体的上部，所述进水管设置在污水处理装置本体左侧的顶部，所述进水阀设置在进水管的右端，所述搅拌装置设置在电机的下方，所述纤维球滤料设置在搅拌装置的下方，所述纤维球滤料的右侧设有排污口，所述隔板网架设置在纤维球滤料的下方，所述处理池装置的上方设有过滤网，所述曝气装置设置在消毒装置的上方，所述风机设置在曝气装置的左侧，所述消毒装置的下方设有净水池，所述检查窗设置在净水池的左侧，所述净水池的右侧设有控制器，所述污水处理装置本体的底端设有净水出口，所述抽水泵连接在净水出口的顶部，所述分隔板设置在处理池装置的内部，所述生物处理槽的内部设有生物载体。
优选的，所述进水阀通过电线与控制器电性连接。
优选的，所述搅拌装置的底部固定连接有伸缩杆。
优选的，所述曝气装置的表面设有曝气孔。
优选的，所述抽水泵通过电线与控制器电性连接。
优选的，所述曝气装置设有2个。
本实用新型的技术效果和优点：该生物技术污水处理装置结构简单，使用方便，造价低，安全高效;纤维球滤料的设置使得过滤更加充分;消毒装置的设置能够将初步处理后的水进行消毒，保证了水的质量;抽水泵的设置提高的净水的出水效率;检查窗的设置能够更加方便的观察水质情况，简单实用。
