申请日2016.06.23
公开(公告)日2016.12.14
IPC分类号C02F9/04; C02F103/28
摘要
本实用新型提供造纸厂废水回收利用装置，包括集水池，调节罐，分离装置和水净化装置，所述集水池和调节罐之间连接有输送泵，所述调节罐的顶端设置有加料口，所述调节罐内设置有双层搅拌桨，所述分离装置内设有大孔栅板和小孔滤网，所述分离装置上在大孔栅板的位置处设置有纤维出料口，在小孔滤网的位置处设置有污泥出料口，所述分离装置的底部设置有污水出口，所述纤维出料口与烘干装置连接，所述污泥出料口与污泥处理装置连接，所述污水出口通向水净化装置，所述水净化装置中设置有超滤膜。本实用新型的有益效果是对造纸厂的废水进行处理，回收其中的纤维再次用于造纸，并将处理后的水再输送回造纸车间再利用，保护环境的同时节约了资源。

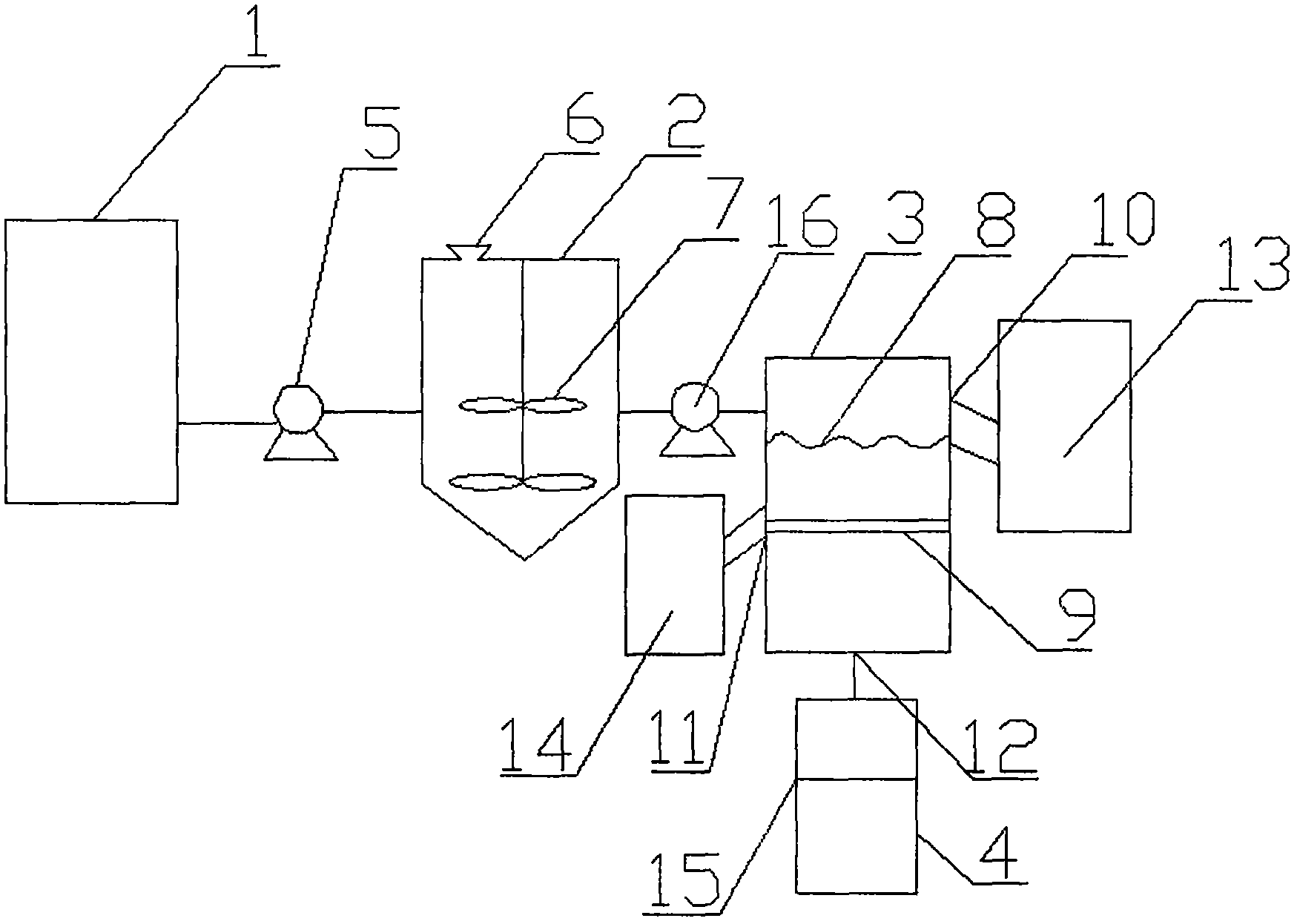

摘要附图
权利要求书
1.造纸厂废水回收利用装置，其特征在于：包括集水池，调节罐，分离装置和水净化装置，所述集水池和调节罐之间连接有输送泵，所述调节罐的顶端设置有加料口，所述调节罐内设置有双层搅拌桨，所述调节罐的出口通过管道与分离装置连接，所述分离装置从上到下依次设置有波浪形的大孔栅板和小孔滤网，所述分离装置上在大孔栅板的位置处设置有纤维出料口，在小孔滤网的位置处设置有污泥出料口，所述分离装置的底部设置有污水出口，所述纤维出料口与烘干装置连接，所述污泥出料口与污泥处理装置连接，所述污水出口通向水净化装置，所述水净化装置中设置有超滤膜。
2.根据权利要求1所述的造纸厂废水回收利用装置，其特征在于：所述调节罐的上部为圆柱形，底部为圆锥形。
3.根据权利要求1所述的造纸厂废水回收利用装置，其特征在于：所述双层搅拌桨设置在调节罐的中央，其上层桨叶小于下层桨叶。
4.根据权利要求1所述的造纸厂废水回收利用装置，其特征在于：所述调节罐和分离装置之间还可以设置一个进料泵。
说明书
造纸厂废水回收利用装置
技术领域
本实用新型属于废水回收利用领域，尤其是涉及一种造纸厂废水回收利用装置。
背景技术
造纸工业是我给主要的水污染源之一，为了减少对水资源的消耗和水污染物的排放量，造纸废水及污泥的回收利用显得尤为重要，尤其对于地处缺水地区的造纸厂来说更加必要。目前很多造纸厂未对废水进行净化回用，大量废水经简单处理后直接排放，产生的污泥进行填埋，不但污染了水体，还产生大量废渣，造成对环境的污染。
发明内容
本实用新型的目的是提供一种造纸厂废水回收利用装置，将造纸厂的废水进行处理，将有用物质回收再利用，保护环境，节约资源。
本实用新型的技术方案是：造纸厂废水回收利用装置，包括集水池，调节罐，分离装置和水净化装置，所述集水池和调节罐之间连接有输送泵，所述调节罐的顶端设置有加料口，所述调节罐内设置有双层搅拌桨，所述调节罐的出口通过管道与分离装置连接，所述分离装置从上到下依次设置有波浪形的大孔栅板和小孔滤网，所述分离装置上在大孔栅板的位置处设置有纤维出料口，在小孔滤网的位置处设置有污泥出料口，所述分离装置的底部设置有污水出口，所述纤维出料口与烘干装置连接，所述污泥出料口与污泥处理装置连接，所述污水出口通向水净化装置，所述水净化装置中设置有超滤膜。
进一步，所述调节罐的上部为圆柱形，底部为圆锥形。
进一步，所述双层搅拌桨设置在调节罐的中央，其上层桨叶小于下层桨叶。
进一步，所述调节罐和分离装置之间还可以设置一个进料泵。
本实用新型具有的优点和积极效果是：对造纸厂的废水进行处理，回收纤维作为造纸的原料重新利用，污水经过净化后重新输送回造纸车间利用，而不是直接将废水排放，从而减少了对环境的污染，同时有效地节约了资源，降低了造纸的成本，具有良好的环境效益和经济效益
