申请日2016.06.17
公开(公告)日2017.01.18
IPC分类号C02F9/10
摘要
本实用新型涉及一种纯净化水处理流水线，其包括依次连接的原水储存装置、第一加热装置、第一净化装置和一级储水箱，所述一级储水箱具有至少3个出水口，一个出水口直接与一级用水点连接，一个出水口经能源中心热水循环系统与一级用水点连接，一个出水口经第二净化装置与二级储水箱链接，所述二级储水箱的出口分别与一级用水点、二级用水点连接。通过第一净化装置中的物理净化、化学净化、杀菌消毒等步骤对原水进行系列处理，得到一级水，供应给一级用水点，以及再次经过第二净化装置中的物理净化和杀菌消毒对一级水进行处理，得到二级水，达到食用水级别，供应给二级用水点，以及通过能源中心热水循环系统为一级用水点提供热水供应。
权利要求书
1.一种纯净化水处理流水线，其特征在于：其包括依次连接的原水储存装置(1)、第一加热装置、第一净化装置和一级储水箱(2)，所述一级储水箱(2)具有至少3个出水口，一个出水口直接与一级用水点(3)连接，一个出水口经能源中心热水循环系统与一级用水点(3)连接，一个出水口经第二净化装置与二级储水箱(4)链接，所述二级储水箱(4)的出口分别与一级用水点(3)、二级用水点(5)连接，所述第一净化装置依次包括第一加药组(6)、第一过滤组(7)、第二过滤组(8)、第三过滤组(9)、第一杀菌组(10)、第一水质还原组、第四过滤组(11)、第五过滤组(12)，设有用水循环系统，其一端与一级储水箱(2)连接，另一端分别与一级用水点(3)和第二净化装置连接，用水循环系统与一级储水箱(2)连接的该端设有第二杀菌组(18)，所述第二净化装置依次包括第六过滤组(19)、第三杀菌组(20)、一用一闭高压泵组(16)和第七过滤组(21)。
2.根据权利要求1所述的一种纯净化水处理流水线，其特征在于：所述第一过滤组(7)采用石晶沙，所述第二过滤组(8)采用活性炭，所述第三过滤组(9)采用微米滤芯，所述第四过滤组(11)采用微孔过滤器，所述第五过滤组(12)采用一级反渗透膜。
3.根据权利要求1所述的一种纯净化水处理流水线，其特征在于：所述第一水质还原组依次包括PH调节剂(13)、阻垢剂(14)、亚硫酸氢钠(15)。
4.根据权利要求1所述的一种纯净化水处理流水线，其特征在于：所述第一加热装置包括依次连接的一用一闭高压泵组(16)和板式换热器(17)。
5.根据权利要求1所述的一种纯净化水处理流水线，其特征在于：所述第六过滤组(19)采用保安过滤器，所述第七过滤组(21)采用二级反渗透膜。
说明书
一种纯净化水处理流水线
技术领域
本实用新型涉及一种水加工流水线，特别涉及一种纯净化水处理流水线。
背景技术
对于生产车间，比如制药、化妆品等行业，水质会对后期的成品有着至关重要的影响，因此对于水的要求非常，而现有的自来水是不能满足其要求的，故需要根据生产车间的用水要求对水进行分级处理。
实用新型内容
为了克服背景技术的不足，本实用新型提供一种纯净化水处理流水线。
本实用新型所采用的技术方案是：一种纯净化水处理流水线，其包括依次连接的原水储存装置、第一加热装置、第一净化装置和一级储水箱，所述一级储水箱具有至少3个出水口，一个出水口直接与一级用水点连接，一个出水口经能源中心热水循环系统与一级用水点连接，一个出水口经第二净化装置与二级储水箱链接，所述二级储水箱的出口分别与一级用水点、二级用水点连接。
所述第一净化装置依次包括第一加药组、第一过滤组、第二过滤组、第三过滤组、第一杀菌组、第一水质还原组、第四过滤组、第五过滤组。
所述第一过滤组采用石晶沙，所述第二过滤组采用活性炭，所述第三过滤组采用微米滤芯，所述第四过滤组采用微孔过滤器，所述第五过滤组采用一级反渗透膜。
所述第一水质还原组依次包括PH调节剂、阻垢剂、亚硫酸氢钠。

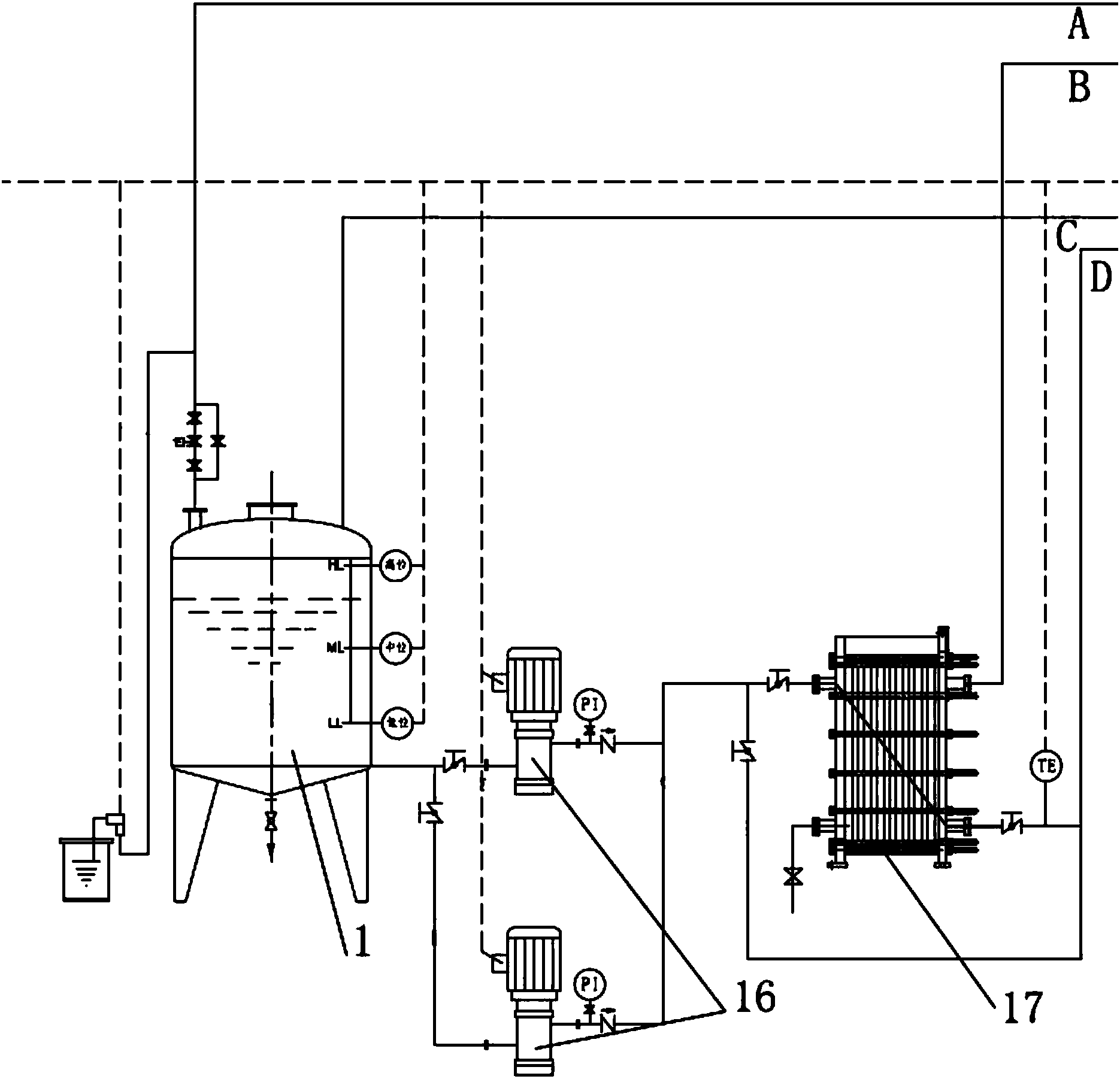

所述第一加热装置包括依次连接的一用一闭高压泵组和板式换热器。
设有用水循环系统，其一端与一级储水箱连接，另一端分别与一级用水点和第二净化装置连接。
用水循环系统与一级储水箱连接的该端设有第二杀菌组。
所述第二净化装置依次包括第六过滤组、第三杀菌组、一用一闭高压泵组和第七过滤组。
所述第六过滤组采用保安过滤器，所述第七过滤组采用二级反渗透膜。
本实用新型的有益效果是：本实用新型通过物理净化、化学净化、杀菌消毒等步骤对原水进行系列处理，得到一级水，供应给一级用水点，以及再次进行物理净化和杀菌消毒对一级水进行处理，得到二级水，供应给二级用水点。
