申请日2016.06.23
公开(公告)日2017.01.04
IPC分类号C02F3/34
摘要
本实用新型提供一种垃圾站防臭及污水处理系统。所述垃圾站防臭及污水处理系统包括防臭处理箱、防臭投料箱、水循环系统，所述防臭投料箱与所述防臭处理箱连接，所述水循环系统与所述防臭处理箱连接，所述防臭处理箱包括进水口、出水口、进水口开关、出水口开关及滤板，所述进水口及所述进水口开关设于所述防臭处理箱相对上方，所述出水口及所述出水口开关设于所述防臭处理箱相对下方，所述滤板设于所述出水口，所述出水口通过所述滤板与所述水循环系统连接。本实用新型的垃圾站防臭及污水处理系统通过防臭系统的设置，可在对垃圾站污水及产生臭味的垃圾进行预处理，自动化程度高，工作及时，节省人力物力。

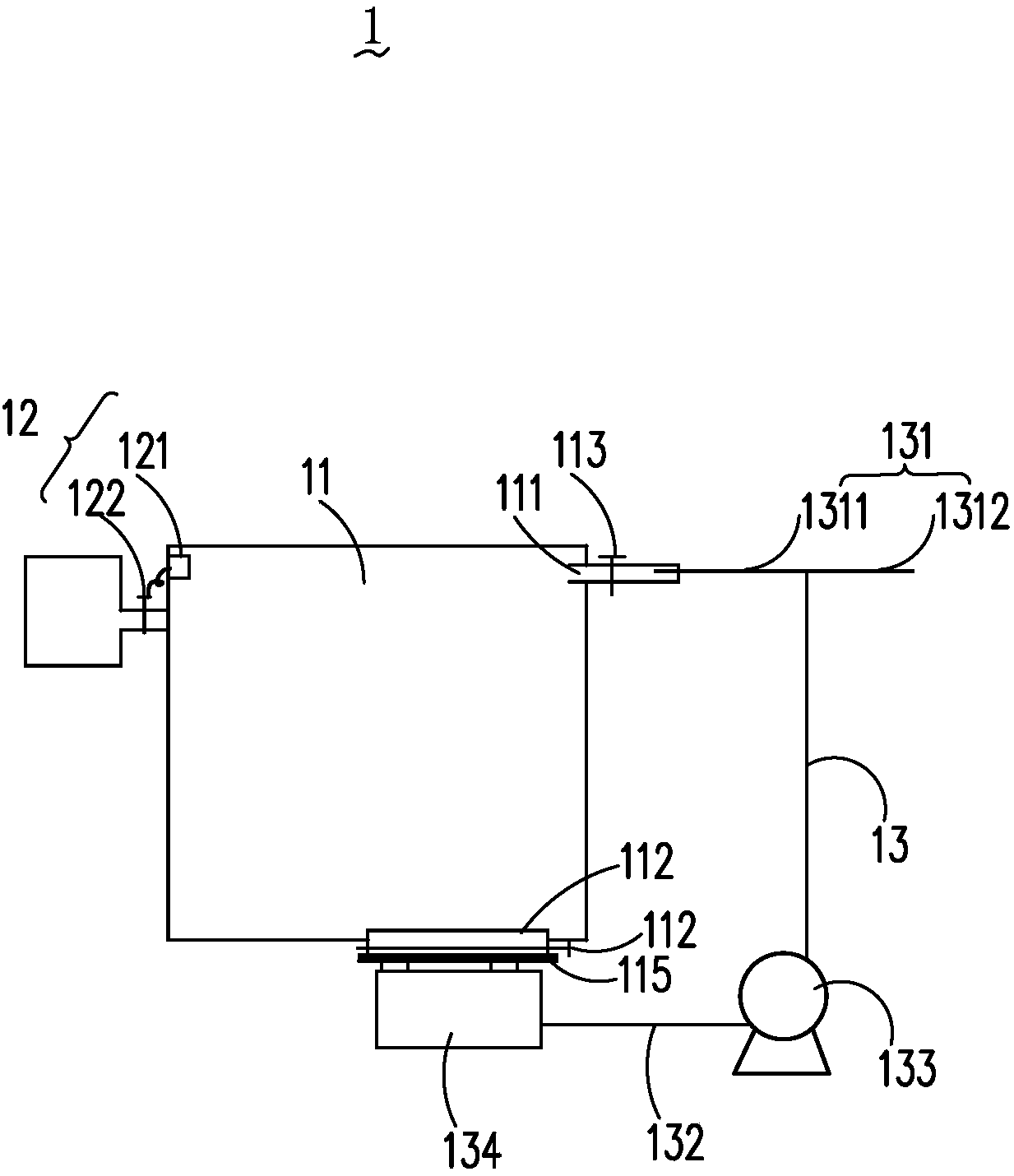

摘要附图
权利要求书
1.一种垃圾站防臭及污水处理系统，其特征在于，包括防臭处理箱、防臭投料箱、水循环系统，所述防臭投料箱与所述防臭处理箱连接，所述水循环系统与所述防臭处理箱连接，所述防臭处理箱包括进水口、出水口、进水口开关、出水口开关及滤板，所述进水口及所述进水口开关设于所述防臭处理箱相对上方，所述出水口及所述出水口开关设于所述防臭处理箱相对下方，所述滤板设于所述出水口，所述出水口通过所述滤板与所述水循环系统连接。
2.根据权利要求1所述的垃圾站防臭及污水处理系统，其特征在于，所述水循环系统包括水源水管、导水管及水泵，所述水源水管与所述进水口连接，所述导水管与所述出水口连接，所述导水管通过所述水泵与所述水源水管连接。
3.根据权利要求2所述的垃圾站防臭及污水处理系统，其特征在于，所述水源水管包括循环水水源水管及自来水水源水管，所述循环水水源水管与所述导水管连接，所述自来水水源水管与自来水管连接，所述循环水水源水管与所述自来水水源水管汇合后与所述进水口连接。
4.根据权利要求1所述的垃圾站防臭及污水处理系统，其特征在于，所述防臭投料箱包括防臭检测器及防臭开关，所述防臭检测器设于所述防臭处理箱，所述防臭开关设于所述防臭投料箱，所述防臭检测器与所述防臭开关电连接。
5.根据权利要求2所述的垃圾站防臭及污水处理系统，其特征在于，所述水循环系统还包括污水处理箱，所述污水处理箱设于所述防臭处理箱的相对下方，所述污水处理箱一端通过所述导水管与所述出水口连接，所述污水处理箱另一端通过所述水泵与所述水源水管连接。
说明书
垃圾站防臭及污水处理系统
技术领域
本实用新型涉及垃圾处理设备领域，特别涉及一种垃圾站防臭及污水处理系统。
背景技术
小区、厂区等生活区，居民、房屋建设等生活垃圾中转站。主要用于临时堆放垃圾，然后定期通过垃圾转运车等垃圾车集中转运到大型垃圾处理站或者垃圾填埋场。应配备除臭系统，距居民区、商业楼宇10m以内的，现有垃圾站除臭为负压抽风除臭系统，设备复杂;现有垃圾压缩一般为所有垃圾整体压缩，不能对垃圾进行分类压缩，对不需要压缩的垃圾也进行垃圾压缩，降低垃圾压缩工作效率。现有的多功能垃圾站污水处理设备复杂，浪费水资源，自动化程度不高，耗费人力物力资源，垃圾处理不及时。
实用新型内容
为了解决上述垃圾站污水防臭处理分开处理、污水处理设备复杂、浪费水资源、自动化程度不高，耗费人力物力资源，垃圾处理不及时的技术问题，本实用新型提供一种污水防臭一体化处理、污水处理设备简单、有效利用水资源、自动化程度高，节省人力物力资源，垃圾处理及时的垃圾站防臭及污水处理系统。
本实用新型提供的垃圾站防臭及污水处理系统包括防臭处理箱、防臭投料箱、水循环系统，所述防臭投料箱与所述防臭处理箱连接，所述水循环系统与所述防臭处理箱连接，所述防臭处理箱包括进水口、出水口、进水口开关、出水口开关及滤板，所述进水口及所述进水口开关设于所述防臭处理箱相对上方，所述出水口及所述出水口开关设于所述防臭处理箱相对下方，所述滤板设于所述出水口，所述出水口通过所述滤板与所述水循环系统连接。
在本实用新型提供的垃圾站防臭及污水处理系统的一种较佳实施例中，所述水循环系统包括水源水管、导水管及水泵，所述水源水管与所述进水口连接，所述导水管与所述出水口连接，所述导水管通过所述水泵与所述水源水管连接。
在本实用新型提供的垃圾站防臭及污水处理系统的一种较佳实施例中，所述水源水管包括循环水水源水管及自来水水源水管，所述循环水水源水管与所述导水管连接，所述自来水水源水管与自来水管连接，所述循环水水源水管与所述自来水水源水管汇合后与所述进水口连接。
在本实用新型提供的垃圾站防臭及污水处理系统的一种较佳实施例中，所述防臭投料箱包括防臭检测器及防臭开关，所述防臭检测器设于所述防臭处理箱，所述防臭开关设于所述防臭投料箱，所述防臭检测器与所述防臭开关电连接。
在本实用新型提供的垃圾站防臭及污水处理系统的一种较佳实施例中，所述水循环系统还包括污水处理箱，所述污水处理箱设于所述防臭处理箱的相对下方，所述污水处理箱一端通过所述导水管与所述出水口连接，所述污水处理箱另一端通过所述水泵与所述水源水管连接。
相对于现有技术，本实用新型的垃圾站防臭及污水处理系统具有如下的有益效果：
一、通过防臭系统的设置，可在对垃圾站污水及产生臭味的垃圾进行预处理，通过水冲洗或浸泡，为微生物防臭处理提供水源，循环利用水，自动化程度高，工作及时，节省人力物力，污水防臭一体化处理，污水处理设备简单，有效利用水资源，垃圾处理及时。
二、具体工作时，通过所述进水口开关及出水口开关，调节进入所述防臭处理箱的水，根据所述防臭处理箱中垃圾的情况，或根据所述防臭检测器的检测情况，向所述防臭处理箱中投入微生物细菌群或其他防臭剂进行防臭处理;当所述防臭处理箱中污水过多时，打开所述出水口开关，污水经过所述滤板进行水过滤，过滤后如果水质较好，则可直接通过所述水泵压入所述水源水管，再次进入所述防臭处理箱中，如水质不够好，则通过所述污水处理箱进行污水沉淀;所述水源水管可与所述防臭处理箱连接，也可与其他水源连接，进行其他水清洗工作，实现水循环利用。
